Merknaam: | OTC |
---|---|
Modelnummer: | F-d-V25 |
Min. bestelaantal: | 1 |
Prijs: | negatiation |
Verpakking Details: | de robot van de het werkstation f-d-V25 6 as van het robotlassen voor booglassen, materieel-behandel |
Levertijd: | 4-12 week |
Betalingscondities: | L / C, T / T, Western Union |
Levering vermogen: | 50 |
Productnaam: | de robot van de het werkstation f-d-V25 6 as van het robotlassen voor booglassen, materieel-behandel | model: | F-d-V25 |
---|---|---|---|
Gebruik: | Voor lassen | Type: | industrieel robotwapen |
Bereik: | 1.71m | Nuttige lading: | 25kg |
Positieherhaalbaarheid RP (mm): | ± 0,003“ (± 0,07 mm) | Assen: | 6 |
Installatietype: | Vloertype | Massa: | 613 pond. (278 kg) |
Hoog licht: | Robotachtige Lassenmachine,cnc lassenrobot |

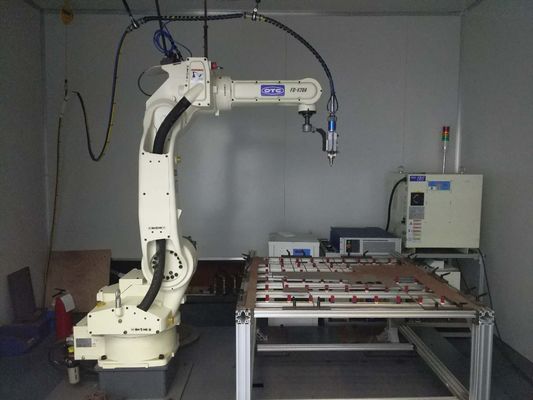

de robot van de het werkstation f-d-V25 6 as van het robotlassen voor booglassen, materieel-behandelt automatische lassenrobot voor OTC
Productomschrijving
Specificatie | Waarde |
---|---|
Aantal Assen | 6 |
Maximumnuttige ladingscapaciteit | 55 pond. (25 kg) |
Positionele Herhaalbaarheid | ± 0,003“ (± 0,07 mm) (Nota 1) |
Horizontaal Bereik | 67.32“ (1710 mm) |
Verticaal Bereik | 117.28“ (2979 mm) |
Aandrijvingscapaciteit | 5600 W |
Werkende Waaier, Wapen, J1 (Omwenteling) | ±170° (±50°) (Nota 2) |
Werkende Waaier, Wapen, J2 (Lager Wapen) | -155 ° aan +100 ° |
Werkende Waaier, Wapen, J3 (Hoger Wapen) | -170° aan +260° (Nota 4) |
Werkende Waaier, Pols, J4 (Schommeling) | ± 180° |
Werkende Waaier, Pols, J5 (het Buigen) | -50 ° aan + 230° |
Werkende Waaier, Pols, J6 (Draai) | ±360 ° |
Maximumsnelheid, Wapen, J1 (Omwenteling) | 3.40 rad/s (195°/s) [3,05 rad/s (175°/s)] (Nota 2) |
Maximumsnelheid, Wapen, J2 (Lager Wapen) | 3.32 rad/s (190°/s) |
Maximumsnelheid, Wapen, J3 (Hoger Wapen) | 3.14 rad/s (180°/s) |
Maximumsnelheid, Pols, J4 (Schommeling) | 6.98 rad/s (400°/s) |
Maximumsnelheid, Pols, J5 (het Buigen) | 6.98 rad/s (400°/s) |
Maximumsnelheid, Pols, J6 (Draai) | 10.47 rad/s (600°/s) |
Polslading, Toelaatbaar Ogenblik, J4 (Schommeling) | 52.6 N⋅m |
Polslading, Toelaatbaar Ogenblik, J5 (het Buigen) | 52.6 N⋅m |
Polslading, Toelaatbaar Ogenblik, J6 (Draai) | 24.5 N⋅m |
Polslading, Toelaatbaar Ogenblik van Inertie, J4 (Schommeling) | 1.09 kg⋅m ² |
Polslading, Toelaatbaar Ogenblik van Inertie, J5 (het Buigen) | 1.09 kg⋅m ² |
Polslading, Toelaatbaar Ogenblik van Inertie, J6 (Draai) | 0,24 kg⋅m ² |
Gebied het in dwarsdoorsnede van de wapenverrichting | 5.27 m ² x 340° |
Milieuvoorwaarden | 32 tot 113 ºF (0 tot 45 °C), 20 relatieve vochtigheid van ~ 80% |
Massa | 613 pond. (278 kg) |
De hogere capaciteit van de wapennuttige lading | 22 pond. (10 kg) |
Installatietype | Vloer/Plafond/Muur |
Verfkleur | Wit (Munsell-aantekening 10GY 9/1) |
Onze f-d-V25, wordt 6 asrobot ontworpen voor booglassen, knipsel en materieel-behandelt toepassingen die een grotere nuttige lading vereisen. De ingebouwde kabel van het toepassingssignaal vereenvoudigt integratie en installatie.
• Biedt een brede werkende waaier met een onafhankelijk gearticuleerd wapen aan
• Naadloze digitale verbinding met alle voedingen van het het merklassen van OTC DAIHEN
• De betere trilling die controle beperkt verstrekt vlotte robotbeweging
• Enige brontechnologie – alle componenten worden vervaardigd door OTC DAIHEN.
• Hoogst veelzijdige ontwerpsteunen die, en materieel-behandelt toepassingen lassen snijden
• Windows XP baseerde open architectuur
• Grote Ingevoerde geheugencapaciteit en 40/40 signalen van de Outputcontrole
• De geavanceerde PLC functies staan voor ladderdiagram het uitgeven toe direct door onderwijzen tegenhanger
• Netwerkmogelijkheden – verbindt met Ethernet, DeviceNet, en PROFIBUS-verbindingen (kan extra hardware vereisen)
• De pictogramvertoningen wonen in het snelle & gemakkelijke onderwijs bij
• 640×480 VGA-het kleurenscherm met LEIDENE backlight 65536 kleurenvertoning
• positie 3 laat schakelaar toe verstrekt verhoogde veiligheid
• De het multi-schermfunctie staat gebruiker toe om de tot 4 schermen gelijktijdig te bekijken
• Hulpfunctie op scherm met volledige instructiehandboeken
• De standaardtouch screenvertoning met stoot wijzerplaatverrichting aan
