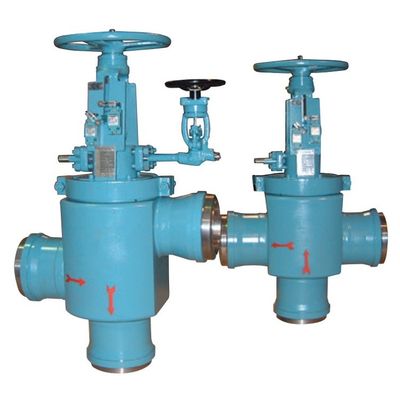

De typische Klep van de de Voorverwarmerbescherming van Heater Isolation System Sempell Model AVS 4/5 HP van het Voerwater

Eigenschappen

• Lichaam van gesmeed staal.

• Lichaam in vormstuk om een aantal lassen en montage te verminderen.

• Lichaam ook beschikbaar als één enkel bloktype - daardoor eliminerend de naden van het pijplassen.

• Snelle schakelaar over, om te vermijden schadelijk verdere HP-voedingswaterpijpen.

• Alternatieven met een matiging van de het sluiten snelheid door middel van diverse oplossingen. Dit wordt dan vereist als het voor het water mogelijk is om de scheidingsmuur van de voorverwarmer te raken en te beschadigen of als de klant de werkende tijden specificeert.

• Gelijktijdige verrichting van twee belangrijke kleppen met één controleklep.

• Open de voorverwarmer slechts na gelijkmaking van de druk - verhogingenveiligheid omdat het werk achter de klep wordt gedaan.

• In werking gesteld systeemmiddel - geen zware actuator.

• Alternatieven beschikbaar voor selectie van de controlekleppen.

Algemene toepassing

In het geval van een gebrekkig buissysteem worden deze kleppen ontworpen om het voer van hoge drukvoedingswater tegen te houden en het rond een verwarmer of een groep verwarmers in kortste tijd te mijden. De bescherming wordt bereikt in het systeem door een snelle sluitende omschakelingsklep voor en een snelle sluitende controleklep achter de verwarmers in de buisleidingen te installeren. De beweging veroorzakende macht is de voedingswaterdruk, zodat het systeem faalveilig is als of de elektrische of pneumatische levering ontbreekt.

Grootte: DN 80 - 500

Temperatuur: 100 - 360°C

Lichaamsmateriaal: 1.0460 1,7335 1,5415 1,6368 A105 A182F12

Drukklasse: PN 160 - PN 500

Snel - sluitende kleppen

Voor gemakkelijke steun van de AV-kleppen, zouden zij bij voorkeur in verticale positie moeten worden geïnstalleerd. Hun drukverliezen zijn gelijkwaardig aan banden 90° en zijn wezenlijk voordeliger vergeleken met t-Montage. In het geval van voorverwarmergroepen, kunnen de kleporganismen die als montage in het leven worden geroepen, voor de voedingswaterlijn dienen dat aan de individuele voorverwarmers moet worden verdeeld.
