Lichaamsgrootte: | NPS 1, 2, 3, 4, 6, 8/DN 25, 50, 80, 100, 150, 200 | Verbindingsstijlen: | CL150 RF, CL300 RF, CL600 RF, NPT, CL125-FF, CL250 RF, SWE, EN BWE |
---|---|---|---|
Minimumhulp Vastgestelde Druk: | 20 psig/1,4 bar | Maximumhulp (Inham) Druk: | 1050 psig/72,4 bar |
Temperatuurmogelijkheden: | 17E68 nitril (NBR): -20 aan 150°F/-29 aan 66°C | Temperatuur /Capabilities: | 17E97 nitril (NBR): 0 aan 150°F/-18 aan 66°C |
Temperatuur. Mogelijkheden: | 17E88 Fluorocarbon (FKM): 0 aan 260°F/-18 aan 127°C | Maximum Differentiële Druk: | psid 800 |
Controlewaaier: | 6 binnen. w.c aan 1000 psig | Type: | De Afblaasklep van EZR of Backpressure Regelgever |
Hoog licht: | LNG Achterdrukregelaar,Proefoperated pneumatic actuator,Gas Modulaire Pneumatische Actuator |
Een inleiding aan enkele opties van drukvermindering en van de veiligheidsbescherming materiaal in de controle van gaslevering. Er zijn vele combinaties van regelgevers en bijbehorende veiligheidsbescherming
over de hele wereld gebruikt materiaal - en no one type past alle toepassingen aan.

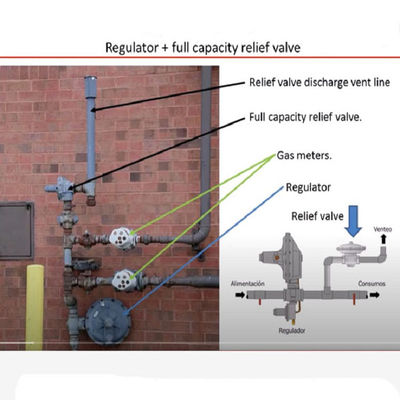

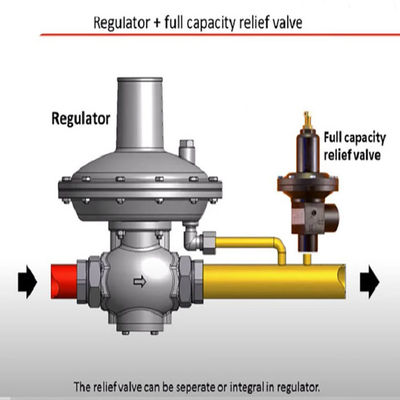

Het correcte rangschikken van de afblaasklep is essentieel en moet de totale capaciteit van behandelen
de installatie en om op het volgende worden gebaseerd -
V Maximuminhamdruk
r het Minimum plaatsen van de hulpdruk
r Maximumcapaciteit van de regelgever (met correcte groottekleppen of opening als
paste). Dit is niet de capaciteit in de standaardfabrikantenprestaties
gegevenstabellen - aangezien deze tonen in de in-controlestroom/met nauwkeurigheid van zeg
5%, 10% of 20%. Maar de volledig brede open regelgeverscapaciteit (met correct
opening of klepgrootte) om de in het slechtste geval mogelijke grootteafblaasklep te berekenen
voorwaarde.

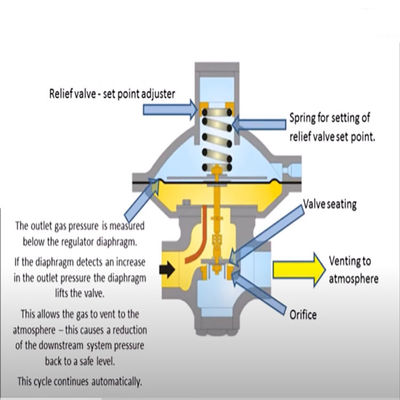

Een afblaasklep heeft een vastgesteld punt waarop het begint te openen.
Voor de klep de maximumstroom volledig om te openen en over te gaan, moet de druk bouwen
tot één of ander niveau boven dit vastgestelde punt van de afblaasklep om een capaciteit over te gaan.
Sommige fabrikanten geven de capaciteit bij 10% of 20% of 50% boven
plaatsend punt van de afblaasklep.

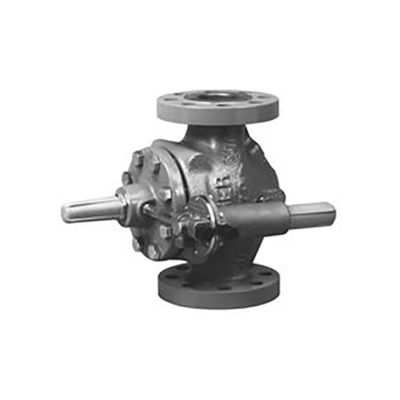

Proef-in werking gesteld Fisher Type EZR, drukafblaasklep of backpressure regelgever wordt typisch gebruikt in van het stadspoort en district posten als afblaasklep voor overdrukbescherming, of in commerciële en industriële toepassingen als backpressure regelgever. Het verstrekt vlotte, stille verrichting, strakke afsluiting, en met lange levensuur, zelfs in de vuile dienst.
Eigenschappen
•Stil verstrekt de verrichting-standaardkooi de vermindering van het best-in-klassenlawaai, die tot de EZR-Reeks maken 6-8 dBa stiller dan vergelijkbare flexibele elementenregelgevers.
•Hoog die veroorzaakt de capaciteit-stroomweg van de EZR-Reeks best-in-klassencapaciteit met de stilste verrichting wordt gecombineerd. De Fisher™producten zijn getest laboratorium zodat kan 100% van de gepubliceerde stroomcapaciteit met vertrouwen worden gebruikt.
•Snak het leven-gebied bewezen dipahragm ontwerp opneemt gelaagde stof, een opgeheven parelrand en een gevormde vorm om sterkte, duurzaamheid, en levensduur te verhogen
•Het puin de bescherming-revolutionaire stroomweg van de EZR-Reeks kooit minimaliseert de schade van puin terwijl de zeef van de roestvrij staalinham grote deeltjes verhindert het diafragma te beschadigen.
•Vast wordt de afsluiting-metaalstop ontworpen om deeltjes en puin vanaf het diafragma te doen afwijken die, die superieure afsluiting verstrekken en de tijd tussen onderhoudsintervallen verhogen.
•De reis indicator-vereenvoudigt inspectie en het systeemoplossen van problemen in dienst
•Veelzijdigheid-door van een hulp het loodsen systeem aan een druk te veranderen die het loodsen systeem verminderen, worden een een Typeezr afblaasklep of backpressure regelgever gemakkelijk een druk die regelgever verminderen.
•Proef-in werking gestelde, flexibele elementenregelgever
• Het hoogste-ingangsontwerp staat gemakkelijk in-line onderhoud toe
• Beschermd flexibel element
• Hoogste ingang, gemakkelijk in-line onderhoud
