Plaats van herkomst:
China
Merknaam:
SCHUNK
Certificering:
Provide
Modelnummer:
PHL 25-045
Contacteer ons
Algemene specificaties:
- Stroke per kaak:45 mm
- Gewicht:10,89 kg
- Aanbevolen werkstukgewicht:2.5 kg
- cilindervolume per dubbele slag:107 cm3
- Maximaal toegestane vingerlengte:200 mm
- Maximaal toelaatbaar gewicht per vinger:1 kg
- IP-beschermingsklasse:41
- Minimale omgevingstemperatuur:5 °C
- Maximale omgevingstemperatuur:90 °C
- Herhaal, nauwkeurigheid:00,02 mm
Prestaties:
- Sluitkracht:500 N(met vingerafstanden van 0 mm:508 N)
- Openingskracht:500 N(met vingerafstanden van 0 mm:508 N)
- Sluittijd:0.15 s
- Openingstijd:0.15 s
- Moment Mx max.:29 Nm
- Een momentje.120 Nm
- Moment Mz max.:33 Nm
- Max. axiale kracht Fz max.:1000 N
Operatieparameters:
- Minimale werkdruk:2 bar
- Maximale werkdruk:8 bar
- Nominale werkdruk:6 bar
Berekening van de greepkracht:De totale greepkracht wordt berekend door de krachten die afzonderlijk op elke kaak worden uitgeoefend op te tellen.Zie de bijgaande afbeelding..
De lengte van de vingers van de greep wordt bepaald door te meten vanaf het referentieoppervlak tot de afstand P, uitgelijnd met de hoofdas.Deze lengte mag niet hoger zijn dan de gedefinieerde maximale lengte bij nominale werkdruk- Elke toename van de druk boven deze drempel vereist een verlaging van de vingerlengte, evenredig met de toename van de druk vanaf de nominale toestand.
De herhalingsnauwkeurigheid in het kader van dit mechanisme wordt uitgedrukt door de positieverschuiving die wordt waargenomen in een reeks van 100 ononderbroken cycli.
Het gewicht van het werkstuk dat geschikt is voor krachttrap wordt berekend met behulp van een statische wrijvingscoëfficiënt van 0.1Deze berekening omvat ook een veiligheidsfactor van 2, die een marge biedt tegen glijden bij versnelling door zwaartekracht (g).de aanvaardbare werkstukgewichten kunnen aanzienlijk hoger zijn.
De hier vermelde sluitings- en openingstijden zijn uitsluitend gerelateerd aan de bewegingen van de onderkaak en omvatten geen tijdstippen die verband houden met variaties van de vingers van de greep.Aanvullende tijdselementen, zoals de schakeltijden van de klep, de vulintervallen van de slang en de reactietijden van de PLC, worden eveneens uitgesloten van deze berekeningen en moeten bij de schattingen van de cyclustijd in aanmerking worden genomen.
De functionaliteit van dit systeem is gebaseerd op het werkingsprincipe van een dubbele zuiger-rack en -pinionconstructie.
Het hoofdstuk van het product is vervaardigd met behulp vanAluminium, met name door middel van een geextrudeerde profieltechniek, die duurzaamheid en een hoogwaardige afwerking garandeert.
De onderkaakten zijn vervaardigd van een robuusteAluminiumlegeringen zijn afgewerkt met een anodisatieproces, waardoor extra veerkracht en een beschermende laag tegen slijtage en corrosie wordt geboden.
Dit product is voorzien van een preciezeSpoorweggids met profielsysteem dat zorgt voor een soepele en nauwkeurige beweging die nodig is voor toepassingen met hoge prestaties.
De werking van dit product is:pneumatischmet aandrijving en vereist gefilterde perslucht die voldoet aan de norm ISO 8573-1:2010 met een zuiverheidsklasse van [7:44].
Een uitgebreide24 maanden garantieDe Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de verwerking van het product te vergemakkelijken.
Bij aankoop zal het pakketmet een diameter van niet meer dan 50 mm,, en gedetailleerdMontage-instructiesBovendien is de bedrijfshandleiding en de oprichtingsverklaring voor uw gemak eenvoudig online te vinden.
Het apparaat kan worden uitgerust met een mechanische krachttentoepassingsinrichting of een drukbehoudsventiel, aangeduid als deSDV-PVersie, waarbij onder verschillende omstandigheden een consistente prestatie wordt gewaarborgd.

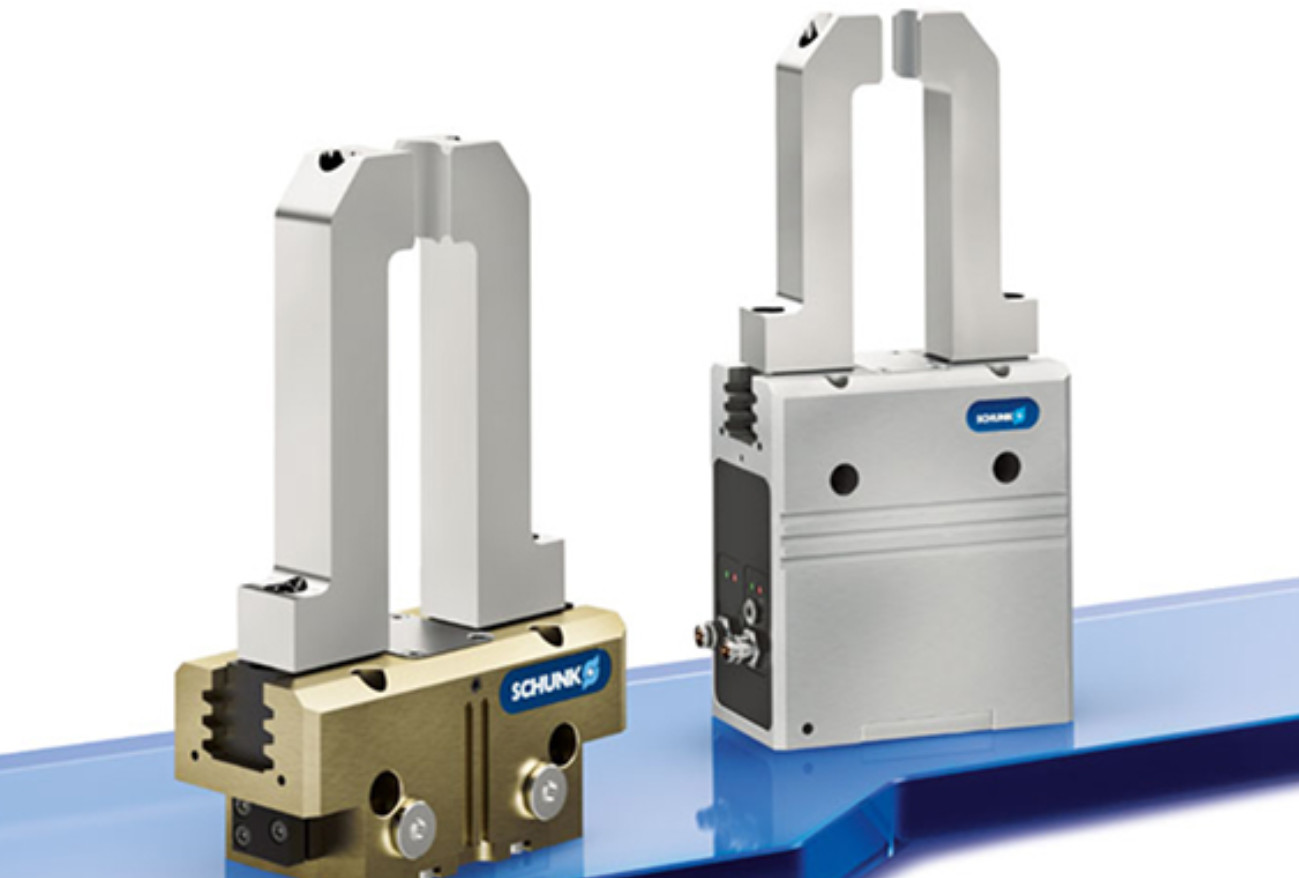

Het SCHUNK PHL 25-045 robotarmonderdeel is een essentieel onderdeel dat is ontworpen voor geavanceerde grijpsystemen in verschillende industriële omgevingen.het heeft een robuust ontwerp dat is gecertificeerd om aan strenge normen te voldoenMet de reputatie van het merk SCHUNK voor precisietechniek, is het de beste manier om de kwaliteit van het product te verbeteren.het model PHL 25-045 is naadloos te integreren in een breed scala aan onderdelen voor industriële apparatuur.
Dit grijpersysteem is ontworpen voor een minimale bestelhoeveelheid van één en heeft een prijs van $ 2600, en is toegankelijk voor zowel kleine als grote operaties.Het standaardpakket zorgt ervoor dat het product veilig aankomt en klaar is voor onmiddellijke inzetMet een tijdige levertijd en flexibele betalingsvoorwaarden via T/T of Link biedt SCHUNK zijn klanten gemak en efficiëntie.Het aanbod van deze robotarms is voldoende om aan de behoeften van verschillende industrieën te voldoen., zodat de operaties kunnen worden uitgebreid zonder dat de beschikbaarheid van onderdelen in het geding komt.
De PHL 25-045 is voorzien van een Ocv van 63,7 V en een variabel reinigingsinterval, wat cruciaal is voor het behoud van de prestaties en de levensduur van het grijpersysteem.De beschermingscategorie IP65 geeft aan dat het product goed beschermd is tegen het binnendringen van stof en lage-druk waterstralen vanuit elke richting, waardoor het geschikt is voor gebruik in harde industriële omgevingen.Deze eigenschappen maken de SCHUNK PHL 25-045 een integraal onderdeel van elk geautomatiseerd of semi-geautomatiseerd systeem dat betrouwbare en precieze greep mogelijkheden vereist.
De toepassingsmogelijkheden en -scenario's van de SCHUNK PHL 25-045 zijn onder meer geautomatiseerde assemblagelijnen, machines, materiaalverwerking en verpakking in sectoren zoals de automobielindustrie,elektronicaDe aanpassingsvermogen en nauwkeurigheid maken het een waardevol onderdeel van een inventaris van onderdelen voor industriële apparatuur.het verbeteren van de efficiëntie en doeltreffendheid van de grijpsystemen in een groot aantal operationele installaties.
Of het nu gaat om een kleine werkplaats of een grote productiefaciliteit, de SCHUNK PHL 25-045 biedt de prestaties en betrouwbaarheid die de moderne industrie vraagt.Met zijn ruime leveringscapaciteit en toewijding aan kwaliteit, zorgt SCHUNK ervoor dat haar gripsystemen een topkeuze blijven voor bedrijven die hun activiteiten willen optimaliseren met superieure onderdelen voor industriële apparatuur.
Merknaam:Schonk
Modelnummer:PHL 25-045
Plaats van oorsprong:China
Certificering:Voorzien
Minimale bestelhoeveelheid:1
Prijs:$ 2600
Verpakking:Standaardpakket
Levertijd:Op tijd
Betalingsvoorwaarden:T/T, verbinding
Toeleveringskracht:Genoeg.
Stroke per kaak:45 mm
Reinigingsinterval:Variabele
Openingskracht:500 N
Model:PHL 25-045
Productsoort:Robot Gripper

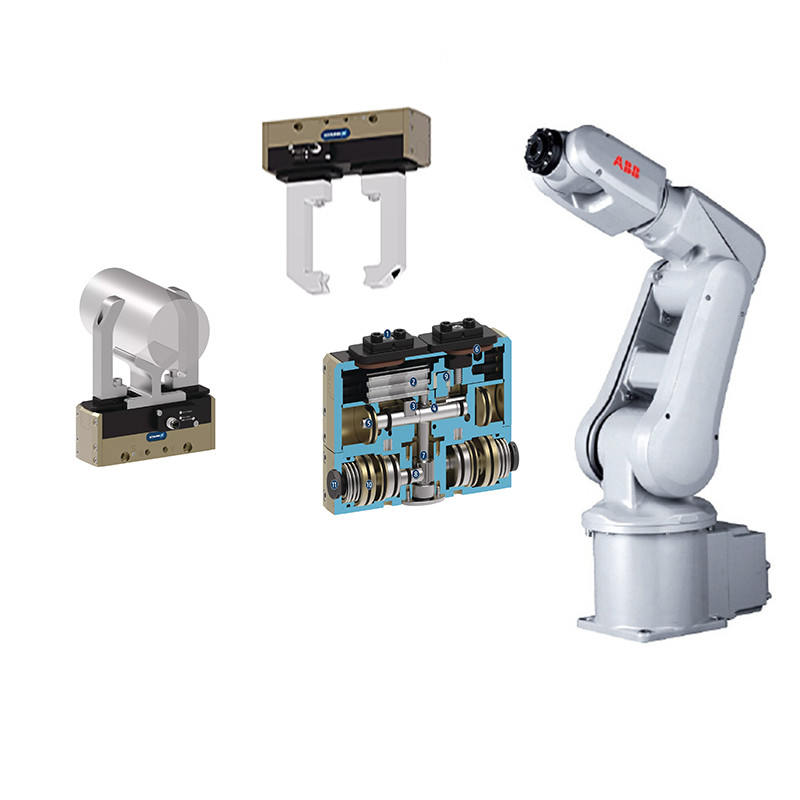

Onze robot grijper is compatibel met verschillende soorten robot systemen, met inbegrip vanVerzamelrobotarm,Chinese robotarm, enABB RobotarmHet is een veelzijdig onderdeel dat is ontworpen voor precisie en betrouwbaarheid.
Onze Robotic Arm Parts product wordt geleverd met uitgebreide technische ondersteuning en diensten om uw tevredenheid en de optimale prestaties van uw robotarm te garanderen.Onze ondersteuning omvat gedetailleerde productdocumentatie, een robuuste FAQ-sectie op onze website, en toegang tot firmware-updates en software-tools voor programmerings- en diagnostische doeleinden.We bieden ook onderhoudstips en beste praktijken voor de verzorging van uw robotarmcomponenten. Let op dat directe technische ondersteuningsdiensten worden aangeboden tijdens normale openingstijden en kunnen variëren per regio.Ons toegewijde team van technische experts is klaar om u te helpen met stapsgewijze begeleidingZie onze website voor meer bronnen en ondersteunend materiaal.
Productverpakking voor robotarmonderdelen:
Alle onderdelen van de robotarm zijn veilig ingesloten in op maat gemaakte beschermende schuiminzetstukken om de stabiliteit tijdens het transport te garanderen.Elk onderdeel is individueel ingepakt in antistatisch materiaal om schade door elektrostatische ontlading te voorkomenDe buitenverpakking bestaat uit een duurzame, gegolfde kartonnen doos, waarop de productnaam, onderdelennummers en een scanbare barcode zijn aangebracht voor een gemakkelijke identificatie en voorraadbeheer.
Verzendingsinstructies voor robotarmonderdelen:
De verpakte Robotic Arm-onderdelen worden verzonden in een verzegelde golfkartondoos met kwetsbare handhaving stickers aan alle kanten om koeriers te waarschuwen voor de delicate inhoud.De doos zal strak worden verzegeld met zwaar vervoer tape om te voorkomen dat het openen tijdens het vervoerEen gedetailleerde verpakkingspapier zal aan de buitenkant in een waterdichte zak worden bevestigd, waarin alle bijbehorende componenten en hun respectieve hoeveelheden worden vermeld.Verzending zal worden uitgevoerd via een vertrouwde logistieke dienstverlener met verzekering voor de volledige waarde van de inhoud., en bij verzending zal de opsporingsinformatie worden verstrekt.
