Toepassingen: | • Thermische hulp • Lucht/gascompressoren en pompen • Technische gassen en Co2-installaties • LPG/LN | Nominale Diameterinham - Draad: | 1/2“ - 1 1/2“ | 1/2“ - 1 1/2“ |
---|---|---|---|
Nominale Diameterinham - Flens: | DN 15 - DN 25 | 1/2“ - 1“ | Daadwerkelijke Openingsdiameter D ₀: | 9 - 17,5 mm | 0,354 - 0,689 binnen |
Daadwerkelijk Openingsgebied A ₀: | 63.6 - 241 mm ² | 0,099 - 0,374 in ² | Druk: | 0.2 - 250 bar | 2.9 - 3626 psig |
De Inham van de flensclassificatie: | PN 40 - PN 400 | CL150 - CL2500 | Temperatuur (overeenkomstig DIN-EN): | -273 tot 450 °C | -459 tot 842 °F |
Temperatur (nach ASME): | -196 tot 450 °C | -321 tot 842 °F | Materieel Afzetlichaam: | 1.0619, 1.4408, 0.7043 | SA 216 WCB, SA 351 CF8M, Duktil Gr. 60-40-18 |
Materieel inhamlichaam: | 1.4104, 1.4404 | SA 479 430, SA 479 316L | Klepverbinding: | Draadacc. aan DIN ISO 228-1, ISO 7-1/BS 21 of ASME B1.20.1, Flensacc. aan DIN-EN 1092-1 of ASME B16. |
(Facultatief) blaasbalgenmateriaal: | Roestvrij staal, elastomeer en hastelloy | Ladingstype: | Met veerwerking |
Hoog licht: | DN15 Druk die met veerwerking Klep verminderen,Type 459 de Klep van de Drukveiligheid,PN400 de Veiligheidsklep van de draaddruk |

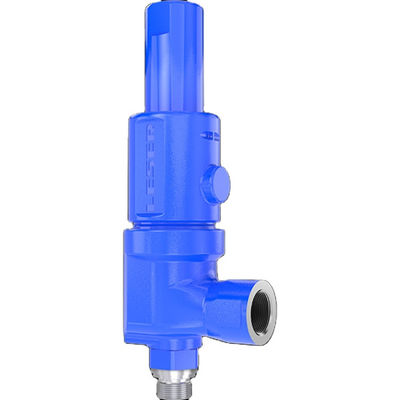

Compact Prestatiestype met veerwerking 459 de Klep van de Drukveiligheid
