Het Instelmechanisme van de controleklep met Samson 3755 Pneumatische Volumespanningsverhoger en KOSO EPA800

Capaciteit wanneer de uitgang atmosferisch wordt geventileerd.

Enkelwerkend type: 175Nl/min bij 140 Kpa luchttoevoer

Voor enkelwerkende actuator

Lineariteit 1,0% van de volledige slag

Herhaalbaarheid 0,2% van de volledige slag

Invloed van de toevoerdruk 0,1%/10 Kpa

Voor dubbelwerkende actuator

Lineariteit 1,5% van de volledige slag

Hysteresis 0,8% van de volledige slag



Responsniveau 0,2% van de volledige slag

Herhaalbaarheid 0,3% van de volledige slag

Invloed van de toevoerdruk 0,4%/50 Kpa

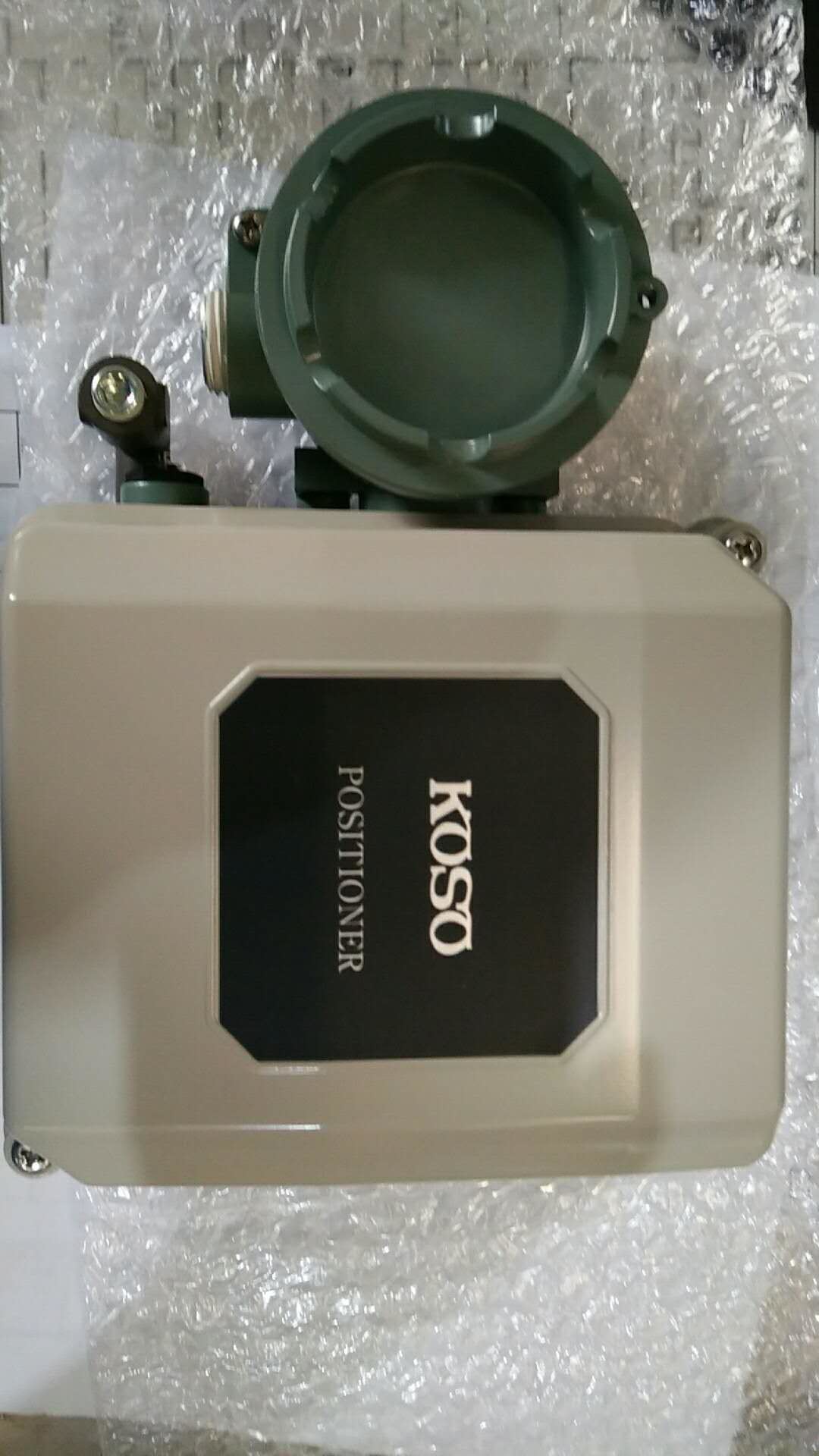

KOSO

Bovenstaande vertegenwoordigt de prestaties van de positioner op een actuator zonder klep. Voor de prestaties van de complete unit met klep en actuator, zie KOSO STANDAARD SPECIFICATIE.

Luchtverbinding
Rc 1/4

Bedradingsverbinding
G 1/2

Behuizing

Weerbestendig type (IP65)

Standaard hulpstukken

Auto-Manuele schakeling

KENMERKEN TE GEBRUIKEN MET ACTUATOREN VAN LAGE TOT HOGE CAPACITEIT Door de ingebouwde capaciteitsregelveer aan te passen, kan de positioner optimaal worden afgestemd op de gegeven actuator. LAAG LUCHTVERBRUIK De pilotklep heeft een laag luchtverbruik en een hoge capaciteit. UITGANGSKENMERKEN SELECTEERBAAR Met een nok binnen de terugkoppelingsconstructie zijn andere keuzes dan de standaard lineaire karakteristiek beschikbaar. COMPATIBEL MET DIVERSE TERUGKOPPELINGSTYPES Toepasbaar op de volgende types door simpelweg het nokblok uit te wisselen. * Voor lineaire type actuator: Terugkoppeling voor standaard hefboomtype EP 8 1 * Voor roterende type actuator: Terugkoppeling voor hefboomtype EP 8 2 * Voor roterende type actuator: Terugkoppeling voor directe aansluiting op de aandrijfas EP 8 4 OMKEERBARE PILOTKLEP GEMAKKELIJK BESCHIKBAAR De positioner voor dubbelwerkende actuatoren kan worden gebruikt als een omkeerbare pilotklep wanneer gecombineerd met een spring-return actuator die een omkeerbare pilot vereist. DRUK- EN EXPLOSIEVEILIGE STRUCTUUR MARKERING TER PLAATSE AFSTELLEN MOGELIJK De druk- en explosieveilige constructie, met de terminal- en spoelblokken samen in één behuizing, maakt het mogelijk om de afdekking van de positioner te verwijderen voor inspectie van binnenuit of spanaanpassing, zelfs in een explosieve omgeving. INTRINSIC VEILIGE CONSTRUCTIE VOOR EEN BREED TOEPASSINGSGEBIED De intrinsiek veilige constructie (koppel-spoel type: EP82) omvat terminals en spoel als één pakket. Dit, gecombineerd met de adoptie van de gespecificeerde zenerbarrière, maakt de unit toepasbaar in alle gevaarlijke gaslocaties (inclusief klasse 0 gebied) variërend van lage (-40℃) tot hoge (60℃) temperatuuromgevingen.
