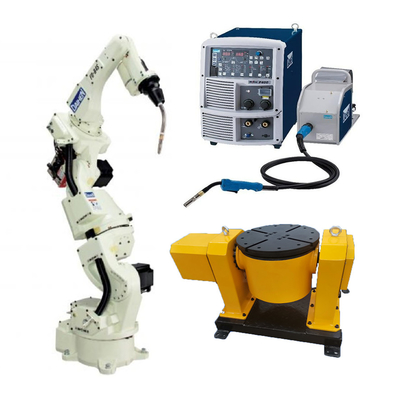

de as van de het lassenrobot f-d-B4S 7 van mig mag met robotachtige het lassenmachine die van P400 voor OTC oplossing lassen
| Specificatie | Waarde |
|---|---|
| Aantal Assen | 7 |
| Maximumnuttige ladingscapaciteit | 4 kg |
| Positionele Herhaalbaarheid | +/- 0,08 mm (Nota 1) |
| Horizontaal Bereik | 1435mm |
| Verticaal Bereik | 2446mm |
| Aandrijvingscapaciteit | 3550W |
| Werkende Waaier, Wapen, J1 (Omwenteling) | +/- 170º |
| Werkende Waaier, Wapen, J2 (Lager Wapen) | -145º~+70º |
| Werkende Waaier, Wapen, J3 (Hoger Wapen) | -170°~ +142.6° |
| Werkende Waaier, Pols, J4 (Schommeling) | +/- 155° |
| Werkende Waaier, Pols, J5 (het Buigen) | -45°~ +225° (Nota 2) |
| Werkende Waaier, Pols, J6 (Draai) | +/- 205° (Nota 2) |
| Maximumsnelheid, Wapen, J1 (Omwenteling) | 3.66 rad/s {210°/s} |
| Maximumsnelheid, Wapen, J2 (Lager Wapen) | 3.66 rad/s {210°/s} |
| Maximumsnelheid, Wapen, J3 (Hoger Wapen) | 3.66 rad/s {210°/s} |
| Maximumsnelheid, Pols, J4 (Schommeling) | 7.33 rad/s {420°/s} |
| Maximumsnelheid, Pols, J5 (het Buigen) | 7.33 rad/s {420°/s} |
| Maximumsnelheid, Pols, J6 (Draai) | 10.5 rad/s {600°/s} |
| Polslading, Toelaatbaar Ogenblik, J4 (Schommeling) | 10.1 N*m |
| Polslading, Toelaatbaar Ogenblik, J5 (het Buigen) | 10.1 N*m |
| Polslading, Toelaatbaar Ogenblik, J6 (Draai) | 2.94 N*m |
| Polslading, Toelaatbaar Ogenblik van Inertie, J4 (Schommeling) | 0,38 kg* m@2 |
| Polslading, Toelaatbaar Ogenblik van Inertie, J5 (het Buigen) | 0,38 kg *m^2 |
| Polslading, Toelaatbaar Ogenblik van Inertie, J6 (Draai) | 0,03 kg *m^2 |
| Gebied het in dwarsdoorsnede van de wapenverrichting | 2.57 m^2 x 340° |
| Milieuvoorwaarden | 0 ~ 45°C, 20 ~ 80% relatieve vochtigheid (Geen condensatie) |
| Massa | 189 kg |
| De hogere capaciteit van de wapennuttige lading | 10 kg (Nota 3) |
| Installatietype | Vloertype |
| Verfkleur | Wit (Munsell 10GY9/1) |
Onze f-d-B4S, 7 as, door-wapen, booglassenrobot is ideaal voor korte en middelgrote bereik strakke ruimten met overvolle het lassen streken. Een door-wapenontwerp resulteert in een slanke manipulator zonder buitenkabels of buizen om beweging of winkelhaak binnen moeilijk te bereiken of overvolle gebieden te belemmeren.
• De omwenteling van de zevende-as laat interferentievermijden zonder de positie en/of de houding van het Beëindigen-van-wapen hulpmiddel toe te veranderen
• Handhaaft de optimale hoek en de houding op elk moment van het Beëindigen-van-wapen hulpmiddel, resulterend in verbeterd laskwaliteit en gemak om te programmeren
• Biedt een brede werkende waaier met een onafhankelijk gearticuleerd wapen aan
• Naadloze digitale verbinding met alle voedingen van het het merklassen van OTC DAIHEN
• De betere trilling die controle beperken verstrekt vlotte robotbeweging
• Ingebouwde mechanische schoksensor
• Enige brontechnologie – alle componenten worden vervaardigd door OTC Daihen.
• Het hoogst veelzijdige ontwerp steunt de meeste lassentoepassingen
• Windows XP baseerde open architectuur
• Grote Ingevoerde geheugencapaciteit en 40/40 signalen van de Outputcontrole
• De geavanceerde PLC functies staan voor ladderdiagram het uitgeven toe direct door onderwijzen tegenhanger
• Netwerkmogelijkheden – verbindt met Ethernet, DeviceNet, en PROFIBUS-verbindingen (kan extra hardware vereisen)
• De pictogramvertoningen wonen in het snelle & gemakkelijke onderwijs bij
• 640×480 VGA-het kleurenscherm met LEIDENE backlight 65536 kleurenvertoning
• positie 3 laat schakelaar toe verstrekt verhoogde veiligheid
• De het multi-schermfunctie staat gebruiker toe om de tot 4 schermen gelijktijdig te bekijken
• Hulpfunctie op scherm met volledige instructiehandboeken
• De standaardtouch screenvertoning met stoot wijzerplaatverrichting aan
