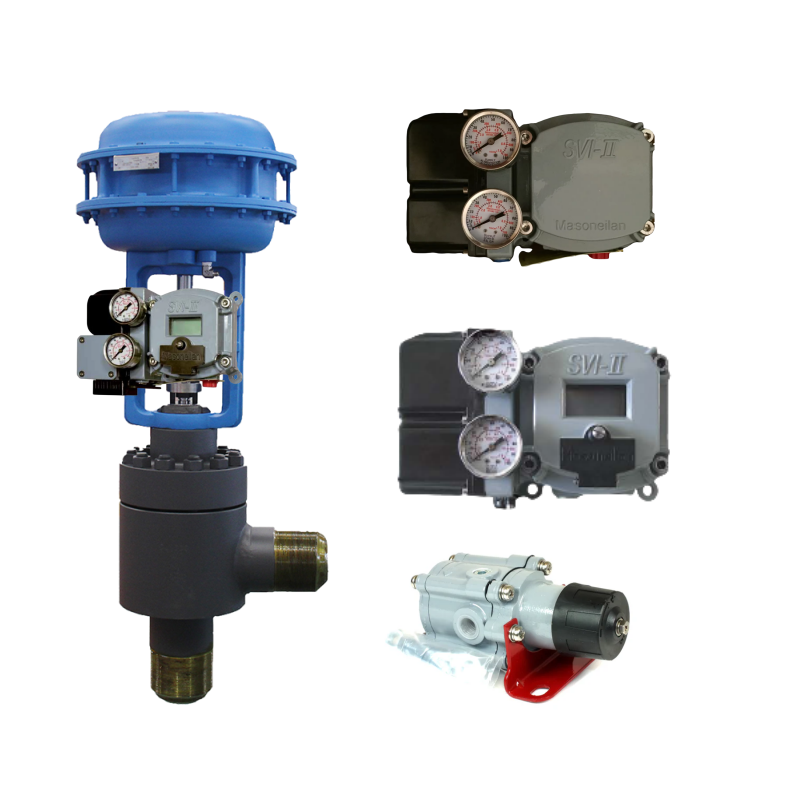

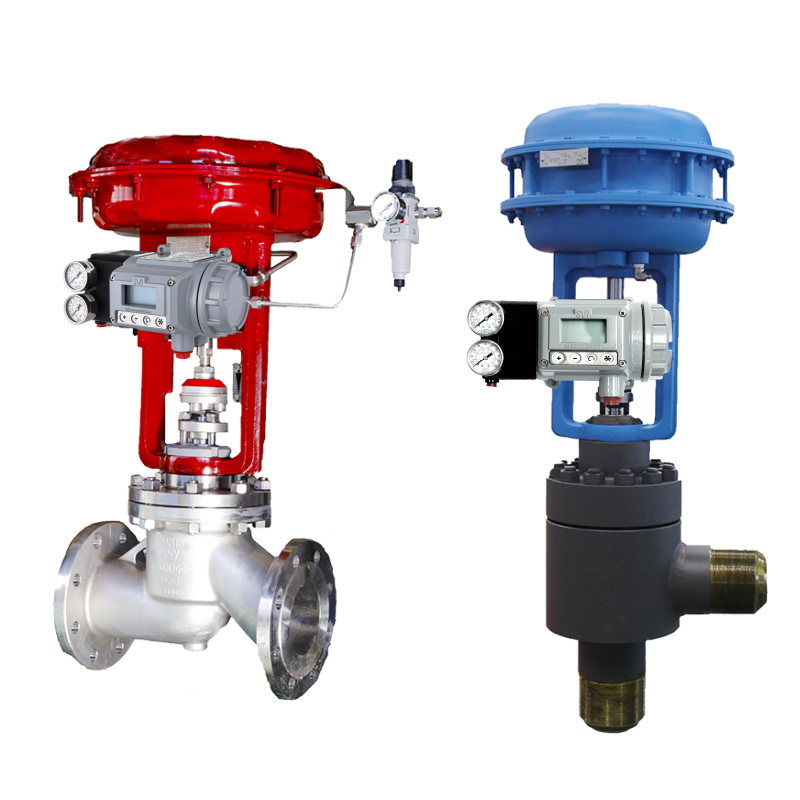

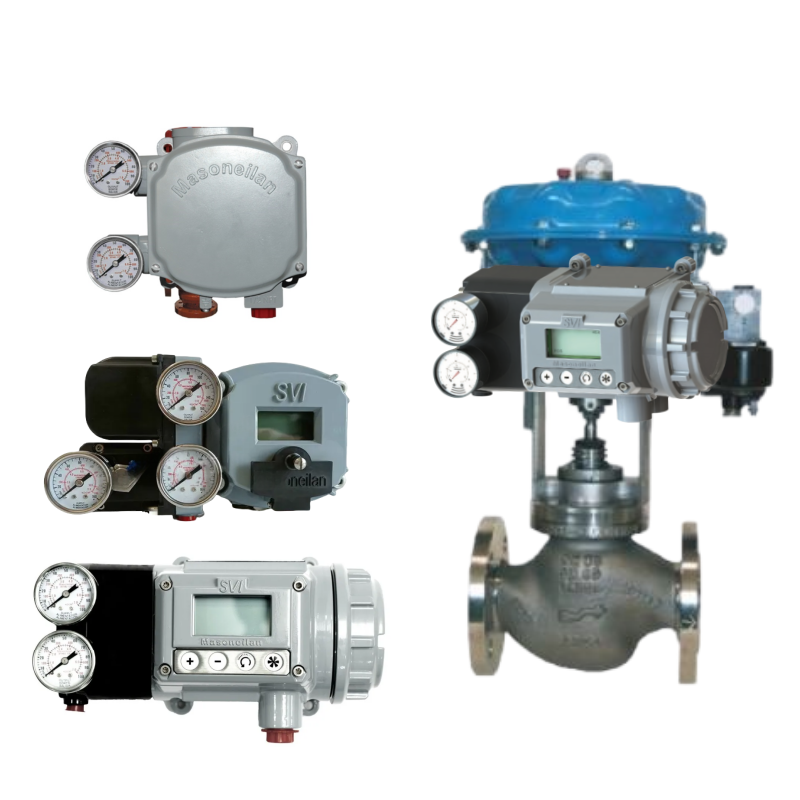

Masoneilan SVI2 Intelligent Valve Positioner met Chinese Valve

Masoneilan SVI2 Intelligent Valve Positioner met Chinese Valve

Inleiding van het product

De Masoneilan SVI2 is een hoogwaardige, intelligente kleppositionair die, in combinatie met Chinese klepjes, een nauwkeurige en betrouwbare bediening biedt voor industriële toepassingen.

Technische specificaties

Prestaties

- Hysteresis + Deadband: ±0,2%
- Herhaalbaarheid: ± 0,2%
- Gevoeligheid: ±0,2%
- Conformiteit: ± 0,3%
- nauwkeurigheid: ±0,5% (typisch +0,25%)

Invoervermogen en signaal

- Signal: 4 - 20mA met HART® communicatieprotocol
- Stroomvoorziening: afkomstig van 4 - 20mA besturingssignaal
- Minimale terminale spanning: 11,2 volt gelijkstroom
- Minimumstroomsignaal: 3,6 mA

Werkomstandigheden

- Werktemperatuurbereik: - 58°F tot +185°F (-50°C tot +85°C)
- Luchtdruk:
- enkelwerkend: 20 - 100 psi
- Dubbele werking: 20 - 150 psi (1,4 - 10,3 bar)

- Luchtverbruik:
- Eenmalig acteren:
- 30 psi (2,1 bar): 0,22 sqm (8/m)
- 60 psi (4,2 bar): 0,282 sqm (81/m)
- 90 psi (6,3 bar): 0,424 sqm (21/m)

- Dubbel-acting:
- 30 psi (2,1 bar): 0,424 sqm (21/m)
- 60 psi (4,2 bar): 0,565 sqm (61/m)
- 90 psi (6,3 bar): 0,847 sqm (241/m)
- 120 psi (8,4 bar): 10,6 sqm (301/m)

Materialen en bouw

- Behuizing: standaard aluminium behuizing, roestvrij staal op aanvraag
- coating: grijs polyurethaan, conform ISO 12944 - 2 categorie C4

Certificering en naleving

- HART Protocol: ondersteunt HART Revision 5 of 7 protocol
- EMC-normen: voldoet aan EN 61000 - 4 - 2, 3, 5, 6, 8 en IEC 8014 - 2, - 3, - 4
- Veiligheidscertificaten: FM, FMA, FIX, IECEx
- Regionale certificeringen: CCC, ITRL, CCOE, CU - TR, AZS, UZ, INMETRO, JIS, KOSHA, IA, UKRAINE
- Bescherming van de woning: NEMA 4X/IP66
- CE-markering: voldoet aan EC6I508 sectie 2 - 3 voor SIL2 zelfconformiteit

Diagnose en kenmerken

- Vijf druksensoren: voor controle en diagnose
- Stroke Count: Registreert het totale aantal klepstrokes
- Valve Operation Time: Rekordtijd voor het openen, sluiten en bijna sluiten van posities
- Offline Control Valve Signature: Ondersteunt offline control valve signature met VarVue Suite of Advanced DTM
- Online wrijvingsbewaking: online wrijvingsbewaking via Valve Aware
- Upgradable Diagnostics: Field - upgradable diagnostisch niveau op basis van de vereisten van de gebruiker

Communicatie en output

- Positietransmitter: 4 - 20 mA, twee-draadlus aangedreven, met 10 - 24 Vdc spanningsstandaard
- Configureerbare digitale contacten: twee configureerbare en ingebouwde - in geïsoleerde vaste toestand - schakelaars, 30 Vdc, 1A

Beweging van de actuator

- Lineaire beweging: 0,25 inch (6,4 mm) tot 6 inch (standaard montage); meer dan 6 inch (150 mm) vereist een verlengde montage
- Rotatiebeweging: 18 - 140 graden
- Resolutie van de slagsensor: 0,0015%

Kenmerken

- Universaal ontwerp: geschikt voor zowel lineaire als draaikleptoepassingen
- Sensor voor niet-contactpositie: bewezen technologie voor niet-contactpositie sensoren
- Plaatselijk scherm en besturing: externe LCD en drukknoppen voor eenvoudige bediening op locatie
- Setup Wizard: Snel en eenvoudig in gebruik nemen met Setup Wizard
- Offline- en online-diagnostiek: uitgebreide diagnostische functies voor zowel offline- als online-toestanden
- Twee configureerbare schakelaars: twee configureerbare en ingebouwde - in geïsoleerde solid-state schakelaars
- HART Communication: ondersteunt het HART-communicatieprotocol voor integratie met verschillende besturingssystemen
- Duurzame behuizing: robuuste behuizing van geanodiseerd aluminium

Toepassingen

Deze combinatie wordt veel gebruikt in industrieën zoals olie en gas, elektriciteitsopwekking, raffinage, petrochemie, midstream olie en gas, upstream olie en gas, enz.Het is geschikt voor verschillende toepassingen, waaronder stoomturbinegeneratoren, condensatoren, koeltorens, reactorgebouwen, turbinegebouwen, reactorterreinen & BOP, stoomturbines, gasturbines, stoomgeneratoren voor warmterugwinning, installatiebalans, distillatie,waterverwerking, reformeren, kraken, secundair mengen, afdoen en fractioneren, gascompressie, scheiding, pijpleidingintegratie, uitdroging, koeling, vloeibaarmaken, laden/vervoeren,hergasificatie, bijkomende uitdroging/behandeling, compressie, enz.

Voordelen

- Snellere inbedrijfstelling: snelle installatie en inbedrijfstelling verminderen stilstandstijden en verbeteren de efficiëntie
- Precieze positionering: zorgt voor een precieze positionering van de klep voor optimale procescontrole
- Tweerichtingscommunicatie: faciliteert lokale of externe installatie en monitoring
- Integratie met besturingssystemen: compatibel met veel besturingssystemen en asset management software
- Geoptimaliseerde prestaties: Levert hoogwaardige klepcontrole, ongeacht de grootte van de actuator.
