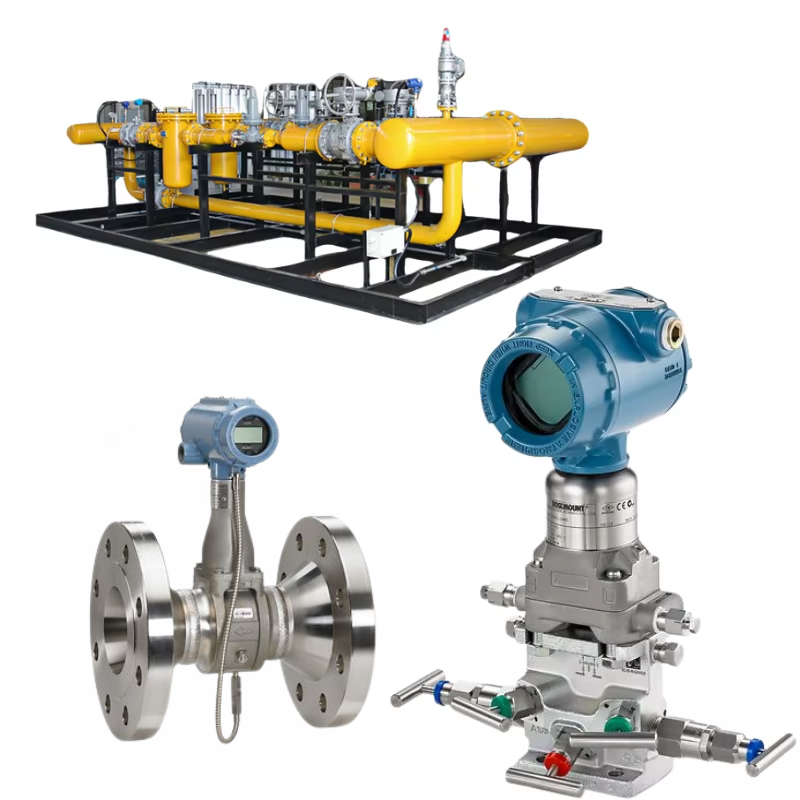

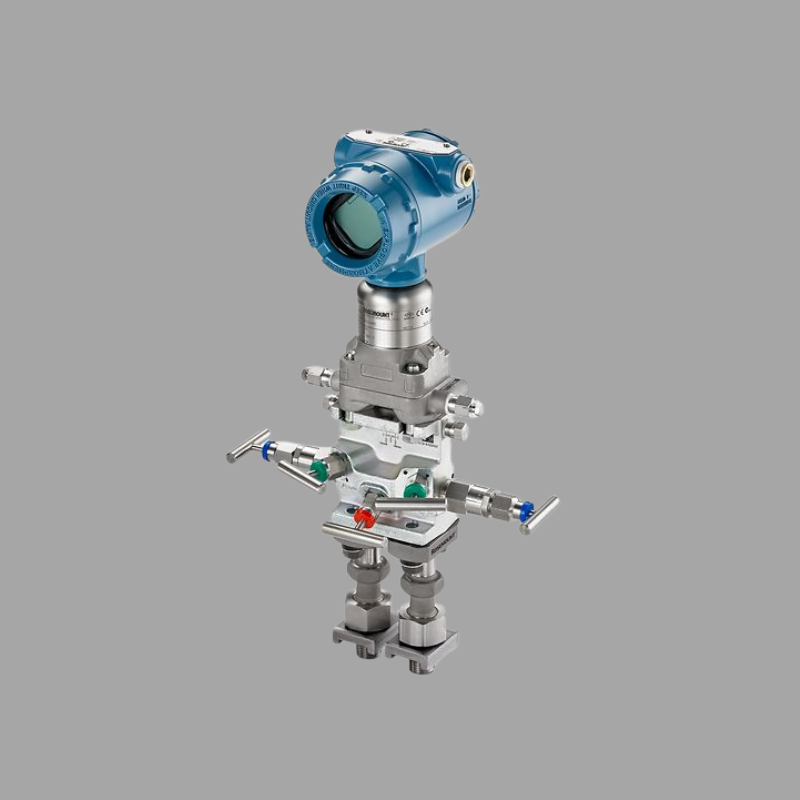

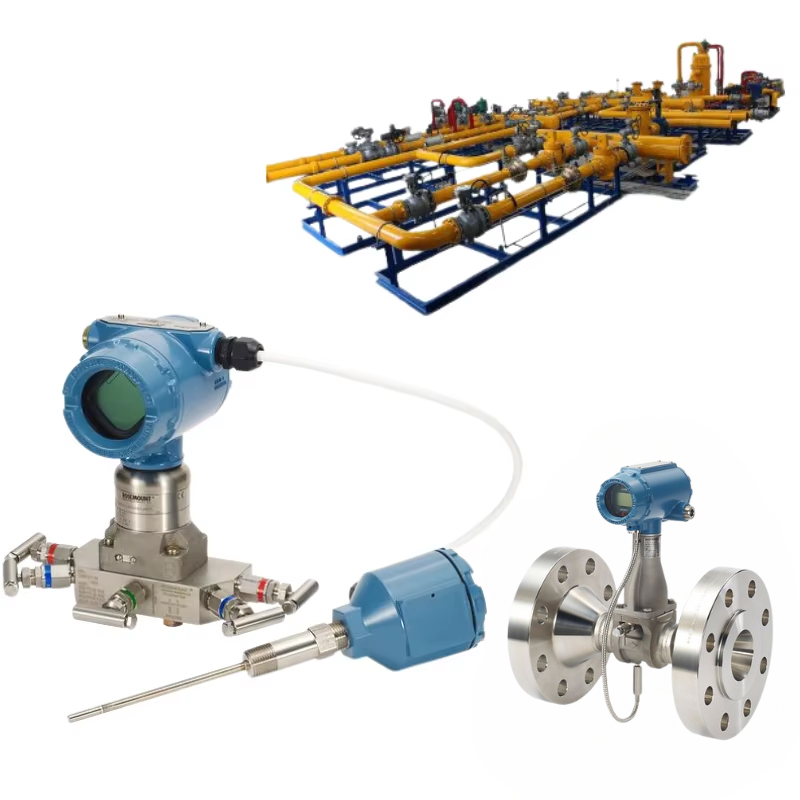

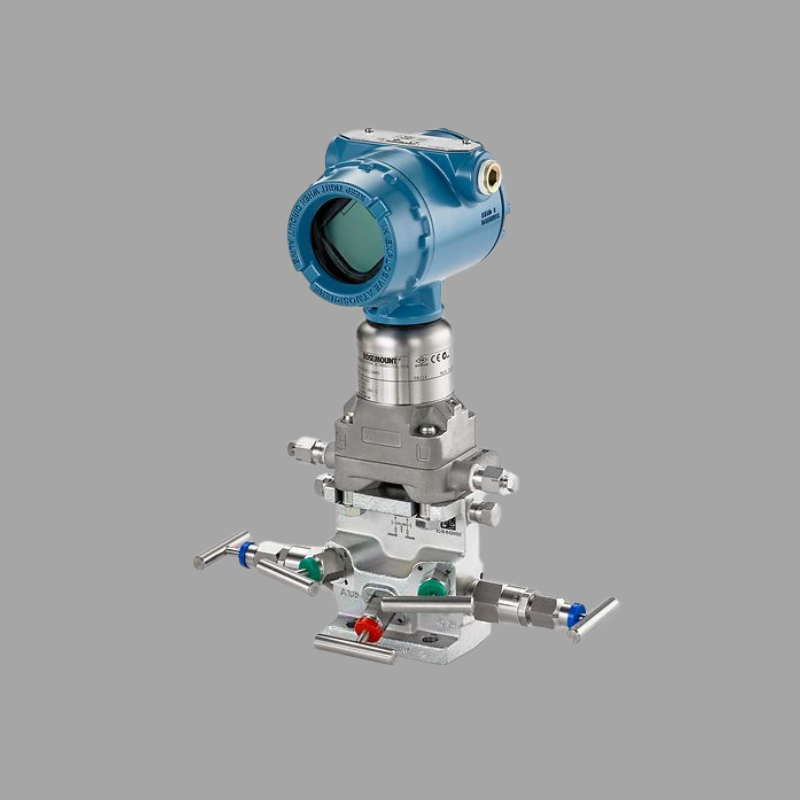

Rosemount 4088 Multivariabele druktransmitter met een nauwkeurigheid van ±0,5%

De Rosemount 4088, ontwikkeld door Emerson Automation Solutions, is een geavanceerde en zeer geavanceerde multivariable sensor die is ontworpen om een uitgebreide reeks procesmetingen te leveren vanuit één compact instrument. Het vertegenwoordigt een aanzienlijke evolutie ten opzichte van traditionele single-variable druksensoren door meerdere sensortechnologieën te integreren in één robuust apparaat, waardoor de installatie wordt gestroomlijnd, de totale systeemkosten worden verlaagd en het procesinzicht wordt verbeterd.

De Rosemount 4088 is in de kern ontworpen om drie kritieke procesvariabelen tegelijkertijd te meten: verschildruk (DP), statische druk (SP) en procestemperatuur (T). Door deze drie primaire metingen te benutten, kan de krachtige interne microprocessor van de sensor een vierde, essentiële variabele berekenen en uitvoeren: massastroom of volumestroom. Deze geïntegreerde stroomberekeningsmogelijkheid is de meest bepalende eigenschap, waardoor het een ideale oplossing is voor gas-, stoom- en vloeistofstroomtoepassingen zonder dat er aparte stroomcomputers of complexe berekeningen in het besturingssysteem nodig zijn. Dit wordt bereikt door de toepassing van industriestandaardvergelijkingen, zoals die te vinden zijn in AGA Report No. 3 voor vloeistoffen en AGA Report No. 7/ISO 5167 voor orificeplaten.

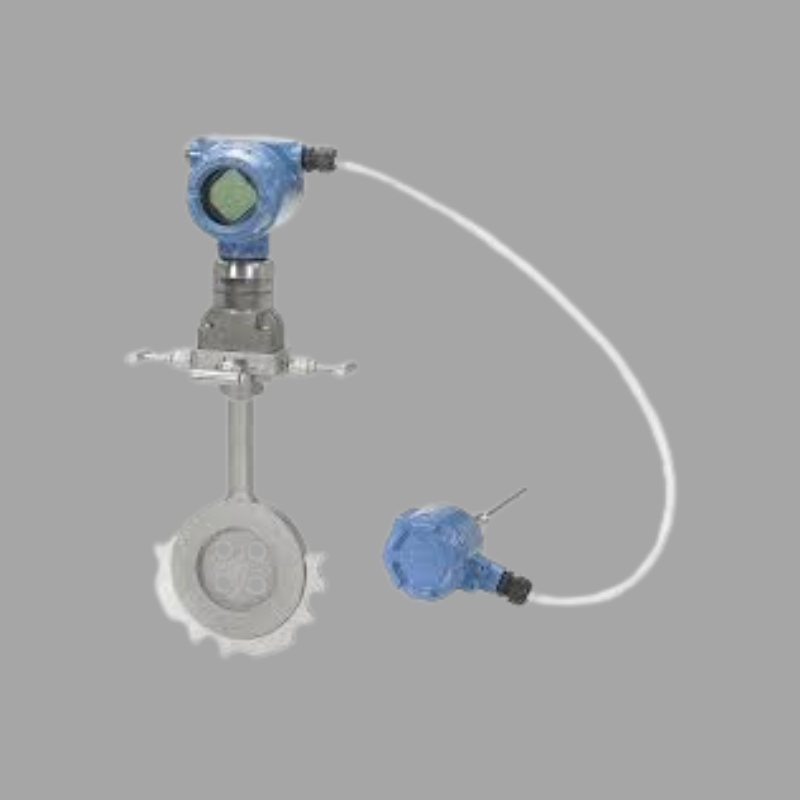

De kern van de prestaties van de 4088 ligt in het geavanceerde, co-planaire sensorplatform. Dit ontwerp plaatst de verschildruk- en statische druksensoren in hetzelfde vlak, waardoor de effecten van statische druk- en temperatuurvariaties op de kritieke DP-meting aanzienlijk worden verminderd. Dit resulteert in uitzonderlijke langetermijnstabiliteit en meetnauwkeurigheid, vaak tot wel ±0,04% van de aflezing voor verschildruk. De geïntegreerde RTD (Resistance Temperature Detector) bewaakt nauwkeurig de procestemperatuur direct op het meetpunt, wat cruciaal is voor precieze temperatuurcompensatie en stroomberekening.

Een belangrijk voordeel van de Rosemount 4088 is de mogelijkheid om de totale eigendomskosten drastisch te verlagen. Door de traditionele assemblage van afzonderlijke DP-, SP- en temperatuursensoren—samen met de bijbehorende montagehardware, impulsbuizen, manifolds en bedrading—te vervangen, vereenvoudigt de 4088 het hele installatieproces. Deze consolidatie minimaliseert potentiële lekpunten (een belangrijke veiligheidskwestie, vooral bij gevaarlijke vloeistoffen), vermindert de installatiematerialen en arbeidskosten met wel de helft en vermindert de fysieke voetafdruk in het veld.

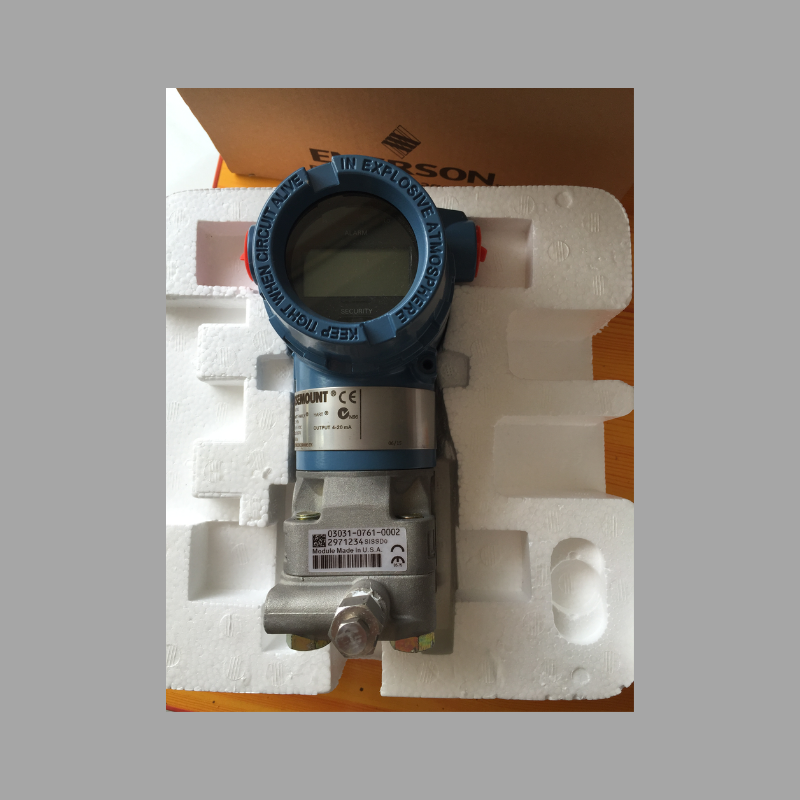

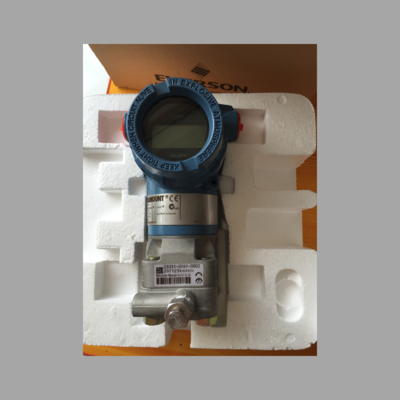

De sensor is ondergebracht in een robuuste, lichtgewicht aluminium of roestvrijstalen behuizing met een classificatie van NEMA 4X / IP66, wat een betrouwbare werking in zware en veeleisende omgevingen garandeert. Het beschikt over een groot, verlicht liquid crystal display (LCD) dat kan worden geconfigureerd om alle gemeten of berekende variabelen, diagnostische informatie of aangepaste tekstberichten weer te geven. Voor gebruikersinteractie maakt het gebruik van een intuïtieve lokale operatorinterface (LOI) met drukknoppen, waardoor een veilige en beveiligde configuratie mogelijk is zonder het elektronische compartiment te openen.

Qua communicatie is de 4088 een veelzijdig apparaat. Het ondersteunt de industriestandaard 4-20 mA analoge uitgang met HART-protocol, waardoor het de primaire variabele (bijv. DP) op de analoge lus kan verzenden, terwijl het digitale HART-signaal wordt gebruikt om toegang te krijgen tot alle andere gemeten en berekende variabelen (SP, T, stroom) en diagnostische gegevens. Bovendien is het verkrijgbaar in modellen die FOUNDATION Fieldbus en Profibus PA digitale protocollen ondersteunen, waardoor een echt digitale integratie in moderne fabrieksarchitecturen mogelijk is en meerdere variabelen via één enkele kabel kunnen worden verzonden, waardoor de bedradingskosten verder worden verlaagd.

Typische toepassingen waar de Rosemount 4088 uitblinkt, zijn onder meer:

• Stoomstroommeting: Nauwkeurig meten en compenseren voor stoom (verzadigd of oververhit) voor energiemonitoring en custody transfer.
• Natuurlijke gasstroom: Precies berekenen van de massastroom van aardgas en andere gassen voor fiscale meting, toewijzing en procesbesturing.
• Vloeibare koolwaterstofstroom: Bewaken van de stroom van verschillende vloeistoffen in pijpleidingen en overdrachtstoepassingen.
• Lucht- en gasstroom in HVAC: Optimaliseren van het energieverbruik in grote verwarmings-, ventilatie- en airconditioningsystemen.
• Algemene processtroom: Elke toepassing waarbij verschildruk over een primair element (orificeplaat, venturi, stroommondstuk) wordt gebruikt om de stroomsnelheid te bepalen.

Kortom, de Rosemount 4088 is meer dan alleen een druksensor; het is een krachtige en intelligente stroomcomputer geïntegreerd in een in de praktijk bewezen sensorbehuizing. De mogelijkheid om meerdere gevalideerde metingen vanaf één punt te leveren, in combinatie met de robuuste constructie, geavanceerde diagnostiek en ondersteuning voor belangrijke communicatieprotocollen, maakt het een onmisbaar hulpmiddel voor het verbeteren van de meetnauwkeurigheid, het verbeteren van de procesefficiëntie en het verlagen van de kapitaal- en exploitatiekosten in een breed scala aan industrieën.
