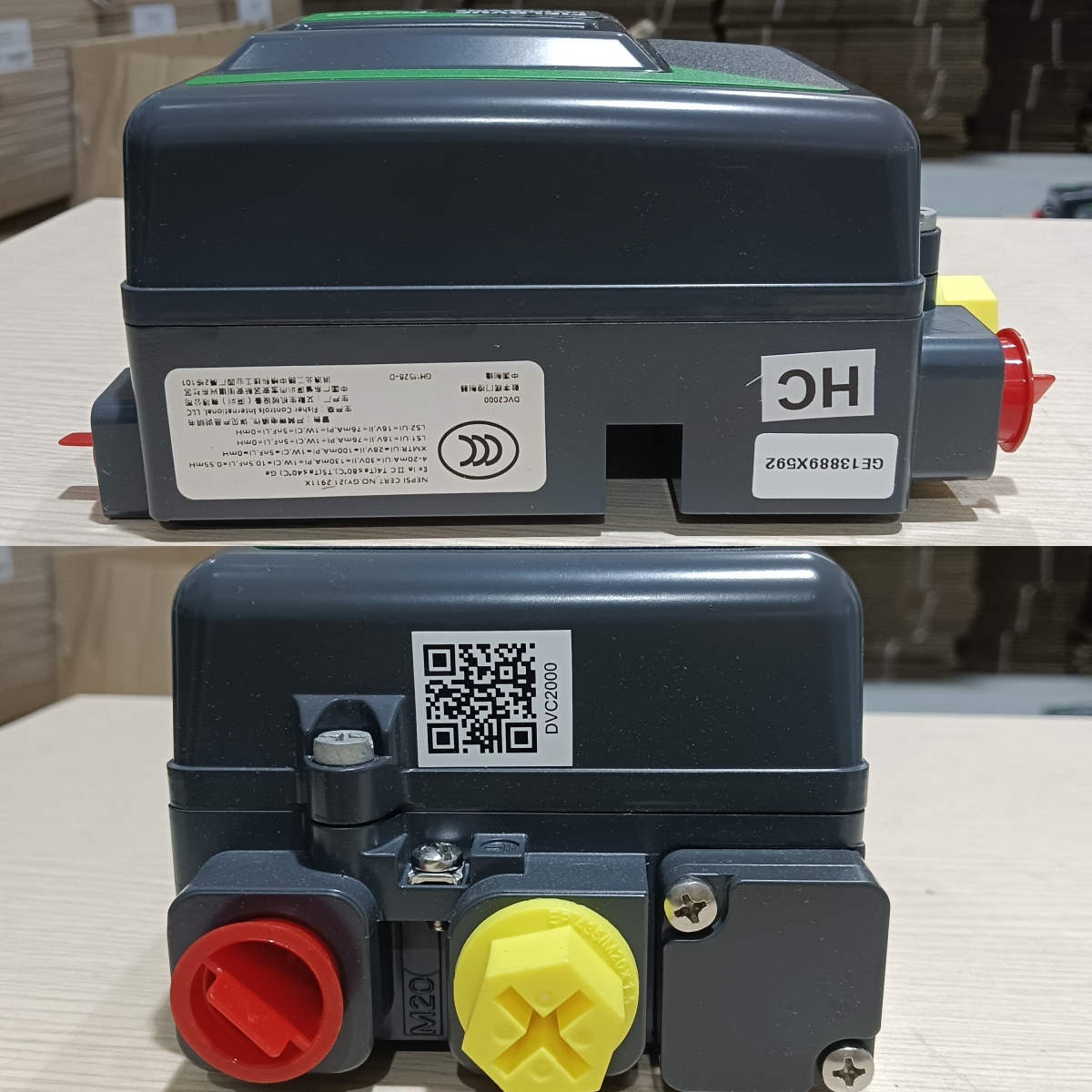

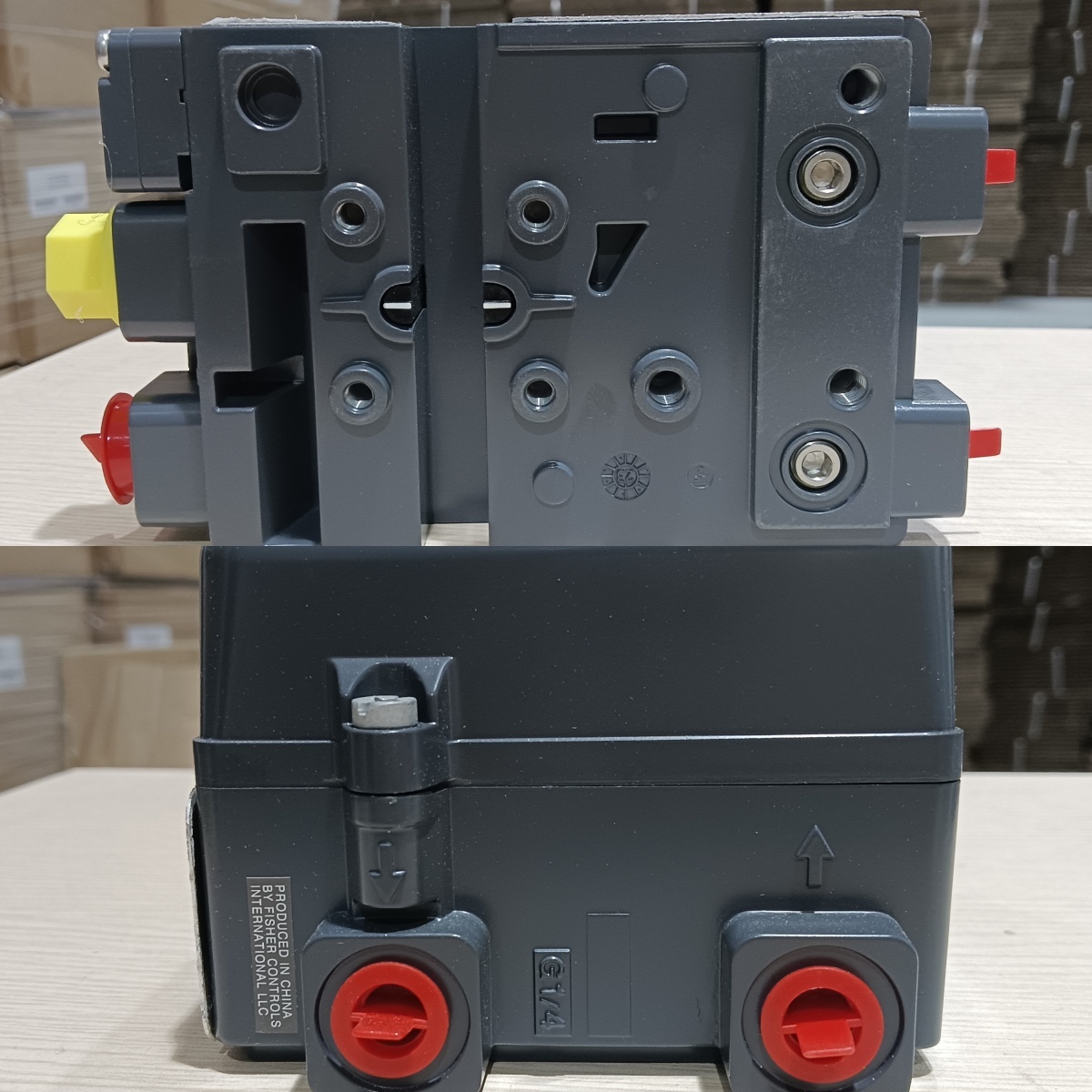

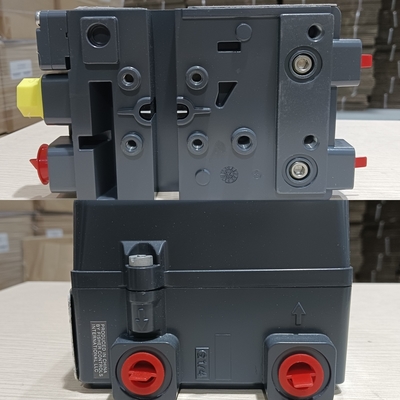

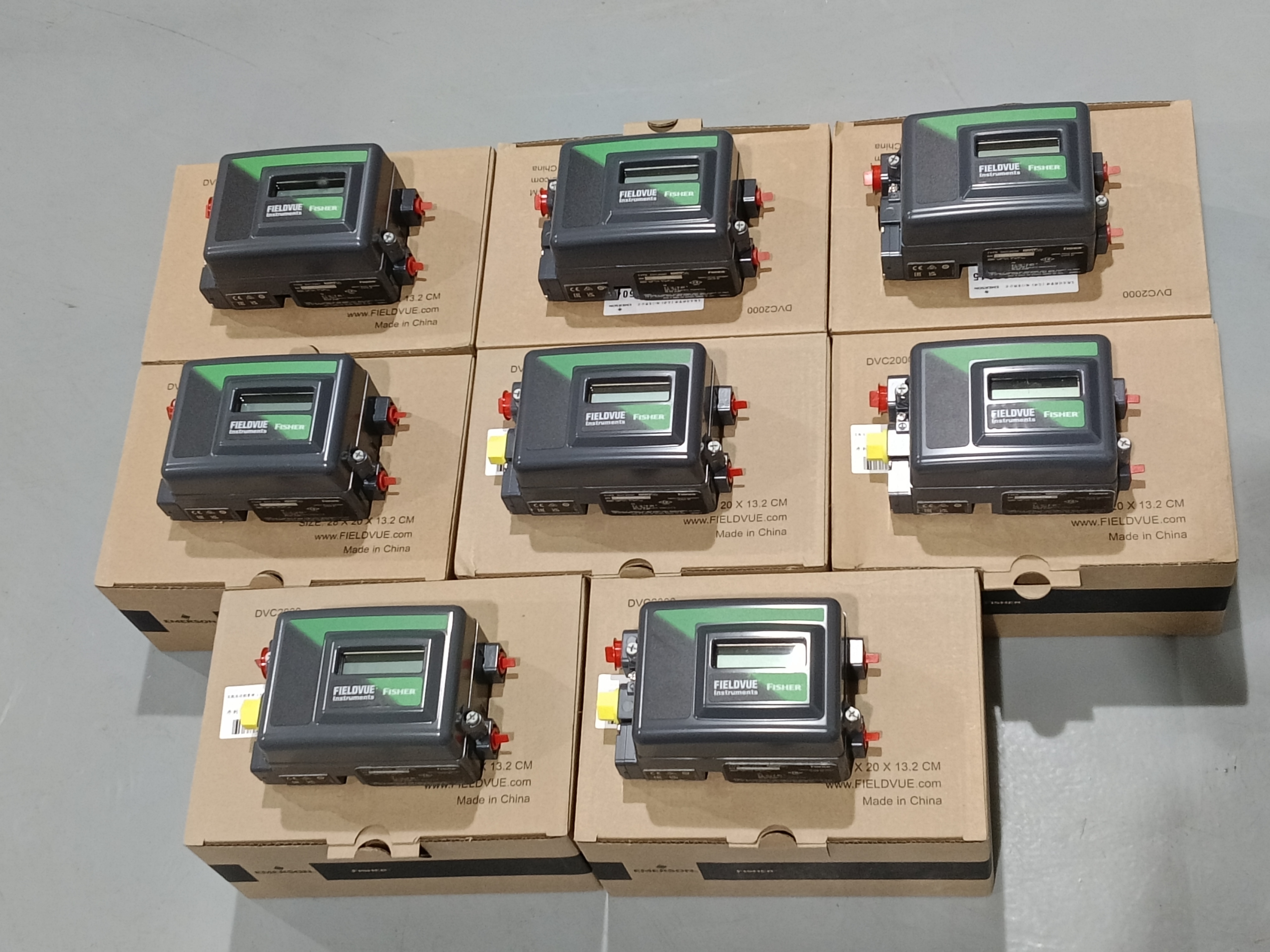

DVC2000 Fisher Klepstandsteller 4-20mA HART 20-100 Psi

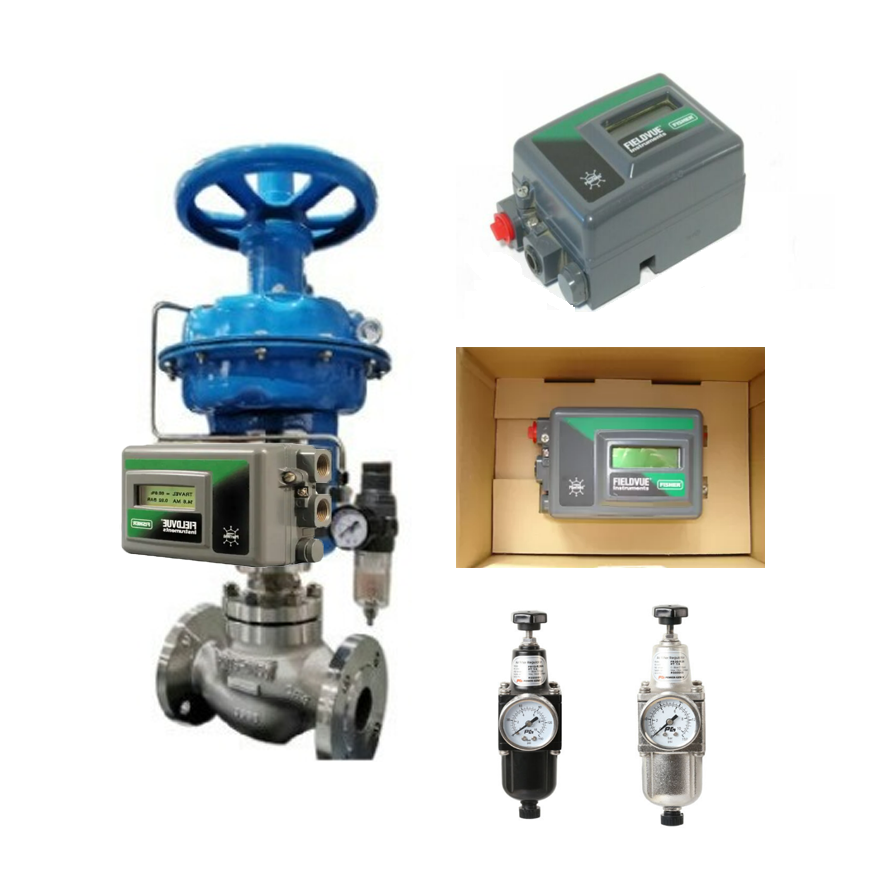

De FIELDVUE DVC2000 digitale klepcontroller is eenvoudig te gebruiken, compact en ontworpen voor eenvoudige montage. Het zet een 4-20 mA ingangssignaal om in een pneumatisch uitgangssignaal, dat de actuator van de regelklep voedt. De instrumentconfiguratie wordt uitgevoerd met een meegeleverde drukknop en een liquid crystal display (LCD) interface. De interface ondersteunt meerdere talen, beschikbaar in twee taalpack opties. De DVC2000 maakt gebruik van een tweefasig positie-regelaar ontwerp. De voorversterkertrap zorgt voor een hoge statische versterking voor responsiviteit op kleine veranderingen in het ingangssignaal. De eindversterkertrap levert het juiste luchtvolume aan de actuator, waarbij superieure dynamische prestaties worden gecombineerd met minimaal stationair luchtverbruik.

Werkingsprincipe De DVC2000 (figuren 1 en 2) ontvangt een setpoint van 4-20 mA en positioneert de klep door de luchtuitvoer naar een actuator te verhogen of te verlagen. Het ingangssignaal levert tegelijkertijd elektrische stroom en het setpoint. Het 4-20 mA signaal wordt via een getwist paar draden naar de klemmen geleid. Het hoofdprintplaat van de unit bevat een microprocessor die continu een digitaal regelalgoritme uitvoert. Dit algoritme produceert een "drive signaal" naar de I/P-converter. De I/P-convertereenheid (of voorversterker) is aangesloten op de toevoerdruk en zet het elektronische "drive signaal" om in een pneumatisch "druksignaal". Dit druksignaal is de ingang voor de pneumatische relaisassemblage. Het relais (of eindversterker) is ook aangesloten op de toevoerdruk en versterkt het kleine druksignaal van de I/P-converter tot een groter drukuitgangssignaal dat door de actuator wordt gebruikt. De verandering in de relaisuitgangsdruk naar de actuator zorgt ervoor dat de klep beweegt. Er zijn twee relaisopties. Het lagedrukrelais werkt met actuatoren die minder dan 3,5 bar (50 psi) toevoerlucht vereisen. Het hogedrukrelais werkt met actuatoren die 3,5 tot 7,0 bar (50 tot 100 psi) toevoerlucht vereisen. De kleppositie wordt gedetecteerd via het koppelingloze feedback-systeem. De slag-sensor is elektrisch verbonden met de printplaat om een slag-feedbacksignaal te leveren dat wordt gebruikt in het regelalgoritme. De klep blijft bewegen totdat de juiste positie is bereikt.
