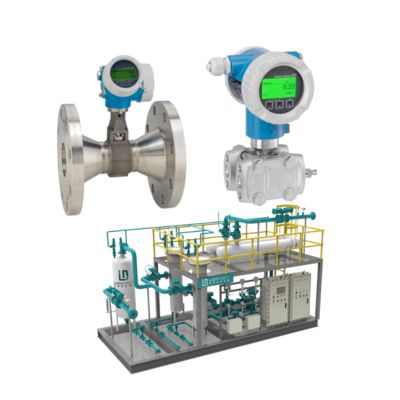

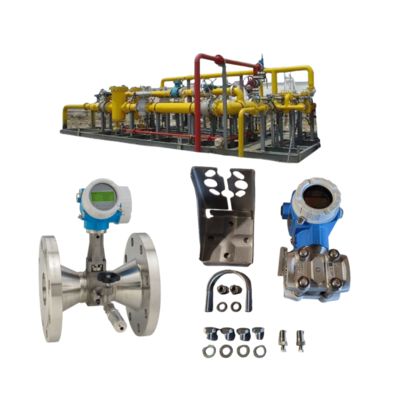

Drukverlagings- en temperatuurstation uitgerust met een Endress+Hauser Deltabar Proline Prowirl R200 vortexstroommeter en een PMD75B-drukzender.

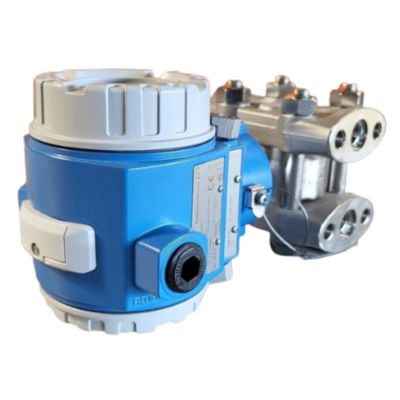

Endress+Hauser Cerabar PMD75: Hoogwaardige verschildruktransmitter

De Endress+Hauser Cerabar PMD75 is een premium verschildruktransmitter ontworpen voor kritische toepassingen die uitzonderlijke nauwkeurigheid, betrouwbaarheid en geavanceerde functionaliteit vereisen. Het maakt deel uit van Endress+Hauser's Cerabar-serie, die bekend staat om robuuste oplossingen voor druk- en niveaumeting. De PMD75 is ontworpen om veeleisende industriële processen aan te kunnen in sectoren zoals olie en gas, chemische verwerking, energieopwekking en farmaceutica, waar precieze verschildrukmeting essentieel is voor veiligheid, efficiëntie en compliance.

De PMD75 maakt gebruik van een siliciumgebaseerde piëzoresistieve sensor (vaak aangeduid als de "Ceracore"-sensor) voor zeer nauwkeurige verschildrukmeting. Deze sensor werkt volgens het principe van piëzoresistentie, waarbij drukgeïnduceerde vervorming op een siliciumkristalmembraan de elektrische weerstand ervan verandert. Het membraan maakt deel uit van een Wheatstone-brugcircuit, dat de mechanische spanning omzet in een elektrisch signaal dat evenredig is met de uitgeoefende druk. Deze technologie zorgt voor minimale drift, uitstekende langetermijnstabiliteit en weerstand tegen zware procesomstandigheden. De sensor is geïsoleerd van de procesmedia door gelaste metalen membranen (bijv. Hastelloy, tantaal of vergulde opties), waardoor deze geschikt is voor corrosieve, schurende of zeer zuivere toepassingen.

1. Hoge nauwkeurigheid en stabiliteit:
   De PMD75 biedt een nauwkeurigheid tot ±0,04% van de gekalibreerde spanwijdte, met uitzonderlijke herhaalbaarheid en langetermijnstabiliteit. De geavanceerde signaalverwerkingsalgoritmen compenseren voor temperatuur- en statische drukeffecten, waardoor betrouwbare metingen worden gegarandeerd, zelfs in fluctuerende procesomstandigheden.

2. Veiligheid en certificeringen:
   De transmitter is gecertificeerd voor SIL 2 (Safety Integrity Level) volgens de IEC 61508/61511-normen, waardoor deze geschikt is voor veiligheidsgeoriënteerde systemen (SIS). Het draagt ook internationale certificeringen voor gevaarlijke omgevingen (ATEX, IECEx, FM) en voldoet aan de NAMUR-aanbevelingen.

3. Geavanceerde diagnostiek en Heartbeat Technology:
   De PMD75 beschikt over Endress+Hauser's Heartbeat Technology, die continue zelfbewaking en voorspellend onderhoud mogelijk maakt. Het detecteert problemen zoals sensordrift, elektronicafouten, blokkades in impulsleidingen en procesafwijkingen, waardoor de uitvaltijd wordt verminderd en de operationele veiligheid wordt gewaarborgd.

4. Digitale communicatie en integratie:
   Het apparaat ondersteunt meerdere communicatieprotocollen, waaronder 4–20 mA HART, PROFIBUS PA, FOUNDATION Fieldbus en Modbus RS485, waardoor naadloze integratie in moderne besturingssystemen mogelijk is. De intuïtieve interface met een draaibaar LCD-scherm en magnetische drukknoppen vereenvoudigt de lokale configuratie.

5. Robuust ontwerp en flexibiliteit:
   De PMD75 is geconstrueerd met een roestvrijstalen behuizing en corrosiebestendige materialen en werkt bij extreme temperaturen (-40 tot 120°C) en kan hoge statische drukken (tot 400 bar) aan. Het is verkrijgbaar met vlakke membranen voor viskeuze of verstoppende media en biedt opties voor externe afdichtingen voor toepassingen bij hoge temperaturen.

6. Toepassingsspecifieke mogelijkheden:
   De transmitter bevat ingebouwde functies voor debietberekening (bijv. vierkantswortelextractie voor diafragma's), niveaumeting met dichtheidscompensatie en filterbewaking. De brede turndown ratio (100:1) zorgt voor veelzijdigheid over verschillende procesbereiken.

• Debietmeting: Verschildruk over diafragma's, venturibuizen of debietmeters.

• Niveaumeting: Hydrostatische niveaudetectie in gesloten tanks, inclusief interfaceniveaumeting.

• Filter- en pompmonitoring: Drukvalbewaking over filters, warmtewisselaars en pompen.

• Kritische processen: Veiligheidssystemen, custody transfer en hoogprecisie-regellussen.

De Cerabar PMD75 is een eersteklas verschildruktransmitter die geavanceerde sensortechnologie, robuuste constructie en intelligente functies combineert om te voldoen aan de behoeften van de meest veeleisende industriële toepassingen. De hoge nauwkeurigheid, veiligheidscertificeringen en geavanceerde diagnostiek maken het ideaal voor het waarborgen van procesbetrouwbaarheid, veiligheid en efficiëntie. Of het nu wordt gebruikt in gevaarlijke omgevingen, hogedruksystemen of kritische veiligheidslussen, de PMD75 levert ongeëvenaarde prestaties en vermindert de totale eigendomskosten door minimaal onderhoud en langetermijnstabiliteit.
