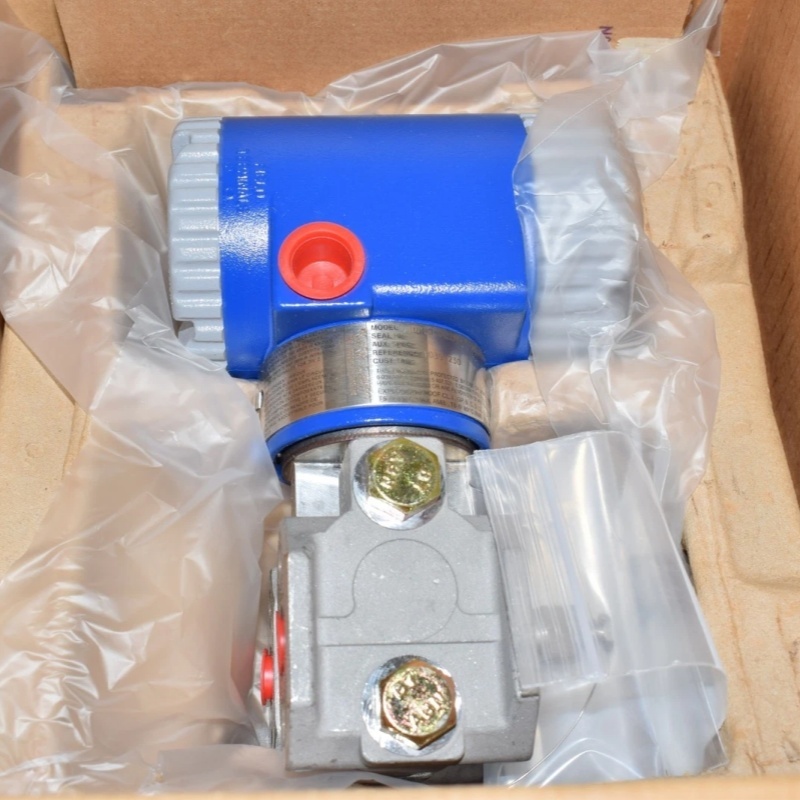

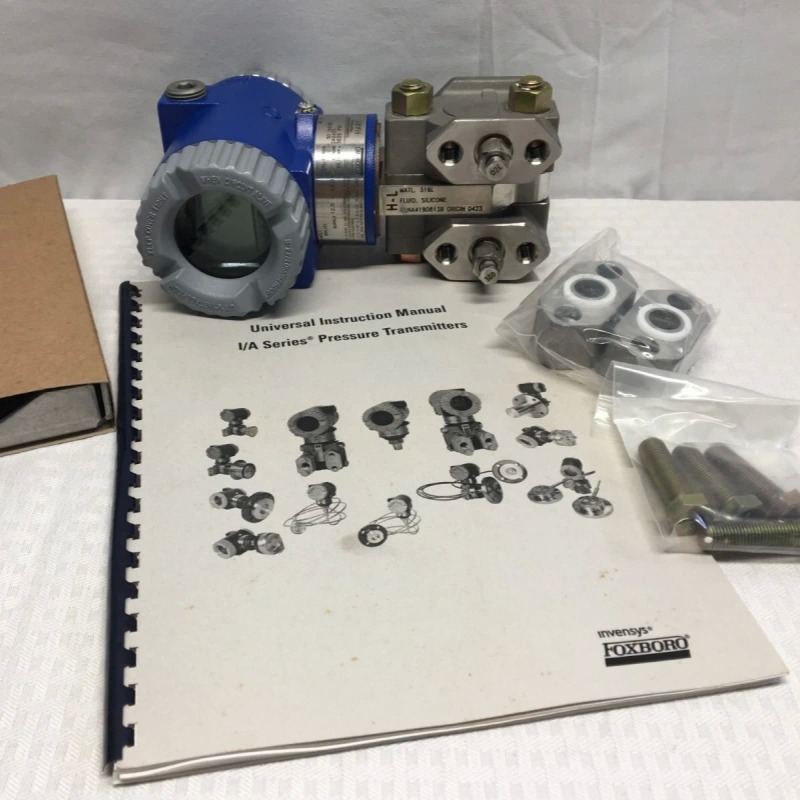

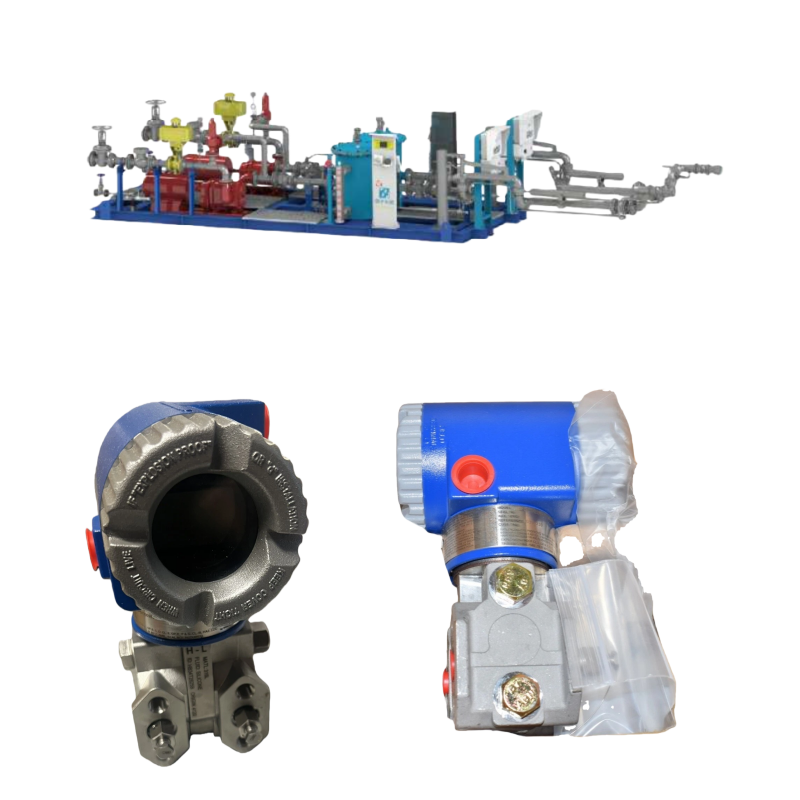

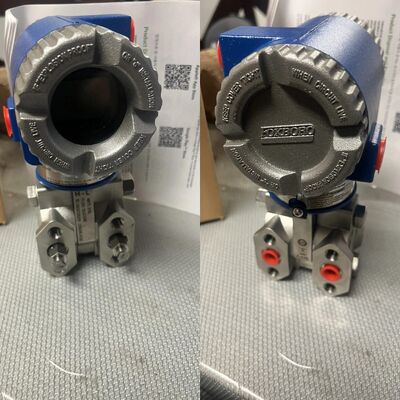

Schneider Foxboro IDP10 Differentiële drukzender Smart DP sensor

De Foxboro IDP10 I/A-serie elektronische d/p Cell zender is ontworpen voor nauwkeurige, betrouwbare differentialdrukmeting in procesbesturing en stroommeting toepassingen.Het omzet het verschil tussen twee drukken (toegepast op tegengestelde zijden van een siliconen spanningsmeter microsensor) in een 4?? 20 mA uitgangssignaal, eventueel met een op elkaar geplaatst HART-digitaal signaal voor remote configuratie en monitoring.

IDP10 is verkrijgbaar in verschillende structurele versies (traditioneel of low-profile) en kan worden geleverd in configuraties die geschikt zijn voor eenvoudige analoge uitgangen of intelligente digitale uitgangen,met een vermogen van meer dan 50 W, maar niet meer dan 150 W,.

De zender wordt veel gebruikt in industrieën zoals chemische, olie en gas, water en afvalwater, elektriciteitsopwekking,en alle installaties die een nauwkeurige differentialdruk- of stroommeting vereisen onder stabiele of veeleisende procesomstandigheden.

• Silicon strainmeter microsensor, beproefd in duizenden installaties, leverend stabiele langetermijn prestaties.
• Selecteerbare uitgang: standaard 4?? 20 mA analoge of intelligente HART / FoxCom / FOUNDATION Fieldbus digitale communicatie voor remote configuratie en diagnose.
• Optie voor traditionele of laagprofiel (compacte) behuizing om aan verschillende installatiebeperkingen te voldoen.
• Duurzame behuizingskeuzes, waaronder epoxy-gecoat aluminium of 316 roestvrij staal, die beiden voldoen aan de NEMA 4X / IEC IP66-beschermingsnormen voor ruwe omgevingen.
• Er is een breed scala aan sensormaterialen beschikbaar: 316L roestvrij staal, Co-Ni-Cr-legering, Hastelloy (nikkellegering), Monel of Tantalum om aan verschillende procesmediums te voldoen.
• Flexibel montage mogelijkheden, met inbegrip van directe aansluiting, collectie montage, of met afgelegen afdichtingen; optionele montage beugels voor pijpen, oppervlak of collectie installaties.
• Configureerbaar uitgangsgedrag: lineaire of vierkantsworteluitgang, vooruit- of achteruitwerking, verstelbare demping, foutbeveiliging op/afschaal
• Geschikt voor installaties in gevaarlijke of explosieve omgevingen: versies verkrijgbaar met ATEX/IECEx/FM/CSA-certificaten, met dubbele afdichting volgens ANSI/ISA 12.27.01.

• Meettype: differentialdruk
• Sensortechnologie: Silicon strain-gauge microsensor
• Uitgangssignaal: 4 ¢ 20 mA analoog; optioneel digitaal op elkaar geplaatst HART / FoxCom / FOUNDATION Fieldbus (model-afhankelijk)
• Uitgangsmodus: lineair of met vierkante wortel schaalbaar; vooruit- of achteruitwerking; door de gebruiker te selecteren demping en storingsveilig gedrag
• Span (differentiële drukbereik): kan worden geconfigureerd op basis van model en toepassing.5·30 inH2O) tot hogere waarden, afhankelijk van de procesconnector- en sensorversie.
• Statische druk: afhankelijk van de modelconfiguratie en de materialen; geschikt voor veel industriële toepassingen, waaronder omgevingen met hoge statische druk, wanneer de juiste configuratie is geselecteerd.
• Behuizing en bescherming: Epoxy-gecoate aluminium- of 316-roestvrijstalen behuizing, NEMA 4X / IEC IP66, geschikt voor harde industriële omgevingen.
• Sensorgewatteerde materialen: 316L roestvrij staal, Co-Ni-Cr-legeringen, nikkellegering (Hastelloy), Monel, Tantalum, ‡ selecteerbaar op basis van de compatibiliteit van procesvloeistoffen.

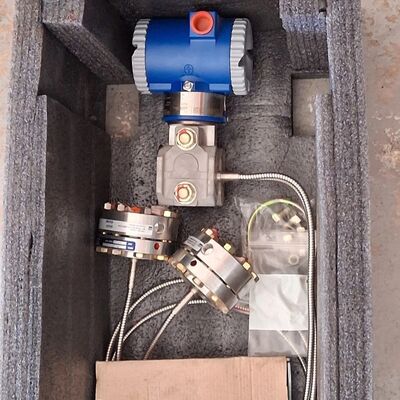

• Montage mogelijkheden: rechtstreekse proces bevestiging, manifold, buis of oppervlakte bevestiging met optionele beugels; op afstand afdichtbare of capillair afdichte configuraties beschikbaar voor hoge temperatuur of corrosieve diensten.
• Optioneel lokaal display: LCD digitale indicator met drukknopconfiguratie en kalibratie die lokaal toegankelijk is indien de digitale versie is geselecteerd.
• Naleving en certificering: CE-markering; beschikbare versies die zijn gecertificeerd voor gevaarlijke gebieden (ATEX, IECEx, FM, CSA), optie voor twee zegels per ANSI/ISA 12.27.01-2003.

• Stroommeting over primaire apparaten zoals orificeplaten, Venturi-buizen, stroommondjes of andere stroomelementen met als basis differentialdruk
• Meting van het vloeistofgehalte in gesloten of onder druk geplaatste vaten, tanks of putten met behulp van een drukverschil of met behulp van afstandsdichtingsconfiguraties
• Meting op het niveau van de interface of meting op basis van de dichtheid in procestanks met tweefasige of gelaagde vloeistoffen
• Bewaking van de stroom- of drukdaling in leidingen voor procesbesturing, overdracht van bewaring, filterbewaking, pompwerking of veiligheidssystemen
• Algemene industriële drukverschillen in chemische installaties, olie- en gasinstallaties, energiecentrales, waterzuiveringsinstallaties, petrochemische installaties,In het kader van de nieuwe technologieën moet de, betrouwbare differentialdrukdetectie en -regeling

• Foxboro IDP10S Intelligent Differentiële Druk Transmitter (hogere prestaties, verlengde bereik en diagnostiek)
• Foxboro IDP05 / IDP100-serie Differentiële druktransmitters (voor verschillende drukbereiken of toepassingsbehoeften)
• Andere door Foxboro/Schneider Electric aangeboden druk-/niveau-zenders en instrumenten voor de meting van de doorstroming, het niveau, de meetdruk of de absolute druk
