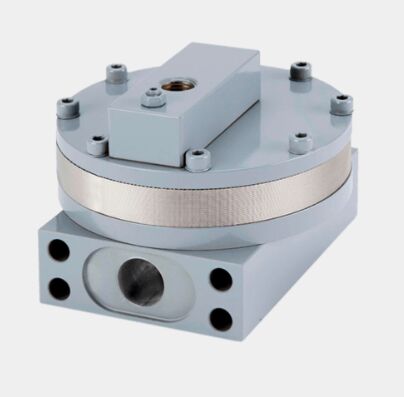

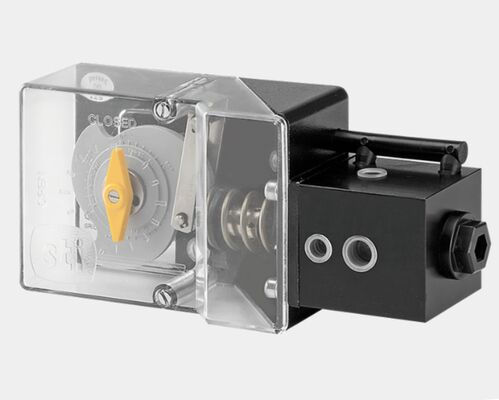

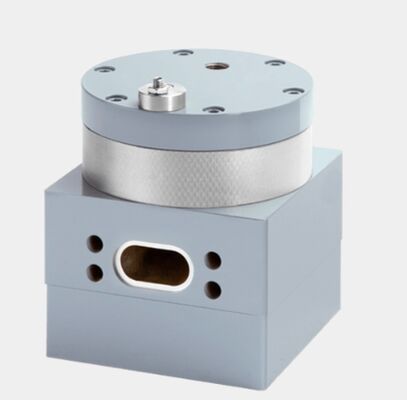

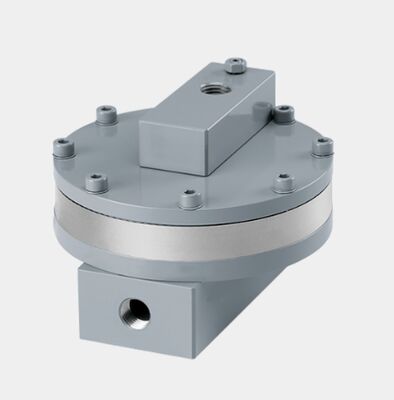

IMI STI PT-serie SR/CCK-kleppositionair met dubbel-eenvoudige werking voor vlinderaansluitingsbalkkleppen

De IMI STI PT-serie SR/CCK-kleppositionator is een zware pneumatische en elektro-pneumatische positioneringsoplossing die is ontworpen voor een evenredige kwartdraaiwerking van industriële kleppen.Gebouwd op het principe van de evenwichtige krachten, versterkt het pneumatische signalen om de aandrijflijn te elimineren en de responssnelheid te verhogen, terwijl de aandrijflijnpositie nauwkeurig wordt bepaald via lineaire of niet-lineaire besturingssignalen.ontworpen voor naadloze integratie tussen luchtfilterregulatoren en actuatoren van eindbesturingsonderdelen, deze positioner ondersteunt zowel enkel- als dubbelwerkende roterende aandrijvingen als lineaire aandrijvingen met een specifieke beugel.De robuuste constructie zorgt voor betrouwbare prestaties in harde industriële omstandigheden, waardoor het een kernbesturingscomponent is voor pneumatische kleppen in alle sectoren van procesautomatisering.

• Het ontwerp voor zware werkzaamheden voor extreme en gevaarlijke werkomstandigheden
• Configureerbaar als een- of dubbelwerkend voor flexibele actuatorcompatibiliteit
• Uitgerust met lineaire kammen tot een hoek van 270°, op aanvraag beschikbaar op maat gemaakte kamprofielen
• De werkhoeken van de kam en de aanpassingen van het bereik zijn duidelijk aangegeven op de eenheid.
• Versterkt pneumatische signalen om de aandrijflijn te verminderen en de responssnelheid te verbeteren
• Split-range-signaal spoelklep voor diverse regeleisen
• Geïntegreerde visuele positie-indicator voor operationele monitoring in realtime

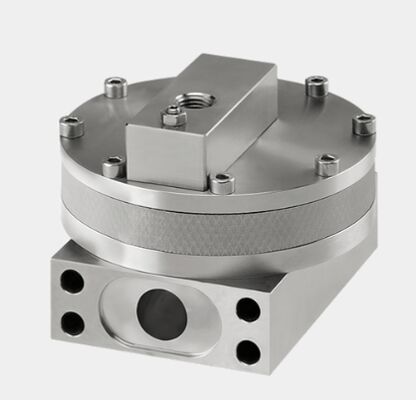

• Volledige constructieoptie van roestvrij staal voor verbeterde corrosiebestendigheid
• Hoge positioneringsnauwkeurigheid met lage hysteresis en uitstekende lineariteit
• Geschikt voor installatie buiten, offshore, zandstorm en kopervrije omgevingsomstandigheden
• Een enkel bedieningssignaal maakt het mogelijk om de functioneel-sequentiële controle van meerdere actuatoren uit te voeren

• Invoersignaal: 3-15 psi pneumatisch / 4-20 mA elektro-pneumatisch; gesplitste bereik 3-9 / 9-15 psi beschikbaar
• Voedingsdruk: 2-10 bar (standaard), 2,5-7 bar optimaal werkbereik
• Operatietemperatuur: -20°C tot +70°C; op aanvraag beschikbaar voor aangepaste temperatuurbereiken
• Positioneringsnauwkeurigheid: 1% van het volledige bereik (lineaire cam)
• Gevoeligheid: 0,25% van het signaalbereik
• Hysteresis: 0,5% van de volledige slag
• Lineariteit: 1% van de volledige slag
• Cv maximale lage stroom: ND 1/4" inlaat = 0.34; ND 1/4" uitlaat = 0.34
• Luchtverbruik: 1,02 Nm3/h (0,6 SCFM) bij 400 kPa (60 psi)
• Voedingsaansluiting: ND 1/4"
• Elektrische aansluiting: ND 1/2" NPTF
• Gewicht: Compacte industriële constructie (standaardvariant)
• Naleving: EN ISO 9001 kwaliteitsnorm; ATEX-conform voor gevaarlijke gebieden

De IMI STI PT-serie SR/CCK-kleppositionator wordt op grote schaal toegepast in procesautomatiseringssystemen in industriële sectoren met een hoge vraag en fungeert als een cruciaal besturingscomponent voor pneumatische klepsets.Belangrijkste toepassingen zijn::

• Olie- en gasproductie-, raffinage- en pijpleidingssystemen
• Chemische en petrochemische verwerkingsinstallaties
• Energieopwekking (warmte-, water- en gascentrales)
• Metalenproductie en metallurgische verwerking
• Offshore industriële installaties en toepassingen op zee
• Zware productie met zware omgevingsomstandigheden
• Processystemen waarvoor kopervrije componenten nodig zijn
• industriële leidingen met vlinder-, stekker- en kogelvalen
• Roterende en lineaire actuatorbesturing in procesautomatisering
• Operaties in gevaarlijke gebieden met explosieve atmosfeer

Het is ontworpen voor proportioneel bedienen van roterende enkel- of dubbelwerkende aandrijvingen (voor vlinder-, stekker- en kogelkleppen) en kan met lineaire aandrijvingen worden gebruikt wanneer deze met een specifieke beugel worden gekoppeld.

Ja, het heeft een robuust ontwerp dat geschikt is voor buiteninstallatie en is ook aangepast voor offshore, zandstorm, kopervrij en verschillende harde industriële omgevingsomstandigheden.

Een volledige constructieoptie van roestvrij staal wordt aangeboden, die een superieure corrosiebestendigheid biedt voor chemische, petrochemische en industriële omgevingen met een hoge luchtvochtigheid.

Speciale kamprofielen zijn op aanvraag verkrijgbaar, met standaard lineaire kammen tot 270° hoek die de meest gebruikelijke stroomlengtes van de aandrijver ondersteunen.

Ja, het is uitgerust met een split range signaal spoel klep, ondersteunt 3-9 / 9-15 psi split range input signalen voor diverse procesbesturing vereisten.

De positioner is voorzien van duidelijke afstanden en hoeken voor eenvoudige kalibratie ter plaatse; het modulaire zware ontwerp minimaliseert onderhoudsbehoeften,met gemakkelijke toegang tot onderdelen voor routinematig onderhoud.

Ja, het is gebouwd om te voldoen aan de ATEX-richtlijnen voor potentieel explosieve atmosfeer, waardoor het geschikt is voor gevaarlijke gebieden in de olie-, gas- en chemische sector.

De drukmeters zijn standaard accessoire, met op aanvraag aangepaste bevestigingsbeugels en aansluitingsadapters voor specifieke installatievereisten.

Voor productonderzoeken, technische ondersteuning, aanpassingsverzoeken en bestelling kunt u contact met ons opnemen via:

Wechat/what's app/telefoonnummer: +8613472860702

Ons professionele team biedt tijdige en op maat gemaakte oplossingen voor uw automatisering van processen en klepbeheersbehoeften.
