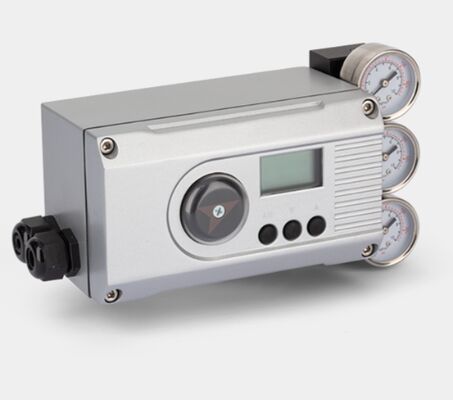

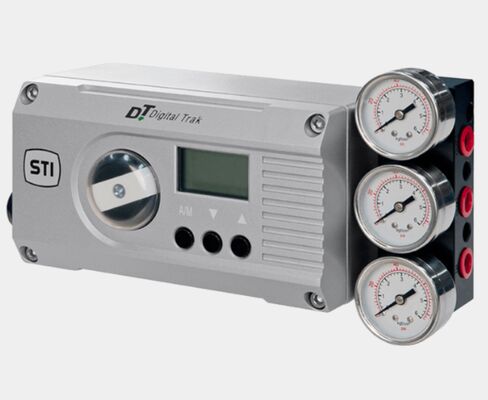

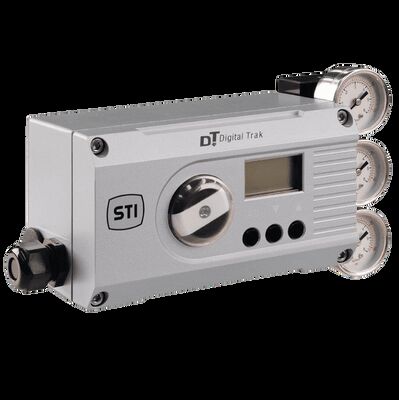

IMI STI DigitalTrak DT DT2 Elektro-pneumatische positioner voor energiecentrales voor de petrochemische metaalproductie

De IMI STI DigitalTrak DT DT2 Electro Pneumatic Positioner is een intelligent instrument met een loop met hoge prestaties, dat dient als kernbesturingscomponent van pneumatische kleppen.Gebaseerd op geavanceerde microprocessortechnologie, neemt het een elektrisch besturingssignaal van 4÷20 mA van het automatiseringssysteem aan en vangt het werkelijke positie-signaal van de klep op via ingebouwde positiesensoren.De interne software van het apparaat vergelijkt de twee signalen in realtime om de luchtinlaat en -uitlaat van de aandrijving nauwkeurig te regelenHet vervangt de conventionele kleppositionair en ondersteunt directe toegang tot het HART-communicatienetwerk.de uitwisseling van informatie tussen het positioneringsinstrument en het besturingssysteem in twee richtingen mogelijk makenDe DT DT2 is compact en krachtig ontworpen en heeft een hoge betrouwbaarheid en een sterke aanpassingsvermogen voor industriële omgevingen.

• Hoogprecisiepositieregeling: Overwint effectief de wrijving van de aandrijver en de onevenwichtige kracht, met uitstekende lineariteit en lage hysteresis voor een nauwkeurige positionering van de klep.
• Intelligente zelfadapterende functies: Uitgerust met automatisch afstemmen voor kalibratie en automatisch diagnostisch systeem, waarbij automatische nul-/span-zoek- en besturingsparameteroptimalisatie wordt gerealiseerd.
• HART-communicatiecompatibiliteit: Direct toegang tot het HART-netwerk om afstandsbewaking, parameterconfiguratie en gegevensoverdracht te realiseren.
• Geïntegreerde kernmodules: ingebouwde inrichting voor de bescherming tegen signaalverlies en geïntegreerde positiesender voor realtime feedback van de valppositie (4~20 mA gelijkstroomsignaal).
• Gebruikersvriendelijke werking: met een speciaal kalibratie-display, ondersteunt lokale/afgelegen parameterinstelling en directe handmatige bediening zonder het deksel te openen.
• Robuust industrieel ontwerp: Compacte structuur met modulaire constructie, minder mechanische onderdelen, sterke trillingsweerstand en geïntegreerde bliksembeschermingsmodule om overspanningsschade te verminderen.
• Lage exploitatiekosten: Loop-aangedreven door 4-20 mA standaard twee-draad systeem, met een laag luchtverbruik en stabiele prestaties voor een lage onderhoudsbehoefte.
• Flexible installatie: Ondersteunt toebehoren voor afstandsmontage en is compatibel met een-/dubbelwerkende actuatoren voor verschillende installatievereisten.

De IMI STI DigitalTrak DT DT2 wordt als professionele pneumatische klepcontrolekern breed toegepast in industriële automatiseringssystemen die een nauwkeurige stroom-, druk-, temperatuur- en niveaucontrole vereisen.voornamelijk betrekking hebben op de volgende sectoren::

• Aardolie en aardgas (raffinaderijen, olie- en gasopwekking en -vervoer, petrochemische verwerking)
• Chemische industrie (basisproductie van chemicaliën, fijnproductie van chemicaliën, verwerking van chemische materialen)
• Elektriciteitsopwekking (warmtecentrales, waterkrachtcentrales, gascentrales, bedieningssystemen)
• Metallurgie en mijnbouw (stalen smelting, verwerking van niet-dermetalen, mineraalverwerking)
• Pulp- en papierindustrie (papierproductieprocescontrole, bereiding en verwerking van pulp)
• Lichte industrie (voedsel- en drankenindustrie, farmaceutische industrie, textiel- en drukindustrie)
• Waterzuivering en milieubescherming (afvoerwater, watervoorziening, afvalgaszuivering)
• Algemene industriële procesbesturing (automatische besturingssystemen op basis van DCS/PLC, installaties voor procesbewaking op afstand)

A1: Controleer eerst of de toevoerluchtdruk hoger is dan 1,4 bar en stel deze, indien onvoldoende, in het standaardbereik.Controleer de luchtlus op lekken en herinitialiseer de positioner als het initialisatieproces voortijdig is gestopt.

A2: "Down" betekent dat het nulpunt van de positiesensor te laag is en "up" geeft aan dat het spanpunt te hoog is.Gelieve de installatie opnieuw te controleren volgens de handleiding en de positie van de installatiebeugel af te stemmen, en indien nodig opnieuw initialiseren.

A3:Ga in.: In de normale modus druk je 3 seconden lang tegelijkertijd op de A/M- en △-knoppen (de bovenste lijn geeft de parameterwaarden weer, de onderste lijn geeft de parameternamen).Uitgang: Druk gedurende 3 seconden alleen op de A/M-knop om terug te keren naar de normale modus.

A4: De belangrijkste redenen zijn onder meer de omgekeerde polariteit van externe elektrische verbindingen, het falen van de positiefeedbackmodule of nul/span drift.vervolgens de nul/span van de module aftrekken; vervang de feedbackmodule indien het probleem aanhoudt.

A5: 1) Houd de luchttoevoer droog en schoon en laat regelmatig water en verontreinigingen uit de luchtregelaar afkomen; 2) Controleer of de feedbackverbinding los is en trek hem tijdig aan;3) Houd de drukmeter vrij voor realtime monitoring van de luchtdrukstatus; 4) Herinitialiseer de positioner als er na onderhoud een nul/spanfout optreedt.

A6: Controleer eerst of het invoersignaal normaal is (≥ 3,6 mA), controleer vervolgens de schroeven van de elektrische aansluiting en trek losse schroeven aan; als het scherm nog steeds niet werkt,het hoofdbord kan defect zijn en vervangen moeten worden.

Voor productconsultatie, technische ondersteuning, offerte en bestelling kunt u contact met ons opnemen via de volgende kanalen:

Wechat/what's app/telefoonnummer: +86 13472860702

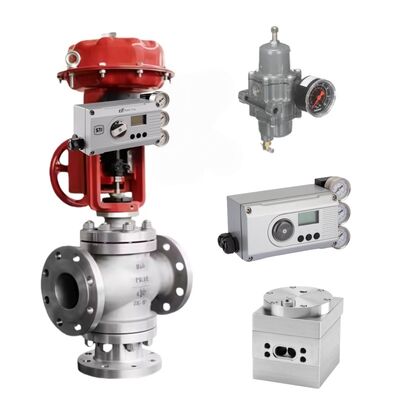

1. IMI STI Pneumatische actuatoren (een-/dubbelwerkend, voor koppeling met DT-positionair DT2)
2. STI-kits voor kleptoebehoren (luchtfilterregulatoren, magnetische kleppen, grensschakelaars)
3. IMI STI HART-communicatiepoorten (voor netwerkintegratie op afstand en gegevensbeheer)
4. IMI STI Explosiebestendige ventielpositionairs (voor toepassingen in gevaarlijke gebieden in de olie- en gasindustrie/chemische industrie)
5. IMI STI Digitale klepregelaars (geïntegreerde besturing en positionering voor processystemen met hoge precisie)
