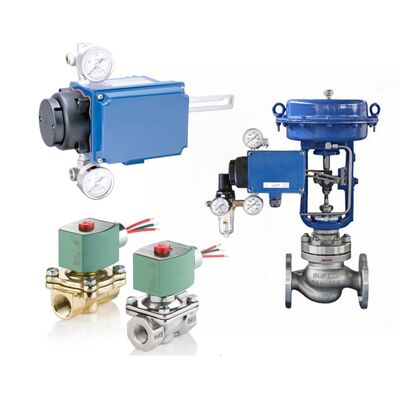

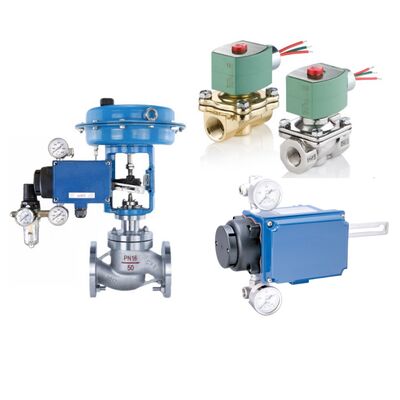

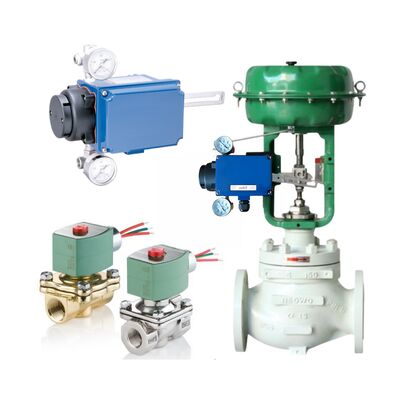

ASCO-solenoïde spoelkleppen en Azbil-serie 100 model AVP100 102 Smart Valve Positioner Valve Controller

Azbil's Smart Valve Positioner 100 Series (AVP100/102) is een microcontroller-gebaseerd apparaat dat 4-20 mA gelijkstroom-invoersignalen omzet in pneumatische uitgang om de kleppositie te regelen.De AVP100 is alleen analoog.De AVP102 ondersteunt elektrische aanpassingen voor de relatie tussen de ingangs-kleppositie, inclusief splitsing en aangepaste stroomcurven.met een vermogen van niet meer dan 50 WDe positioner bevat een VTD-sensor voor feedback, een EPM voor elektro-pneumatische omzetting en een pilot-relay voor luchtversterking.het waarborgen van nauwkeurige controle met diagnostiek voor betrouwbaarheid in industriële omgevingen.

• Automatisch instellen en kalibreren: door een schakelaar geactiveerd programma detecteert het actuatortype en past nul/span aan; handmatig nul/span via schroevendraaier.
• HART-integratie (AVP102)Ondersteunt HART-communicator of CFS100-software voor configuratie, dummy-signalen en diagnoses zoals afwijkingsalarm en temperatuursalarm.
• Configuratie van de besturing: PARAM-instellingen voor actuatorgrootte, hysteresis (LIGHT/MEDIUM/HEAVY), PID-parameters voor geoptimaliseerde respons.
• Foutbeveiliging en veiligheid: Foutvrije positie bij kritieke storing, schokdemper, bliksembescherming (12 kV/1000 A), beschermende aarding < 100 Ω.
• Onderhoudsfuncties: A/M-schakelaar voor handmatige luchtbypass (single-acting), EPM-balansregeling, zelfdiagnose voor RAM/ROM/NVM-fouten.
• Blocdiagram: Inputconversie, PID-berekening, EPM-driver, piloot-relais, VTD-feedback; luchttoevoer 140-700 kPa voor een evenwichtige werking.
• Omgekeerde relais voor dubbel optreden: Integreert voor tegengestelde drukuitgang, met OUT1 tot SVP en OUT2-balans.

Geoptimaliseerd voor precisie-kleppositionering in procesindustrieën die robuuste prestaties vereisen, zoals petrochemische raffinaderijen en elektriciteitscentrales.Fisher.Geschikt voor gevaarlijke plaatsen met vlamwerende goedkeuringen, voor het ondersteunen van besturingslussen in systemen met hoge magnetische interferentie of trillingen.

• Wat te doen als VTD FOUL fout?Controleer de feedbackhefboom binnen een hoek van ±20°, de VTD-aansluiting, de invoerleiding; neem contact op met Azbil indien dit blijft.
• HI/LO EPM OUT fout?Controleer de luchttoevoer, invoer > 4 mA, A/M in Auto, schoon mondstuk/opening, pas EPM-balans aan, test met variabele invoer.
• OVER TEMP fout?Controleer de SVP-temperatuur en verhuis naar een koeler gebied.
• Een fout?Zorg ervoor dat het invoersignaal ten minste 3,85 mA is.
• ACT ERR fout?Verhoog de luchttoevoer, controleer 1-10 psig, ondertekenaar met ValVue, voer het signaal uit.

Telefoon/WeChat/WhatsApp:

+8613916209596

E-mail:Svetama@gbsxj.com

• Booster Relay: voor een verbeterde luchtstroom in grote actuatoren.
• CFS100 Veldcommunicatiesoftware: voor gedetailleerde configuratie en diagnose.
• HART Communicator Model 375: voor AVP102-operaties.
• Verlengingshefboom: voor terugkoppelingshoeken van meer dan 20°.
• Lijnadapters: voor elektrische verbindingen in gevaarlijke gebieden.
