Pneumatische kogelklepcontroller DVC6200 DVC2000 en ASCO-magneetklep en FLOWSERVE 3200MD 520MD 3800MD klepstandsteller

Productoverzicht

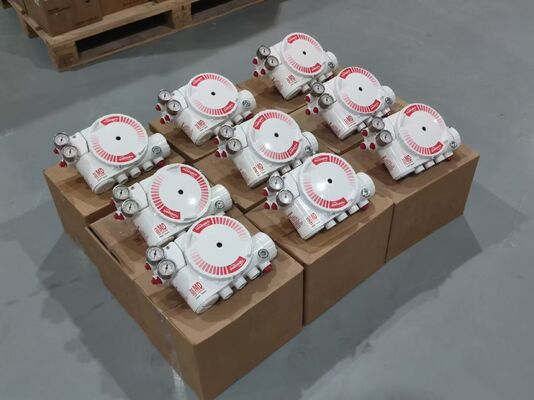

De Flowserve Logix 3200MD is een tweedraads digitale klepstandsteller met 4-20 mA-ingang die gebruikmaakt van geavanceerde piëzotechnologie voor nauwkeurige, responsieve kleppositionering. Het ondersteunt zowel enkel- als dubbelwerkende actuatoren in lineaire of roterende configuraties, volledig aangedreven door het stuursignaal. Lokale interface-opties maken de installatie eenvoudig, terwijl het HART-protocol communicatie en diagnostiek op afstand mogelijk maakt.

Functies

• State-of-the-art piëzo-klepbediening voor snelle respons en hoge betrouwbaarheid.
• Lokale status-LED's voor snelle visuele feedback.
• Lokale DIP-schakelaars en kalibratieknoppen voor aanpassingen ter plaatse.
• Automatische afstemming met dynamische versterkingsselectie voor optimale prestaties.
• Maakt gebruik van het HART 5-protocol voor configuratie en monitoring.
• Eenvoudige kalibratie via lokale interface of HART-handheld.
• Ondersteunt analoge of digitale commandobronnen (0% gesloten, 100% open).

Technische specificaties

Voeding: tweedraads, 4-20 mA; 10,0 tot 30,0 VDC. Conformiteitsspanning: 10,0 VDC @ 20 mA. Effectieve weerstand: 495 Ω @ 20 mA (voeg 20 Ω toe als HART actief is). Minimale bedrijfsstroom: 3,6 mA (zonder AO-kaart); 3,85 mA (met AO-kaart). Maximale spanning: 30,0 VDC. Communicatie: HART-protocol. Dode band: <0,1% volledige schaal. Herhaalbaarheid: <0,05% volledige schaal. Lineariteit: <0,5% (roterend), <0,8% (glijdende steel) volledige schaal. Luchtverbruik: <0,3 SCFM (0,5 Nm³/uur) @ 60 psi (4 barg). Luchtcapaciteit: 12 SCFM @ 60 psi (4 barg) (0,27 Cv). Bedrijfstemperatuur: Standaard -20° tot 80°C (4° tot 176°F); Lage optie -40° tot 176°F (-40° tot 80°C). Materiaal behuizing: gegoten, gepoederlakt aluminium of roestvrij staal. Gewicht: 3,9 kg aluminium; 20,5 pond (9,3 kg) roestvrij staal. Classificaties voor gevaarlijke gebieden: Explosiebestendig Klasse I Div 1 Groepen BD, Ex d IIB+H2; Intrinsiek veilige klasse I Div 1 Groepen AG, Ex ia IIC; Niet-vonkend middel Klasse I Div 2 AD.

Toepassingen

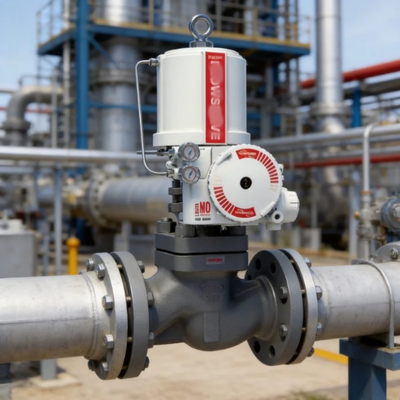

Vaak gebruikt voor nauwkeurige controle van regelkleppen in de olie- en gassector, chemische verwerking, energieopwekking en raffinage – ideaal waar een betrouwbare positionering, een laag luchtverbruik en naleving van de voorschriften in gevaarlijke omgevingen nodig zijn.

Veelgestelde vragen

Vraag: Hoe wordt het aangedreven? A: Volledig voorzien van lusvoeding door het 4-20 mA-signaal, geen externe voeding vereist.

Vraag: Wat maakt kalibratie eenvoudig? A: Lokale DIP-schakelaars, knoppen en automatische afstemming vereenvoudigen de installatie ter plaatse.

Vraag: Kan het roterende en lineaire kleppen verwerken? A: Ja, werkt met zowel enkel- als dubbelwerkende actuatoren in roterende of lineaire montage.

Vraag: Is het geschikt voor gevaarlijke locaties? A: Ja, met explosieveilige, intrinsiek veilige en niet-vonkende goedkeuringen.

Vraag: Hoe is het luchtverbruik? A: Laag, minder dan 0,3 SCFM bij 60 psi, voor efficiënte werking.

Neem contact met ons op

E-mail: tracychen@gbsxj.com; tracy@gongboshi.com

WhatsApp: +8617799852698

Wechat/Telefoon: 13032169170

Gerelateerde producten

Overweeg de Logix 3200MD+ voor verbeterde diagnostiek en alarmen, of de Logix 3800 voor nieuwere modulaire ontwerpen met druksensoren.
