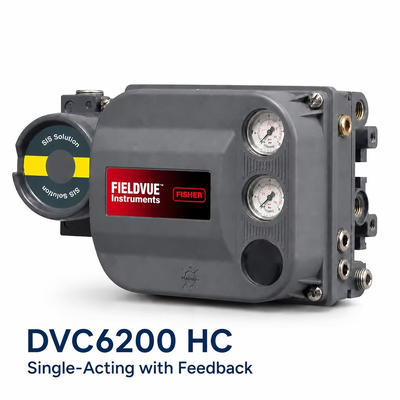

DVC6200 HC digitale klepcontrolleris een digitale klepcontroller ontworpen voorpositionering van de pneumatische regelklepin industriële procestoepassingen. Het converteert een4–20 mA DC-stuursignaalin een pneumatisch uitgangssignaal en steunenHART 5- of HART 7-communicatievoor configuratie, bedrijfsstatus en diagnostische informatie.
DeHC (HART Communicerend) instrumentniveaubiedt digitale communicatie- en klepstatusbewakingsfuncties, waardoor het geschikt is voor toepassingen die een betrouwbare kleppositionering en gemakkelijke veldconfiguratie vereisen.
Belangrijkste kenmerken
- 4–20 mA DC-ingangssignaal, met split-variërend beschikbaar
- HART 5 / HART 7-communicatie
- HART-communicatie (HC) instrumentniveau
- Linkageloze, contactloze positiefeedback
- Pneumatische uitgangvoor actuatorbesturing
- Ondersteuntenkelwerkend direct, enkelwerkend omgekeerd en dubbelwerkendconfiguraties
- Geschikt voorlineaire regelkleppen met glijdende steel
- Geschikt voorkwartslag roterende regelkleppen
- Digitale klepstatusbewaking en diagnostische waarschuwingen
- Tweetraps pneumatisch ontwerp voor snelle reactie op grote veranderingen in het setpoint en nauwkeurige reactie op kleine veranderingen
- Oplopende uitschakeling zorgt voor een soepele overgang van smoren naar uitschakeling
- Dankzij de modulaire constructie kunnen geselecteerde componenten worden onderhouden zonder dat de lokale bedrading en pneumatische leidingen hoeven te worden verwijderd
- Compatibel met van toepassingIEC-, VDI/VDE- en NAMUR-montagenormen

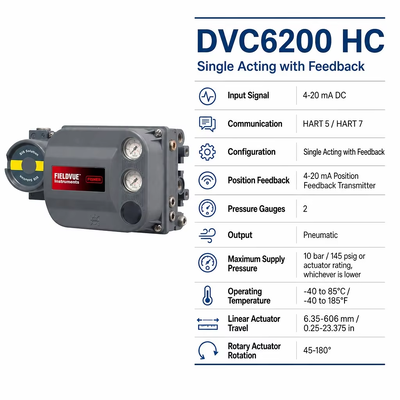

Technische specificaties
| Specificatie |
DVC6200HC |
| Producttype |
Digitale klepcontroller/digitale klepstandsteller |
| Instrumentniveau |
HART-communicatie (HC) |
| Ingangssignaal |
4–20 mA gelijkstroom |
| Mededeling |
HART5 / HART7 |
| Uitvoer |
Pneumatisch |
| Actie |
Enkelwerkend direct / enkelwerkend omgekeerd / dubbelwerkend |
| Minimale stuurstroom |
4,0mA |
| Maximale spanning |
30 V gelijkstroom |
| Maximale toevoerdruk |
10,0 bar / 145 psig of actuatorvermogen, welke van de twee het laagst is |
| Minimale uitvoerbereik |
0,4 bar / 6 psig |
| Maximaal uitgangsbereik |
9,5 bar / 140 psig |
| Aanvoer medium |
Schone, droge, niet-corrosieve lucht of aardgas |
| Bedrijfstemperatuur |
-40 tot 85°C / -40 tot 185°F |
| Optie voor extreme temperaturen |
-52 tot 85°C / -62 tot 185°F |
| Lineaire actuatorbeweging |
6,35–606 mm / 0,25–23,375 inch |
| Roterende actuatorrotatie |
45°–180° |
| Pneumatische verbindingen |
1/4 NPT vrouwelijk |
| Elektrische aansluiting |
1/2 NPT vrouwelijk of M20 |
| Aanbevolen slangen |
3/8 inch. |
| Behuizing |
IP66 voor toepasselijke configuraties |
| Huisvesting |
Aluminium standaard / RVS optioneel |
Toepassingen
DVC6200HC is geschikt voorindustriële procesbeheersing, inbegrepenolie en gas, petrochemie, chemische verwerking, energieopwekking, water- en afvalwaterzuivering, raffinage en algemene procesautomatisering.

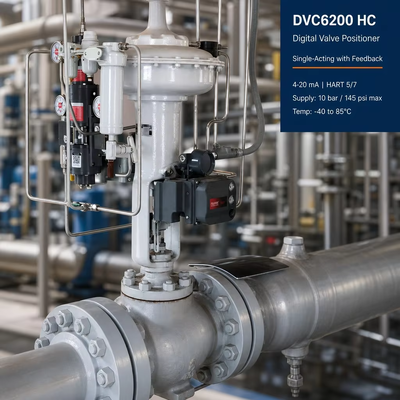

Typische toepassingen zijn onder meer de positionering van pneumatische regelkleppendebiet-, druk-, temperatuur- en niveauregeling, evenals automatisering van lineaire en roterende kleppen.
Ondersteuning voor configuratie en compatibiliteit
De controller kan worden geconfigureerd voor verschillende actuator- en kleptoepassingen. Beschikbare opties kunnen zijn:manometers, geïntegreerde filterregelaar, laag-ontluchtingsrelais, constructie voor extreme temperaturen, montage op afstand, roestvrijstalen behuizing, 4–20 mA positiezender en eindschakelaar, afhankelijk van de geselecteerde configuratie.
Geef bij het aanvragen van een offerte het klepmodel, het actuatormodel, het benodigde aantal, de naamplaatinformatie of de productfoto op. Wij kunnen u helpen bij het verifiëren van de geschikte DVC6200 HC-configuratie en u prijzen en beschikbaarheid verstrekken.
Informatie vereist voor offerte
Productmodel:DVC6200HC
Hoeveelheid:Vereiste eenheden
Ventiel:Type / model / maat
Aandrijving:Type / model / toevoerdruk
Mededeling:HART5 / HART7
Opties:Meters / filterregelaar / positiezender / eindschakelaar / montage op afstand, indien nodig
Toepassing en bedrijfsomstandigheden:Medium / temperatuur / toevoerdruk
Bestemming:Land / Haven
Bent u niet zeker van de configuratie? Stuur ons een foto van het typeplaatje van het product of een foto van de klep/actuator. Ons technische team kan helpen bij het verifiëren van de geschikte configuratie vóór de offerte.
