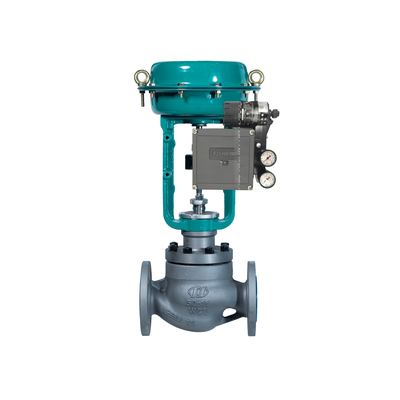

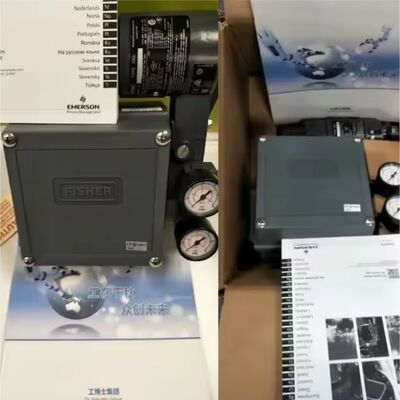

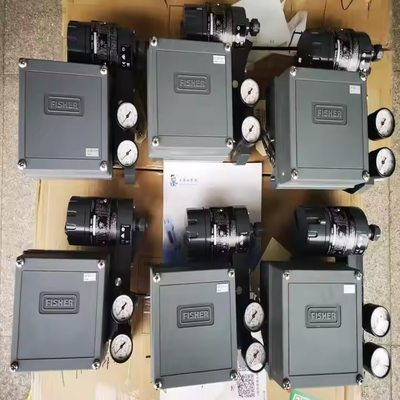

3582i Elektro-pneumatische positioner 4-20mA voor lineaire pneumatische enkelwerkende actuatoren in roestvrij staal

Productoverzicht

De 3582i is een elektro-pneumatische kleppositionair gebouwd voor diafragma-aangedreven, glijdende stemprofielen.Bestaat uit een 582i elektropneumatische omvormer die is gemonteerd op een 3582 pneumatische ventielpositionairDe omvormer ontvangt een DC-stroom-invoersignaal en produceert een evenredige pneumatische uitgang door middel van een spuitstuk/flapper arrangement.een afzonderlijk gemonteerde transducer niet meer nodig.

Het apparaat geeft een nauwkeurige positie van de klepstam die evenredig is met het DC-stroominvoersignaal.Het is een beproefd ontwerp dat bekend staat om zijn snelle reactie en het vermogen om trillingen te weerstaan die in de meeste plantenomgevingen voorkomen.Een laag luchtverbruik in vaste toestand draagt bij aan een efficiënte werking.

De nul- en spanregeling is met een schroevendraaier en een sleuteltoestel toegankelijk.Veranderingen in de voedingsdruk en de klepbelasting hebben een minimale invloed op de werking van de positionerDe behuizing, de onderdelen en de pakkingsmaterialen worden geselecteerd om bestand te zijn tegen ruwe omgevingen en de positioner bloedt lucht uit de interne delen voor extra bescherming.

Technische specificaties

Toepassingsindustrie

De 3582i wordt gebruikt met diafragma-aangedreven, glijdende stam controle klep assemblages in de procesindustrie.Het instelbare nul- en spanbereik maakt het gebruik van alle standaardinvoersignalen mogelijkAangezien eenheden uit één positioneringsfamilie verschillende besturingstoepassingen omvatten, worden de basisvereisten voor de voorraad van reserveonderdelen vereenvoudigd.

Veel voorkomende problemen

• Positioner reageert niet op het signaal: Controleer de voedingsdruk en de pneumatische aansluitingen. Controleer of de mondstuk/flapper niet verstopt is en of de relais werkt.

• De positie van de klepstam komt niet overeen met het invoersignaal.Controleer of de campositie overeenkomt met de beweging en de werking van de aandrijver.

• Onregelmatige werking of oscillatie: Controleer op luchtlekken in buizen en fittings. Controleer op overmatige wrijving in de klepverpakking of actuator.

• Versmeltingsdrukschommelingen beïnvloeden de positieDe 3582i is ontworpen om het effect van veranderingen van de toevoerdruk te minimaliseren, maar extreme schommelingen kunnen nog steeds problemen veroorzaken.

• Vervangingsmodellen

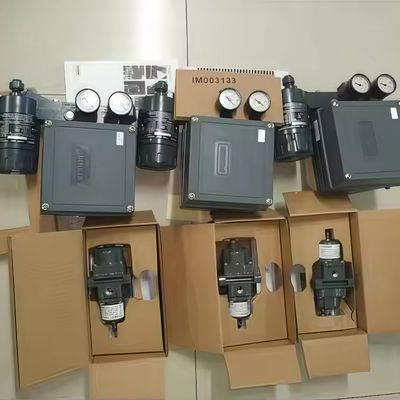

De 3582i is een oud pneumatisch positioneringsapparaat.de DVC6200- of DVC2000-digitale klepcontrollers zijn de moderne equivalenten van dezelfde productlijnDe 582i-omvormer kan ter plaatse worden geïnstalleerd op een bestaande 3582 pneumatische positioner om deze te upgraden naar een 3582i-configuratie.Hoewel dit kan vereisen van het wijzigen van positioner montage en input signaal bereikVoor alternatieven van verschillende leveranciers, controleer de actuatormontage, het bereik en de compatibiliteit van het invoersignaal voordat u bestelt.
