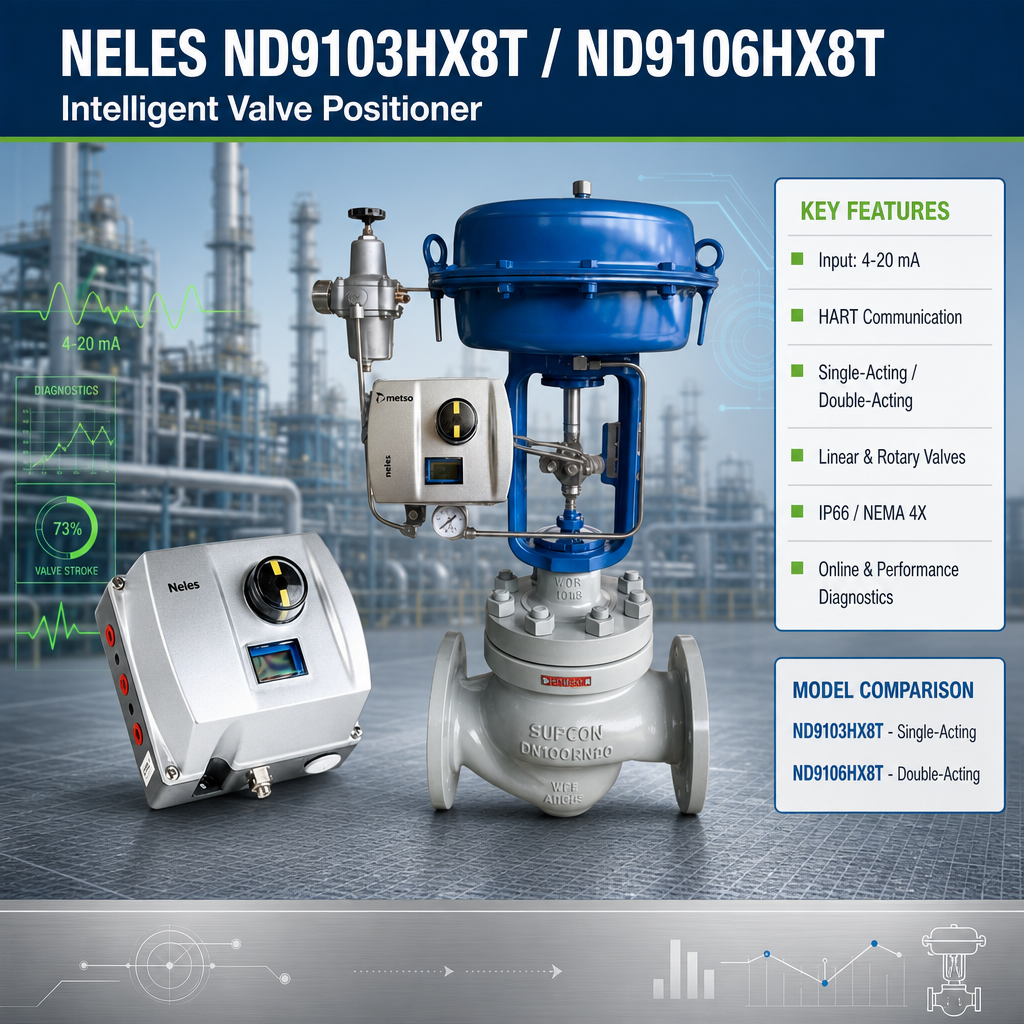

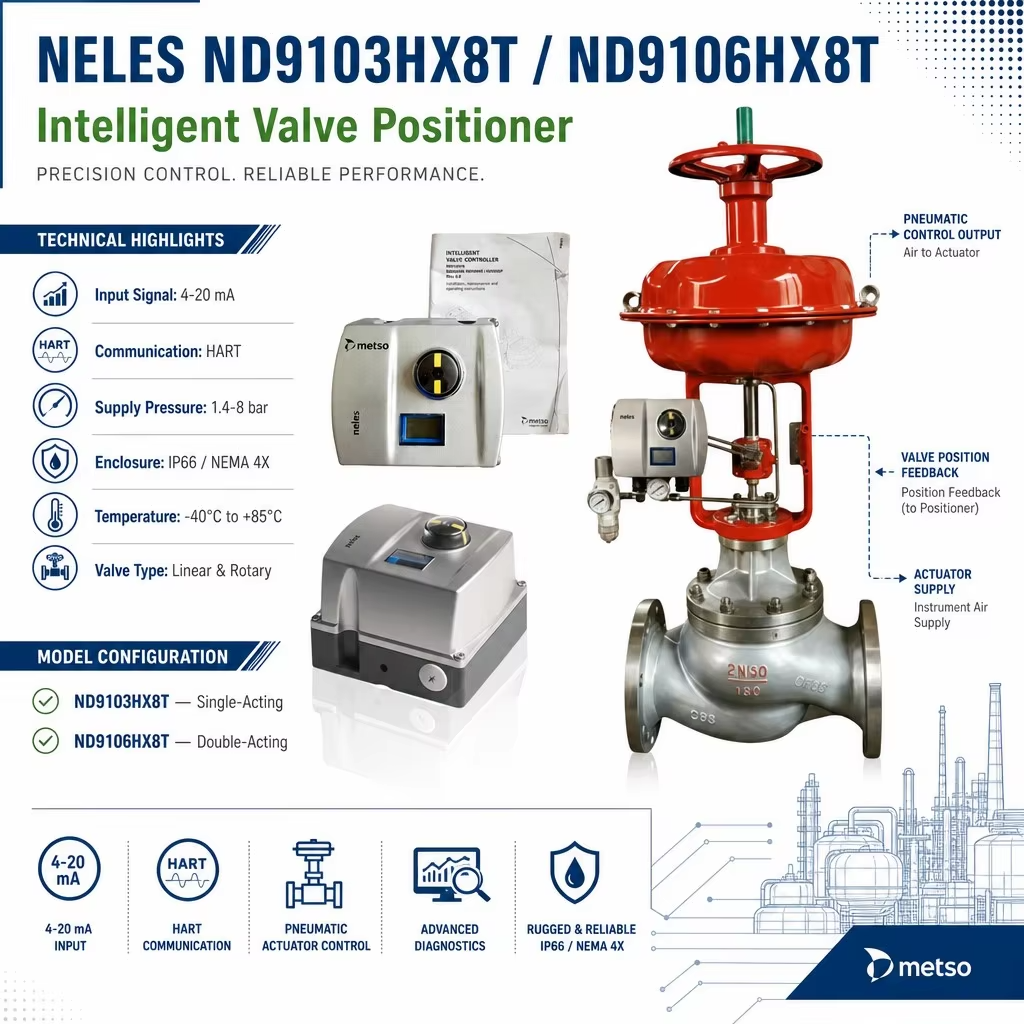

Neles ND9103HX8T / ND9106HX8T Intelligente Ventielpositie-regelaar

Productoverzicht

De Neles ND9103HX8T en ND9106HX8T zijn intelligente digitale ventielpositie-regelaars uit de ND9000-serie. Ze worden gebruikt om pneumatische ventielactuatoren te regelen door een 4–20 mA regelsignaal om te zetten in een pneumatische output en continu de ventielpositie te bewaken.

De twee modellen zijn ontworpen voor verschillende actuatorconfiguraties. De ND9103HX8T is voor enkelwerkende actuatoren, terwijl de ND9106HX8T is voor dubbelwerkende actuatoren.

Het ND9000-platform ondersteunt zowel lineaire als roterende ventielen en biedt lokale of externe configuratie, ventieldiagnostiek en digitale communicatie. De positie-regelaar kan ook op verschillende actuator types worden gemonteerd met geschikte montageopstellingen.

Voor vervangingsprojecten moeten het actuator type, het communicatieprotocol, de montageopstelling en het bestaande positie-regelaar model worden gecontroleerd voordat er besteld wordt.

Technische Specificaties

Definitieve specificaties zijn afhankelijk van de volledige modelcode en de geselecteerde configuratie. Het luchtbereik, certificeringen, feedbackopties en montagegegevens moeten vóór aankoop worden bevestigd aan het typeplaatje of de bestelcode.

Toepassingsindustrie

De ND9103HX8T en ND9106HX8T worden gebruikt in procescontrolesystemen waar pneumatische ventielen elektronische positiecontrole en diagnostische functies vereisen.

Typische toepassingsgebieden zijn:

• Olie & Gas— procesventielen, pijpleidingen en productiefaciliteiten

• Petrochemie— flow- en procesregeling

• Chemische Verwerking— geautomatiseerde regelklepsystemen

• Energieopwekking— pneumatische ventielregeling in installatiesystemen

• Pulp & Papier— procesregelingsapplicaties

• Water & Afvalwater— geautomatiseerde procesventielen

• Scheepvaart en Offshore— toepassingen die geschikte goedgekeurde configuraties vereisen

• Algemene Procesautomatisering— lineaire en roterende regelkleppen

Het ND9000-platform is ontworpen om te integreren met de belangrijkste DCS-systemen en kan worden uitgerust op Neles of actuatoren van derden met geschikte montagekits.

Veelvoorkomende Problemen

Positie-regelaar reageert niet op het 4–20 mA signaal

Controleer eerst de lusbedrading, het ingangssignaal en de stroomcondities. De configuratie van de positie-regelaar moet ook worden gecontroleerd om er zeker van te zijn dat het ingangssignaal correct wordt herkend.

Ventiel bereikt de vereiste positie niet

Controleer het actuator type, de ventielslag, de montage-uitlijning en de kalibratie-instellingen. Voor vervangende installaties moet de positie-regelaar worden geconfigureerd volgens het werkelijke ventiel en de actuator.

Kalibratie mislukt

Controleer de mechanische koppeling tussen de positie-regelaar en de actuator. Onjuiste montage of ongeschikte slaginstellingen kunnen het kalibratieproces beïnvloeden.

Luchtoutput is niet correct

Controleer de instrumentluchttoevoer, de pneumatische aansluitingen en de actuatorconfiguratie. De ND9103HX8T en ND9106HX8T zijn bedoeld voor verschillende actuatoropstellingen, dus het model moet overeenkomen met het actuator type.

HART-communicatie is niet beschikbaar

Controleer de lusbedrading en de HART-communicatieverbinding. Het regelsysteem of de handheld communicator moet ook compatibel zijn met de geselecteerde positie-regelaar configuratie.

Diagnostische informatie is niet beschikbaar

Beschikbare diagnostiek is afhankelijk van de positie-regelaar configuratie en de communicatie-instellingen. Controleer de communicatie-interface en configuratie voordat u de unit vervangt.

Vervangende Modellen

De ND9103HX8T en ND9106HX8T mogen niet als uitwisselbaar worden beschouwd, simpelweg omdat ze tot dezelfde ND9000-serie behoren.

Het belangrijkste verschil is de actuatorconfiguratie:

Voor een vervangingsbestelling moet daarom eerst het bestaande positie-regelaar model worden gecontroleerd.

Andere ND9000-modellen, zoals ND9102, ND9203 en ND9206, hebben verschillende configuraties of functies en mogen alleen worden overwogen na controle van de volledige modelcode.

Voor vervangingsapplicaties, gelieve te verstrekken:

• Bestaand positie-regelaar model

• Actuator type

• Ventieltype

• Ventielslag of rotatie

• Ingangssignaal

• Communicatieprotocol

• Luchttoevoer

• Montageopstelling

• Vereiste certificeringen

• Bedrijfstemperatuur

Waarom bij ons kopen

Modelgebaseerde Productlevering

Wij leveren industriële ventielpositie-regelaars volgens het werkelijke model en de configuratie die vereist is door het project.

Controle van Vervanging

Als u een bestaande ND9000 positie-regelaar vervangt, kunt u ons het typeplaatje of de modelcode sturen. Wij kunnen de belangrijkste configuratieverschillen controleren vóór de offerte.

Levering van Ventielen & Instrumenten

Ons productassortiment omvat ventielpositie-regelaars, regelkleppen, elektrische en pneumatische actuatoren, procesinstrumenten en gerelateerde ventielaccessoires.

Projectondersteuning

Voor industriële projecten kunnen wij assisteren bij productselectie, offertes, inkoop van reserveonderdelen en internationale levering.

Multi-merk Inkoop

Als uw project verschillende merken ventielen en instrumentatie gebruikt, kunnen gerelateerde producten samen worden ingekocht volgens de projectvereisten.

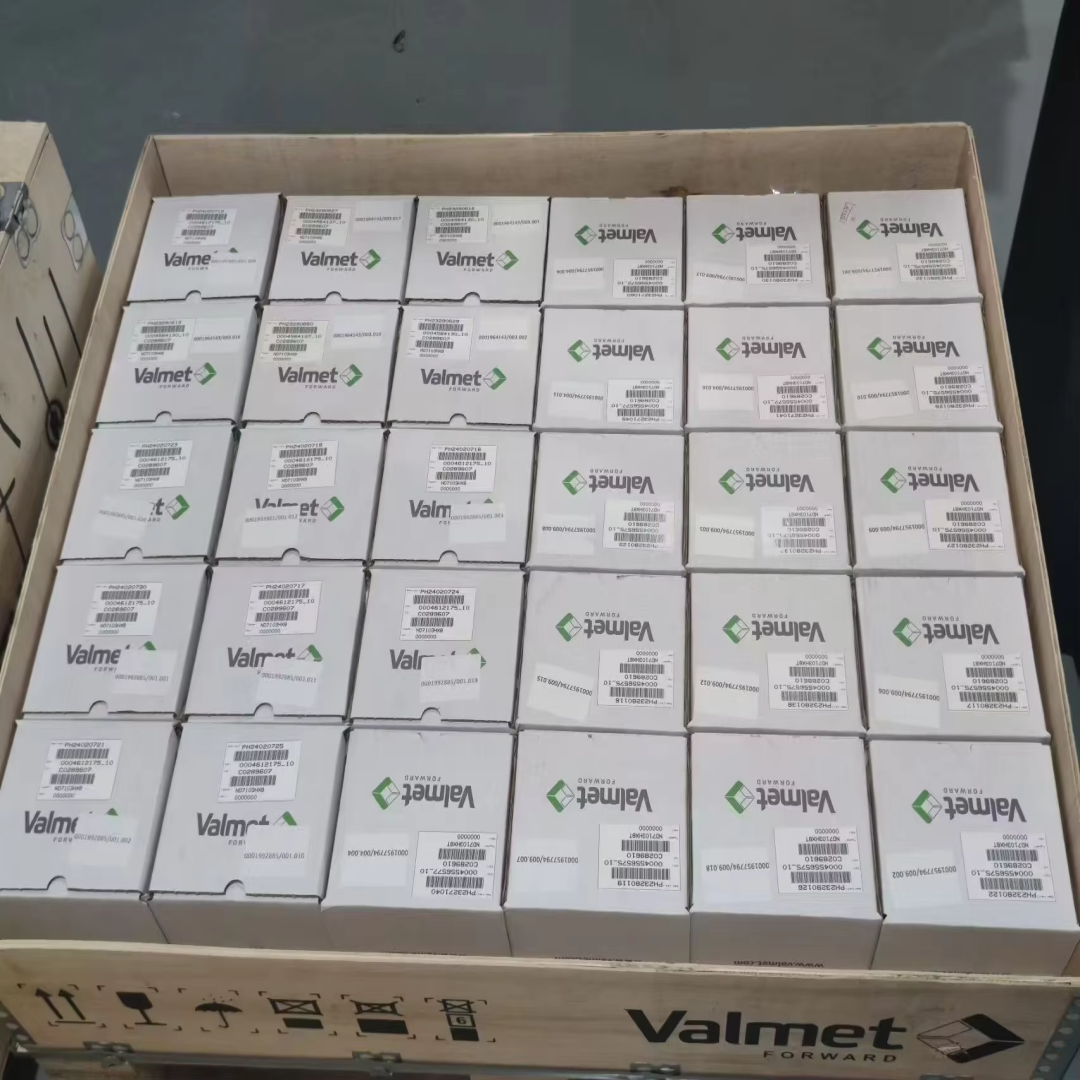

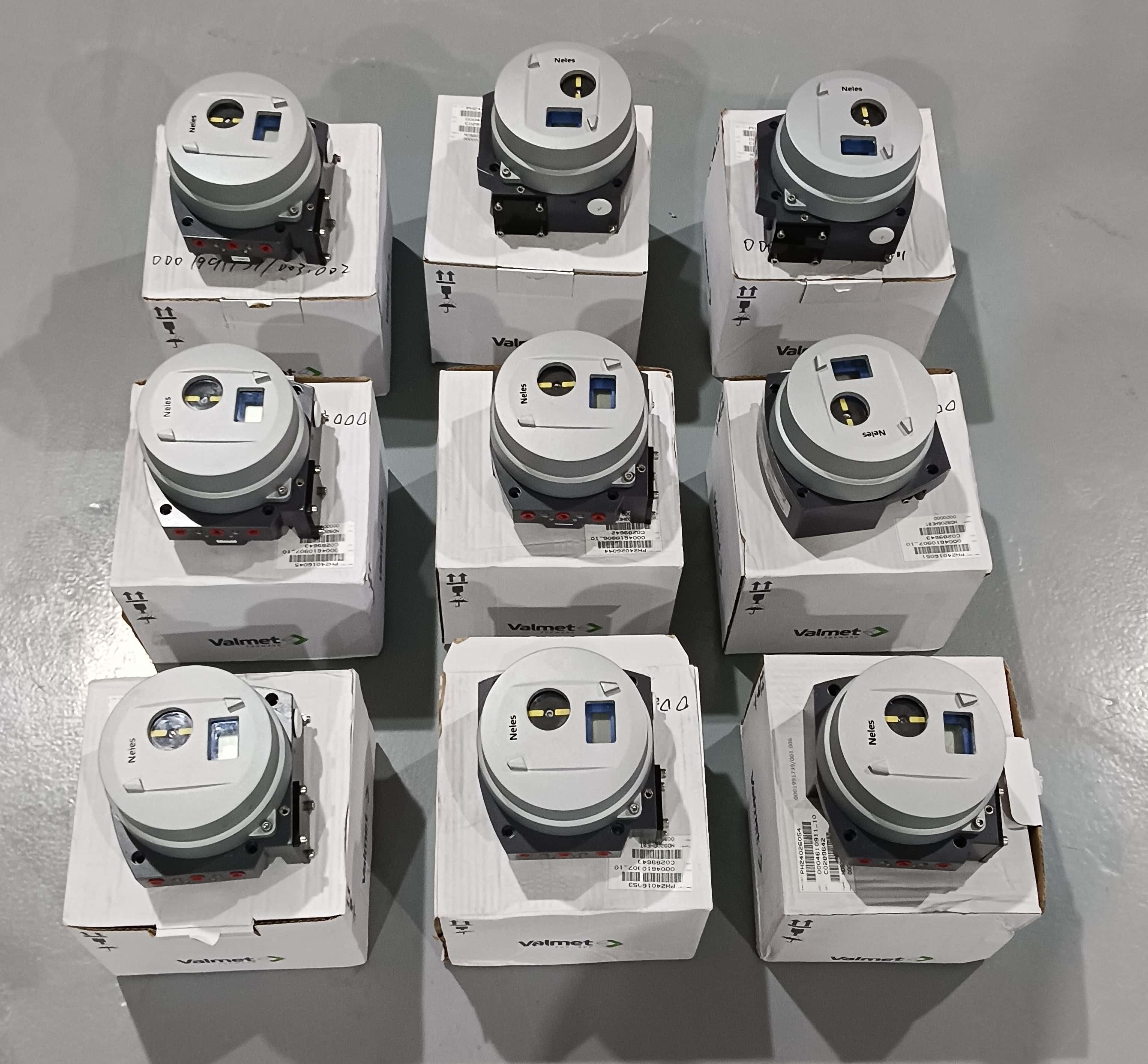

Voorraad & Levertijd

De voorraadbeschikbaarheid voor ND9103HX8T en ND9106HX8T is afhankelijk van de exacte configuratie, de hoeveelheid en het huidige leveringsschema.

Standaardconfiguraties kunnen een andere beschikbaarheid hebben dan speciale configuraties met specifieke certificeringen, montageopstellingen of andere opties.

Voor een nauwkeurige leveringsschatting, gelieve de exacte model, hoeveelheid en bestemmingsland te verstrekken. De huidige voorraad en levertijd moeten vóór bestelling worden bevestigd.

RFQ Formulier

Product: Neles ND9103HX8T / ND9106HX8T Ventielpositie-regelaar

Model:
ND9103HX8T of ND9106HX8T

Hoeveelheid:
Vereiste hoeveelheid

Bestaande Positie-regelaar:
Model / typeplaatje informatie

Actuator Type:
Enkelwerkend / Dubbelwerkend

Ventieltype:
Lineair / Roterend

Ingangssignaal:
4–20 mA of andere vereiste

Communicatie:
HART of vereist communicatieprotocol

Luchttoevoer:
Vereiste of bestaande luchttoevoer

Montage:
Bestaande actuator of montagekit informatie

Toepassing:
Olie & gas, chemie, energie, waterbehandeling of andere industrie

Bestemming:
Land / stad

Vereiste Leverdatum:
Project leveringsvereiste

Voor vervangingsprojecten wordt het aanbevolen om een foto van het bestaande positie-regelaar typeplaatje te sturen. Dit helpt ons om de exacte modelcode en configuratie te controleren vóór de offerte.
