Masoneilan SVI II Smart Digitale Klepstandsteller HART 4-20mA Auto Tune voor Pneumatische Actuatoren

Productoverzicht

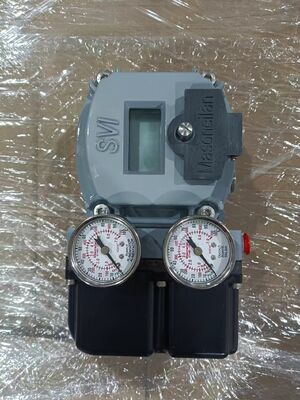

De Masoneilan SVI II is een 32-bits microprocessor digitale klep positioner met een lokale interface die een pneumatische actuator bedient met behulp van een twee-draad 4-20mA besturingssignaal.Het biedt tweerichtingscommunicatie met behulp van het HART-protocol., ondersteunt HART 5 of 7 over 4-20mA. Het universele ontwerp maakt een gemakkelijke retrofit mogelijk in plaats van bestaande analoge positioners op Masoneilan of niet-Masoneilan pneumatische actuatoren,met een vermogen van niet meer dan 50 kVA,.

Niet-contact positiesensortechnologie leest door de behuizing ∙ geen mechanische bewegende onderdelen komen in de hoofdholte van de behuizing, waardoor de levensduur wordt verlengd.Het LCD-scherm en de drukknoppen kunnen in alle gecertificeerde gevaarlijke omgevingen worden gebruikt.Een ontwerp is geschikt voor zowel roterende als lineaire toepassingen, op afstand of lokaal.

Technische specificaties

Toepassingsindustrie

De Masoneilan SVI II wordt gebruikt in de elektriciteitsproductie, raffinage, petrochemie, midstream olie en gas, en upstream olie en gas.koeltorens, reactorgebouwen, turbinegebouwen, warmteherstelstoomgeneratoren, evenwicht van de installatie, distillatie, hydroprocessing reforming, cracking, secundair mengen, blussen en fractioneren,laadgascompressie, scheiding, pijpleiding integriteit operaties, uitdroging, koeling, vloeibaarmaking, laden en verzenden, regasificatie en compressie.

Veel voorkomende problemen

• Autotune niet voltooidDe gemeten wrijving is meer dan 30% van de veerkracht of de klep is zichtbaar rond het ingestelde punt.of handmatig afstemmen om ervoor te zorgen dat de integrale winst (I) minimaal 100 is. Autotune kan falen als de klep te langzaam is. In dit geval handmatig.

• Positie-oscillatieDe positie overschrijdt met meer dan 20% van de stap en osculeert meer dan twee keer.Als een externe versterker agressief is ingesteld, stel de bypass van de booster in een draai van 1 1/4 inch vanaf de gesloten positie van de bypassregeling.

• Positie-oscillatieDe positiewinst (P) wordt laag ingesteld. De positiewinst (P) en de positiewinst (Padj) worden met 5% verhoogd totdat de oscillatie is verminderd. De integrale positiewinst (I) wordt met 25% verlaagd totdat de positie een vlakke lijn is.Als de oscillatie een vierkantgolf is, verhoog de integraal met 25% tot het een vlakke lijn is.

• Ventielfrictie groter dan 25% van het veerbereik: Controleer met behulp van de ValVue-trend of de oscillatie lijkt op een vierkantsgolfpatroon. Verhoog de integrale winst (I) met 25% totdat de oscillatie zich uitstrekt tot een vlakke lijn.Stel de DeadZone parameter op 0.25%.

• Losse feedbackVoor roterende installatie draait de magneet met behulp van de handen. Voor een roterende beugel zijn de draaiband, het staafpunt en de afhaalarm niet bevestigd.

• SelfCheckError (Hardwarefout): Sluit het apparaat twee minuten af en start het opnieuw op. Maak het alarm schoon met ValVue of HART Host. Als de storing aanhoudt, vervang het volledige apparaat of de elektronische module.

• SoftwareError (Hardwarefout): Sluit het apparaat twee minuten af en start het opnieuw op. Maak het alarm schoon met ValVue of HART Host. Als de storing aanhoudt, vervang het volledige apparaat of de elektronische module.

• Stopt Mislukte fout na kalibratie: Deze storing treedt meestal op wanneer de verplichte functie Find STOPS niet wordt uitgevoerd tijdens standaardkalibratie.Herkalibreren en ervoor zorgen dat Find STOPS wordt uitgevoerd.

• Positioner werkt niet met 4-20 mA.: Controleer of er onvoldoende spanning is. Controleer of de spanningsvereisten worden nageleefd: >11 VDC bij 4 mA, >9 VDC bij 20 mA.

Vervangingsmodellen

De Masoneilan SVI3 AP is de volgende generatie digitale klep positioner van dezelfde productlijn.Het heeft roestvrijstalen bevestigingsbeugels voor elke combinatie van klep/actuator en is volledig achterwaarts compatibel met SVI II AP en SVI1000-beugelsVoor alternatieven van verschillende leveranciers, controleer de actuatormontage, het bereik en het communicatieprotocol voordat u bestelt.
