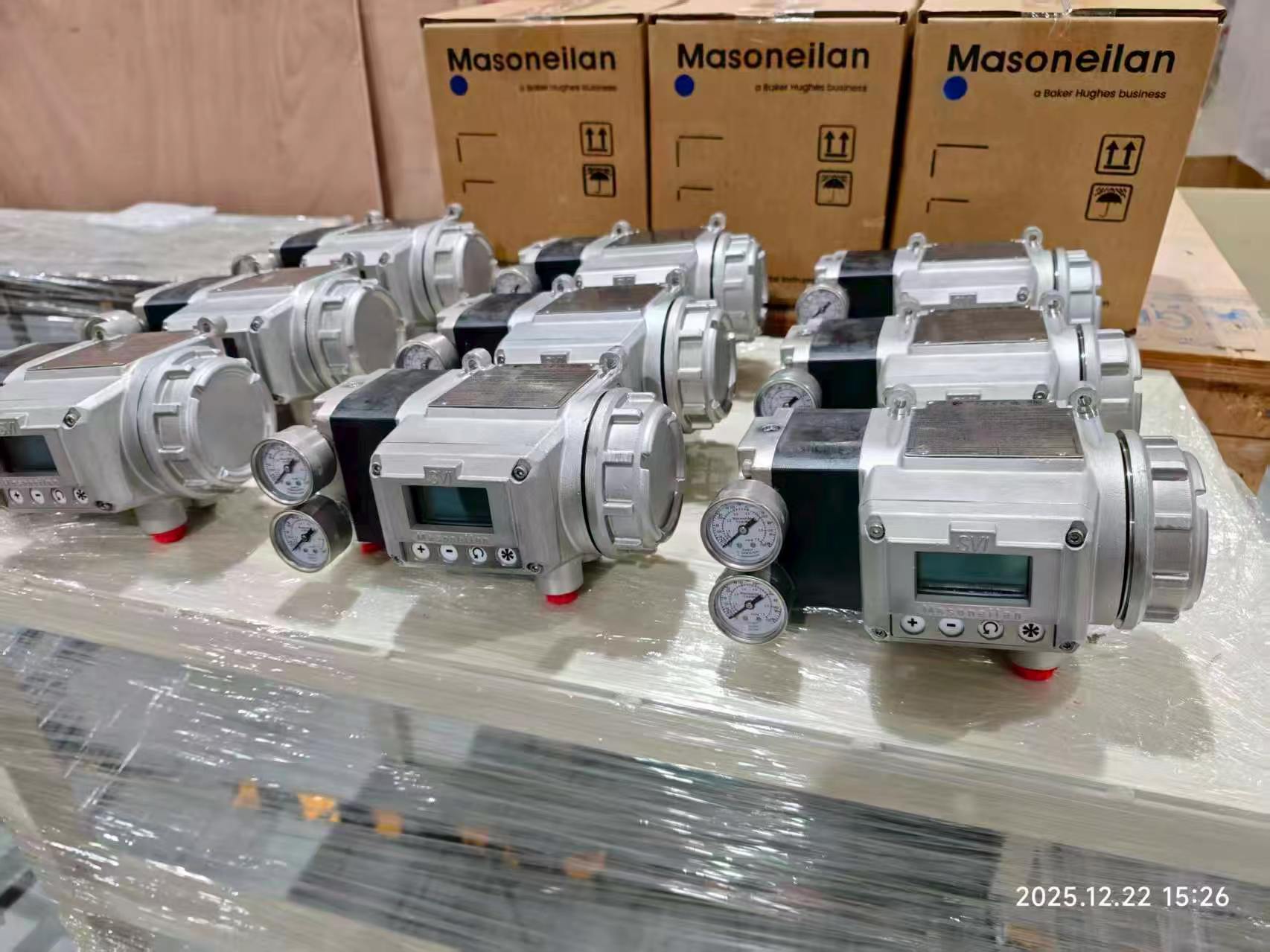

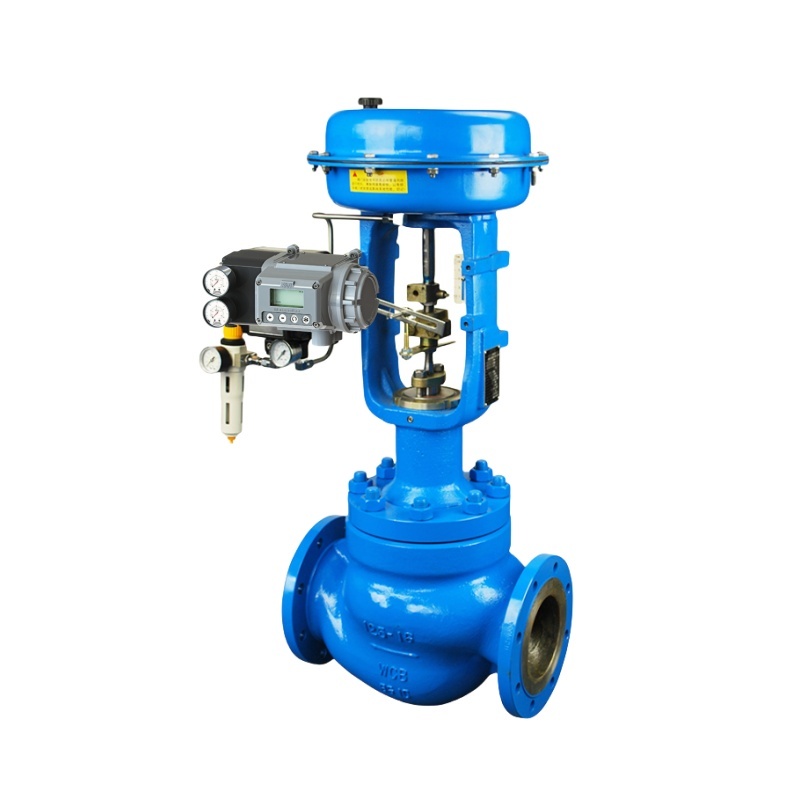

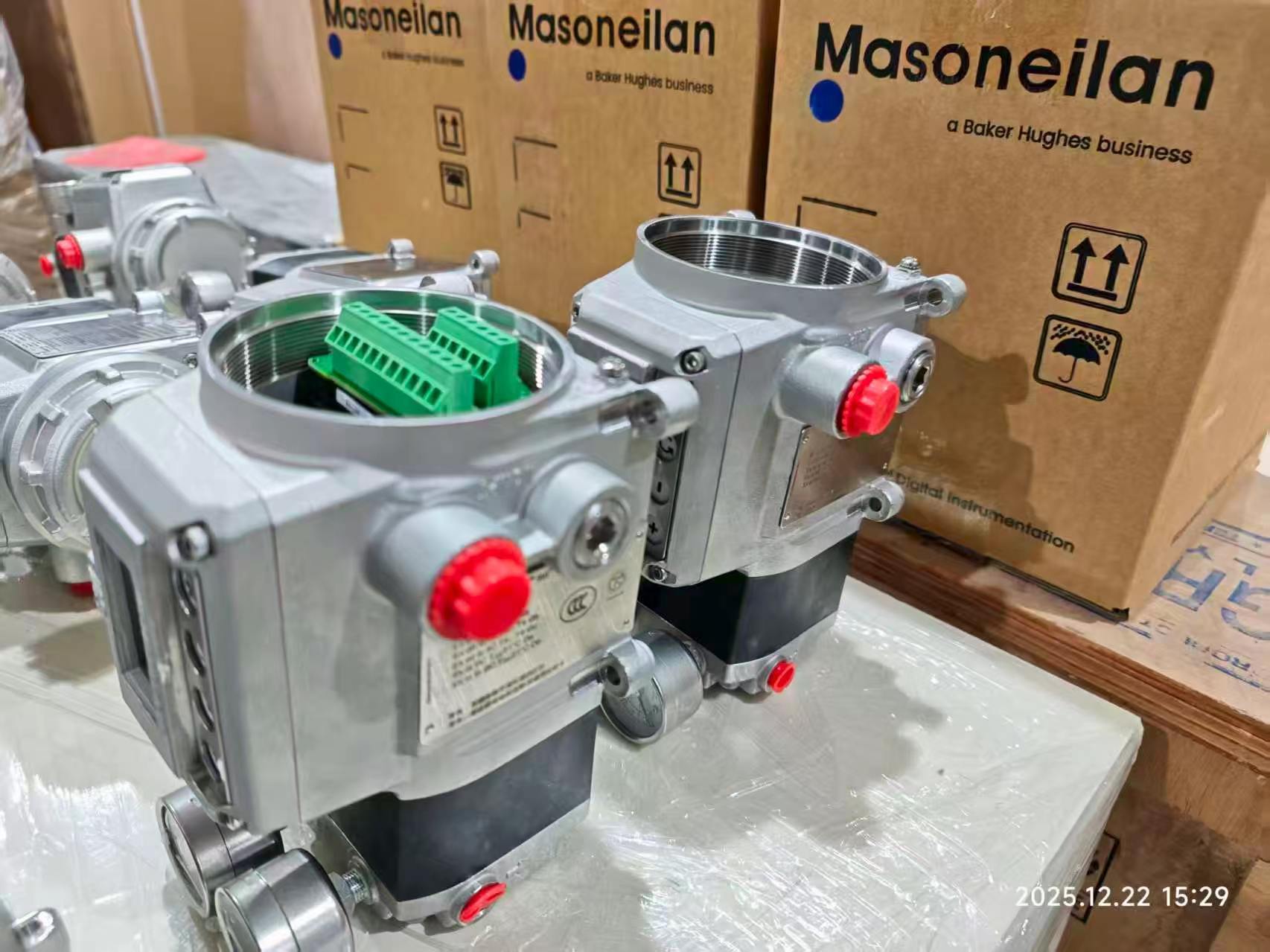

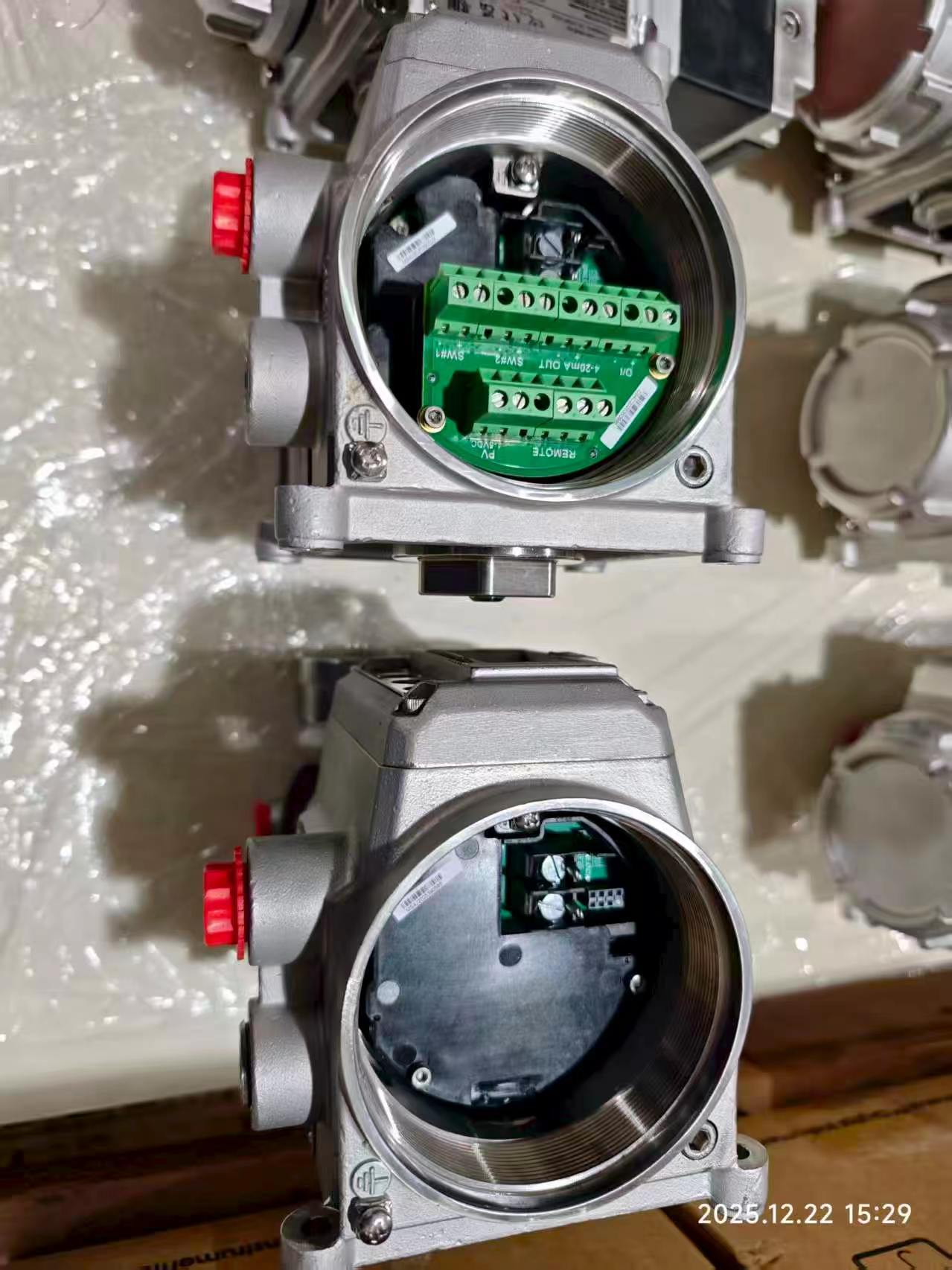

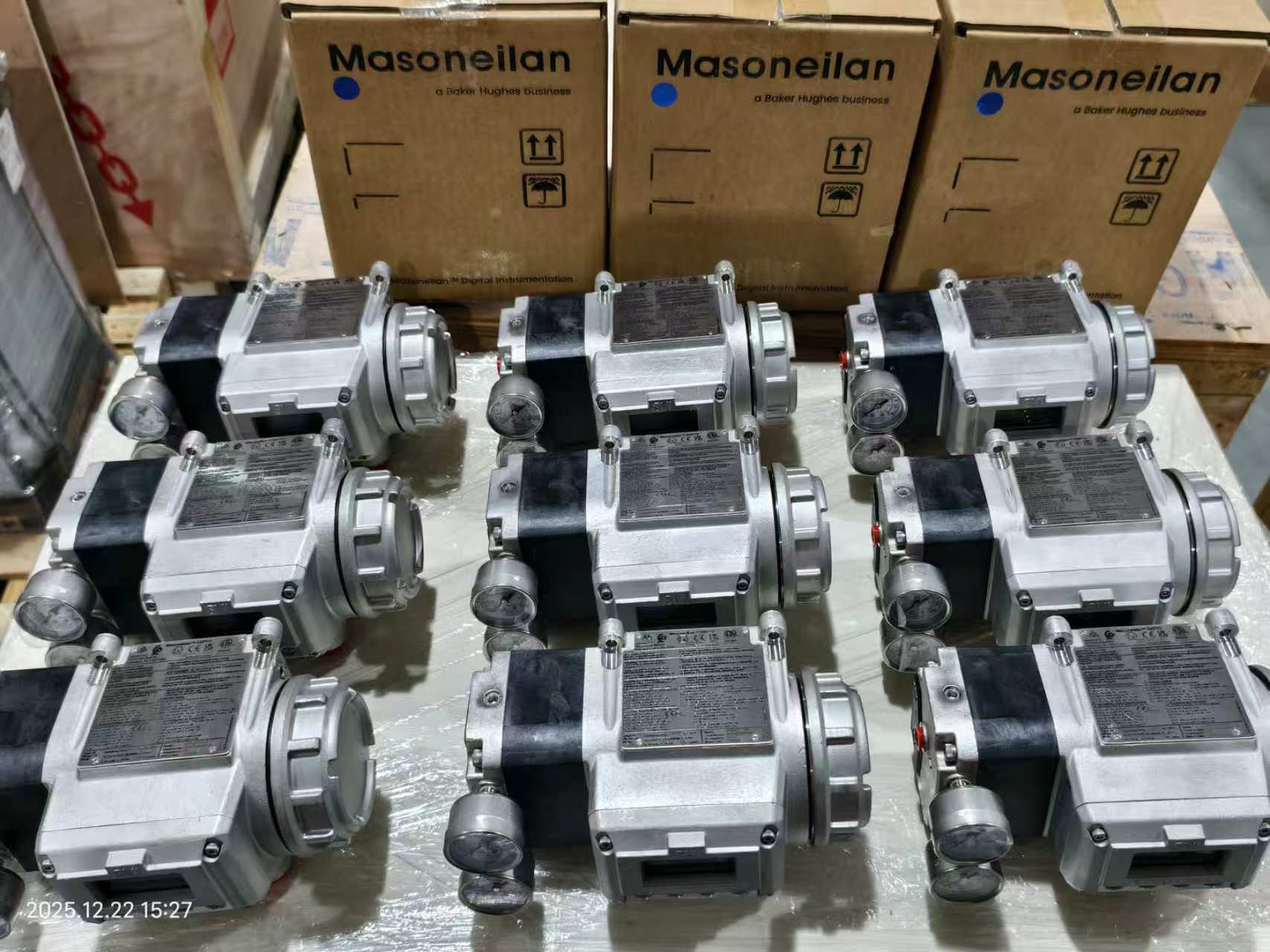

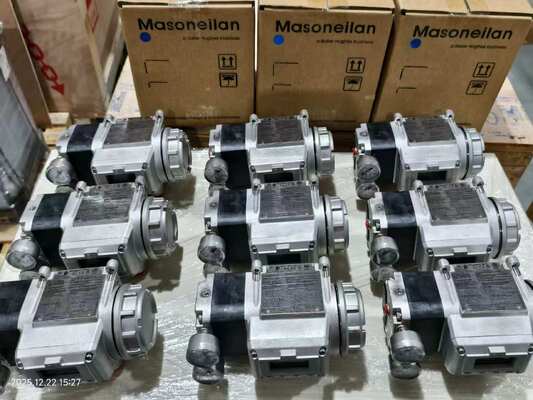

Masoneilan SVI3 Digitale Valve Positioner HART 7 4-20mA voor pneumatische kleppen

Productoverzicht

De Masoneilan SVI3 is de derde generatie digitale klep positioner van Baker Hughes.Gebouwd op meer dan 20 jaar veldbewezen technologie voor het detecteren van de positie van de klep, gebruikt het geavanceerde besturings- en diagnostische algoritmen samen met contactloze positiesensoren om nauwkeurige, responsieve en betrouwbare positioneringsprestaties te leveren.

De contactloze positiesensor leest door de behuizing, zodat geen mechanische bewegende onderdelen de hoofdholte van de behuizing binnendringen.Een opvallend kenmerk is de Smart Cal-instelling en kalibratie met één knop, die de inbedrijfstelling vereenvoudigt.De lokale gebruikersinterface bevat een hoogcontrastend grafisch scherm en drukknoppen die geschikt zijn voor gevaarlijke locatiesHet apparaat is geïntegreerd met alle toonaangevende besturingssystemen via DTM en EDD ondersteuning..

De SVI3 bevat 19 nieuwe online-klepdiagnostics die de klepgezondheid tijdens de werking continu monitoren.een trendanalyse mogelijk maken voordat problemen de werking van de installatie beïnvloedenHet verbruik van lucht in steady-state wordt met 40% verminderd in vergelijking met eerdere generaties, terwijl de luchttoevoer met 15% wordt verbeterd voor snellere bediening.

Technische specificaties

Toepassingsindustrie

De Masoneilan SVI3 wordt gebruikt in de elektriciteitsproductie, raffinage, petrochemie, midstream olie en gas, en upstream olie en gas.koeltorens, reactorgebouwen, turbinegebouwen, warmteherstelstoomgeneratoren, evenwicht van de installatie, distillatie, hydroprocessing reforming, cracking, secundair mengen, blussen en fractioneren,laadgascompressie, scheiding, pijpleidingsintegriteit, uitdroging, koeling, vloeibaarmaking, laden en verzenden, hervergassing en compressie.

Veel voorkomende problemen

• Smart Cal slaagt niet in het voltooienControleer of de klep binnen het gestelde bereik ligt. Zorg ervoor dat de klep niet vastzit.

• Positie-oscillatie of cyclus• Controleer of er sprake is van een rolslip. Als de standcyclussen veel groter zijn dan de standpuntscyclussen, kan de positioner de cyclus veroorzaken.een gebroken stam, of ontkoppelde positiefeedbackcomponenten.

• Communicatiefout met HART-handheld: Controleer of de lusweerstand voldoende is. Controleer of de eindspanning voldoet aan de conformiteitsvereisten (9Vdc @ 20mA, 11Vdc @ 4mA).Dual-channel barrières kunnen een overmatige lusweerstand veroorzaken en problemen met de conformiteitsspanning veroorzaken.

• Fout van laag vermogen (LOW_POWER): Inlaatstroom onder 3,15 mA. Verhoging van de schakelstroom tot 4 mA voor kalibratie en diagnose.

• TuneERR verschijnt na autotune: Handmatige afstemming kan vereist zijn. Zie de afdeling voor het oplossen van problemen in de handleiding.

• SelfCheckError of hardwarefout: Schakel de stroom voor twee minuten uit en start opnieuw..

Vervangingsmodellen

De Masoneilan SVI3 is de directe vervanger van de SVI II AP en de SVI1000.Het is voorzien van montagebeugels van roestvrij staal voor elke combinatie van klep/actuator en is volledig achterwaarts compatibel met montagebeugels van SVI II AP en SVI1000Voor SVI II AP-gebruikers is de upgrade relatief eenvoudig. De bestaande montage kan worden gebruikt en alleen de lucht-/buisverbinding moet mogelijk worden aangepast.Voor alternatieven van verschillende leveranciers, controleer de actuatormontage, het bereik en het communicatieprotocol voordat u bestelt.
