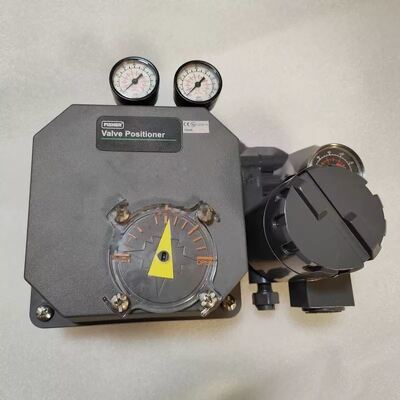

Fisher 3720 Elektro-pneumatische klep positioner met 4-20mA signaal, corrosiebestendige aluminiumlegering en veld-omkeerbare werking

Productoverzicht

De Fisher 3720 is een elektro-pneumatische kleppositionair ontworpen voor gebruik met diafragma of zuiger roterende actuatoren.Bestaat uit een pneumatische positioner 3710 in combinatie met een elektro-pneumatische omvormer 3722De omvormer ontvangt een 4-20 mA gelijkstroom signaal en produceert een evenredige pneumatische output (0,2 tot 1,0 bar / 3 tot 15 psig) die de pneumatische positioner fase aandrijft.

De 3720 kan worden gebruikt in single-acting of double-acting configuraties. De actie kan worden overgeschakeld tussen direct en omgekeerd in het veld.De modulaire constructie maakt het mogelijk om een 3710 pneumatische positioner om te zetten in een 3720 elektro-pneumatische eenheid door de 3722 converter toe te voegen.

De positioner maakt gebruik van de beproefde spoelkleptechnologie voor nauwkeurige, snelle werking met een lange levensduur.en pakmateriaal worden geselecteerd voor ruwe omgevingenMet EPDM O-ringen en ingangsmodule diafragma, de EPDM O-ring en de EPDM O-ring, de EPDM O-ring en de EPDM O-ring, de EPDM O-ring en de EPDM O-ring.de 3720 kan worden gebruikt bij lage en hoge temperaturen, maar ook in de voedsel- en drankenindustrie, de farmaceutische industrie en de tabaksindustrie waar speciale materialen nodig zijn.

Technische specificaties

Toepassingsindustrie

De Fisher 3720 wordt gebruikt in de algemene industriële procesbesturing, waaronder chemische verwerking, energieopwekking, pulp en papier, en andere industrieën die betrouwbare roterende klep positionering vereisen.met EPDM-dichtingenHet is geschikt voor zowel een- als dubbelwerkende draaibare aandrijvingen.

Veel voorkomende problemen

• Geen uitgangssignaal met aanwezige invoerControleer of het spuitstuk verstopt is, reinig het spuitstuk, controleer de luchtdruk.

• Langzame of abnormale uitgangsdruk: Controleer of de voedingsdruk binnen de specificaties ligt.

• Slechte lineaire respons: Controleer de nulveerregeling. De nulveer heeft een beperkt lineair werkbereik. Controleer de positie van het bereikregelmeganisme.

• Positioner reageert niet.: Controleer de voedingsdruk en de pneumatische verbindingen.

• Luchtlekken: Controleer of de O-ringen, pakkingen en diafragma slijtage vertonen.

Vervangingsmodellen

De Fisher 3720 is een volwassen elektro-pneumatisch positioneringsplatform voor moderne digitale communicatie en geavanceerde diagnostiek.de Fisher DVC6200 of DVC2000 digitale klepcontrollers zijn de alternatieven van de huidige generatieVoor oude installaties dient de 3720 als directe vervanging van de 3710 pneumatische positioner wanneer elektrische input nodig is.reisafstand, en de compatibiliteit van het invoersignaal vóór bestelling.
