Tissin TS900 TS905 Smart Valve Positioner

Productoverzicht

DeTissin TS900 en TS905 Smart Valve Positionerszijn elektropneumatische ventielpositionairs die zijn ontworpen om de slag van pneumatische bedieningskleppen te regelen volgens een gelijkstroominvoersignaal van 4 ∼ 20 mA.

De positioneringsinrichting ontvangt het besturingssignaal van een besturingssysteem, DCS of signaalbron en past de luchtdruk aan die aan de ventielactuator wordt geleverd.Dit stelt de actuator en de klep in staat om de vereiste invoerpositie te volgen.

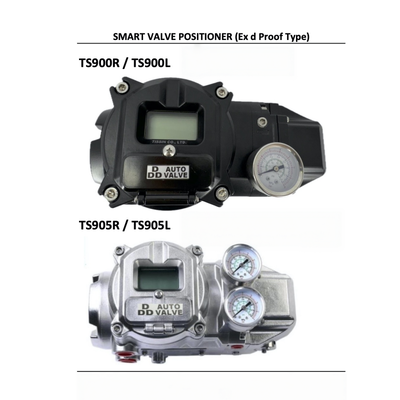

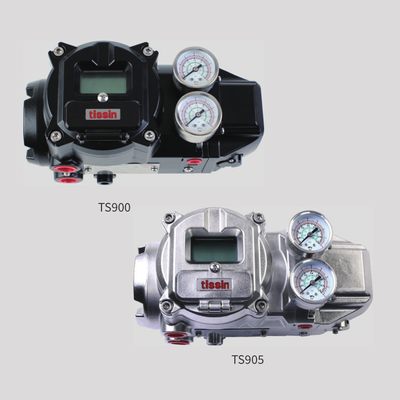

De TS900 en TS905 hebben dezelfde belangrijkste besturingsspecificaties, het belangrijkste structurele verschil is het behuizingsmateriaal.De TS900 gebruikt een aluminium gegoten carrosserie, terwijl de TS905 roestvrij staal 316 gebruikt.De TS905-versie is daarom geschikt voor projecten waarbij een behuizing van roestvrij staal nodig is.

De serie bevat een LCD-scherm en vier lokale knoppen voor opstelling en bediening.alarmfuncties en een automatische/handmatige schakelaar zijn opgenomen in het productontwerpDe positioner maakt ook gebruik van een pilotklep met een grote stroom om een snellere respons van de klep te ondersteunen.

Technische specificaties

Optioneel:HART 7, een 2-draadige positiesender met gelijkstroomvoorziening van 930 V en een alarmschakelaar met gelijkstroomvoorziening van 930 V zijn beschikbaar, afhankelijk van de configuratie.

Toepassingsindustrie

De TS900 en TS905 worden gebruikt met pneumatische regelkleppen in industriële procesregelsystemen.

Typische toepassingsgebieden zijn:

• Verwerking van olie en gas

• Petrochemische installaties

• Chemische verwerking

• Energieopwekking

• Water- en afvalwaterzuivering

• Automatisering van industriële processen

• Algemene pneumatische bedieningskleppen

De keuze tussen TS900 en TS905 moet gebaseerd zijn op de installatieomgeving, de behuizingseisen, de klepconfiguratie en de projectspecificatie.

Veel voorkomende problemen

Positioner reageert niet op het signaal van 4·20 mA

Controleer eerst de ingangsbedrading en de lusstroom. De positioner vereist een 4?? 20 mA gelijkstroomsignaal, dus de signaalbron en de bedrading moeten worden gecontroleerd voordat de mechanische storing wordt opgelost.

Valve-positie niet correct

Controleer de actuatorverbinding, de feedbackhefboom en de kalibratieinstellingen.

De luchtuitstoot is niet voldoende

Controleer de luchttoevoerdruk en de luchtkwaliteit van het instrument: de gespecificeerde luchttoevoerdruk is 0,14·0,7 MPa en de vereiste luchtkwaliteit is klasse 3 volgens ISO 8573-1.

Valve reactie is traag

Controleer de luchttoevoer, de toestand van de aandrijver en de pneumatische verbindingen.

HART-functie niet beschikbaar

HART is een optionele configuratie. Indien HART-communicatie vereist is, moet u vóór installatie bevestigen dat de geleverde positioner de HART-versie is.

Vervangingsmodellen

Voor vervangingsprojecten kunnen de TS900 en TS905 worden overwogen voor pneumatische besturingskleppen waar het vereiste signaal, de luchttoevoer, dede slag- en bevestigingsopstelling verenigbaar zijn.

De twee modellen mogen niet in elke toepassing als identieke mechanische vervangingen worden behandeld.

Bij vervanging van een bestaande positioner bevestig:

• Bestaand model van de positioner

• Typ van de klep

• Type actuator

• Lineaire of roterende werking

• Valve slag of rotatie

• Invoersignaal

• Instrumentluchtdruk

• Montage

• Feedbackverbinding

• Explosiebestendige eisen

• HART-vereiste

• Verplichting inzake positiesender

Waarom bij ons kopen

Ondersteuning bij het selecteren van modellen

Wij kunnen u helpen de TS900 of TS905 configuratie te controleren op basis van de verstrekte informatie over de klep en actuator.

Vervangingsvoorziening

Voor het vervangen van de positioner moet u het bestaande model of de naamplaat vermelden, zodat het risico op het bestellen van een onverenigbare configuratie wordt verminderd.

Valve Automation productassortiment

Wij leveren ook bedieningskleppen, actuatoren, valvenpositionairs en procesinstrumenten voor industriële automatiseringsprojecten.

Aankoop van projecten

Voor projectorders kunnen wij productselectie, offerte, kwantiteitsbevestiging en internationale levering coördineren.

Configuratiecontrole vóór bestelling

Voor bestellingen van TS900/TS905 wordt aanbevolen het signaal, de slag van de klep, het type actuator, de montage en de optionele functies vóór verzending te bevestigen.

Voorraad en levertijd

De beschikbaarheid van de voorraden is afhankelijk van de TS900- of TS905-configuratie, de hoeveelheid en de optionele functies.

Standaardconfiguraties kunnen andere beschikbaarheid hebben dan HART-, positiesender- of alarmschakelaars.De levertijd moet daarom worden bevestigd volgens de exacte configuratie voordat u bestelt.

Voor een offerte moet u het model, de hoeveelheid en de vereiste opties vermelden om het huidige leveringsschema te kunnen controleren.

RFQ-formulier

Product:Tissin TS900 / TS905 Smart Valve Positioner

Model:
TS900 / TS905

Hoeveelheid:
Vereiste hoeveelheid

Invoersignaal:
4·20 mA DC of vereiste configuratie

Typ van de klep:
globe/roterende/andere pneumatische bedieningskleppen

Model actuator:
Bestaand of vereist actuatormodel

Een beroerte.
Lijnstreek of rotatiehoek

Voedingsdruk:
Vereiste luchtdruk van het instrument

Opties:
HART / positiesender / alarmschakelaar / geen

Montage:
Bestaande bevestigingsopstelling of actuatorinformatie

Toepassing:
Industrie en bedrijfsomgeving

Bestemming:
Land / stad

Verplichte levering:
Doelgeleverdatum

Voor vervangende bestellingen dient u de bestaande naamplaat of productfoto van de positioner te sturen indien beschikbaar.
