Tissin TS900 TS905 Slimme Pneumatische Klepstandsteller

Productoverzicht

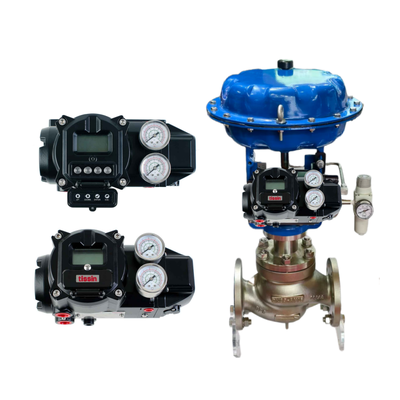

De TS900 en TS905 zijn slimme pneumatische klepstandstellers voor regelkleppen met pneumatische actuatoren. Ze zetten een 4-20 mA DC-regelsignaal om in een pneumatische output om de kleppositie aan te passen.

De standsteller kan worden gebruikt met zowel lineaire als roterende kleptoepassingen. Het gespecificeerde slagbereik is 10-150 mm voor lineaire toepassingen en 0-90° voor roterende toepassingen.

Een lokaal LCD-scherm en vier knoppen zijn voorzien voor bediening en configuratie. Het ontwerp omvat ook automatische kalibratie, gedeeltelijke slagtesten, alarmfuncties en een Auto/Manual-schakelaar.

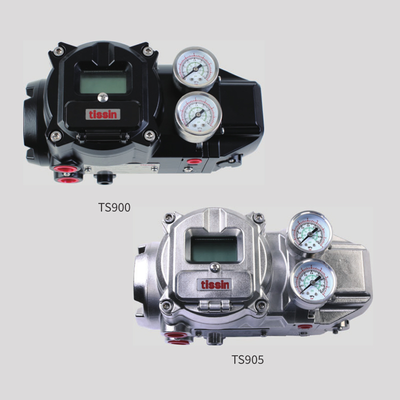

De TS900 heeft een gegoten aluminium behuizing. De TS905 gebruikt SUS316 roestvrij staal, wat een andere behuizingsoptie biedt voor projecten waar een roestvrijstalen constructie vereist is.

Technische Specificaties

De serie ondersteunt ook optioneel HART 7, een 2-draads positietransmitter, en een alarm-schakelaar, afhankelijk van de gekozen configuratie. De positietransmitter en alarm-schakelaar gebruiken een 9-30 V DC voeding in de gepubliceerde optiespecificaties.

Toepassingsindustrie

De TS900/TS905 serie kan worden gebruikt waar pneumatische regelkleppen elektronische positiecontrole vereisen.

Veelvoorkomende toepassingen zijn:

• Olie & Gas
  Regelklepbediening in proces- en leidingsystemen.
• Chemische & Petrochemische
  Positiecontrole van pneumatische proceskleppen.
• Energieopwekking
  Klepbesturing in nuttige en procesinstallaties.
• Waterbehandeling
  Geautomatiseerde besturing van pneumatische kleppen gebruikt in waterprocessen.
• Industriële Procescontrole
  Integratie met controlesystemen met een 4-20 mA commandosignaal.

Voor installaties in gevaarlijke gebieden moeten de toepasselijke certificering en temperatuuromstandigheden worden gecontroleerd tegen de exacte productconfiguratie.

Veelvoorkomende problemen

1. Geen standsteller output

   Controleer eerst de ingangsstroom, de instrumentluchtdruk en de pneumatische aansluitingen. Een 4-20 mA signaal alleen kan onvoldoende of instabiele instrumentlucht niet compenseren.

2. Onjuiste klep slag

   Verifieer of de standsteller is geconfigureerd voor de juiste lineaire of roterende toepassing. Controleer ook het terugkoppelingsmechanisme en de mechanische verbinding tussen de standsteller en de actuator.

3. Kalibratiefout

   Controleer de mechanische installatie voordat u de automatische kalibratie herhaalt. Onjuiste terugkoppelingskoppeling of een ongeschikte actuator-setup kan de kalibratie belemmeren.

4. Instabiele kleppositie

   Inspecteer het ingangssignaal, de luchttoevoer en de actuator. De standsteller is onderdeel van de complete regelkring, dus instabiliteit kan voortkomen uit het regelsignaal of de actuator in plaats van de standsteller zelf.

5. Omgevingsomstandigheden komen niet overeen

   Bevestig het vereiste omgevingstemperatuurbereik en explosieveilig temperatuurbereik vóór installatie. Standaard en lage temperatuur configuraties hebben verschillende gepubliceerde werkingsbereiken.

Vervangende modellen

TS900 en TS905 kunnen worden geëvalueerd als vervangende slimme klepstandstellers voor compatibele pneumatische regelklepsystemen.

Het vervangingsproces moet beginnen met de bestaande standsteller in plaats van het productuiterlijk. De volgende informatie is belangrijk:

TS900 is de gegoten aluminium versie, terwijl TS905 de SUS316 roestvrijstalen versie is. De keuze moet daarom rekening houden met de installatieomstandigheden en de behuizingsvereisten.

Waarom bij ons kopen

• Correcte modelmatching

  We richten ons op de daadwerkelijke klep- en actuatorconfiguratie in plaats van een standsteller aan te bevelen op basis van alleen de modelnaam.

• Hulp bij vervanging

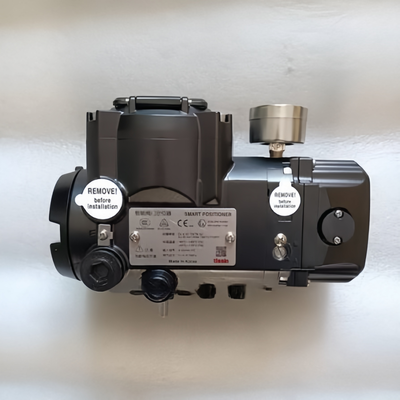

  Voor een bestaande standsteller kan de informatie op het typeplaatje worden gebruikt om signaal, behuizing, opties en andere belangrijke vereisten te controleren.

• Controle optionele configuratie

  HART, positietransmitter en alarm-schakelaar vereisten kunnen vóór de offerte worden bevestigd.

• Levering van industriële producten

  Wij kunnen gerelateerde klepautomatiseringsproducten leveren, waaronder regelkleppen, actuatoren, klepstandstellers en instrumentatie.

• Ondersteuning internationale bestellingen

  Wij ondersteunen inkoop in het buitenland met offertes, productbevestiging, ordercoördinatie en leveringsregelingen.

Voorraad & Levertijd

De voorraadstatus van TS900 en TS905 is afhankelijk van het model, de hoeveelheid en de gekozen configuratie.

De standaardversie en versies uitgerust met optionele HART, positietransmitter of alarm-schakelaar kunnen verschillende leveringsschema's hebben.

Geef alstublieft het exacte model en de hoeveelheid op bij het aanvragen van een offerte. De huidige beschikbaarheid en de geschatte levertijd kunnen dan worden gecontroleerd volgens de vereiste configuratie.
