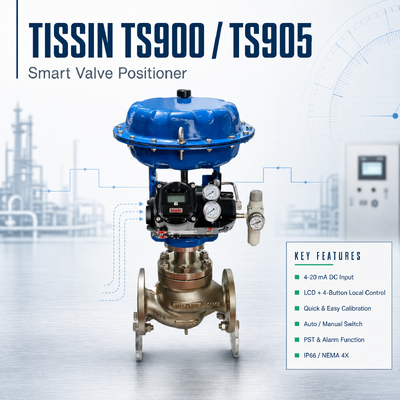

Tissin TS900 TS905 Smart Valve Positioner voor pneumatische regelkleppen

Productoverzicht

DeTissin TS900 / TS905is een slimme kleppositionair die wordt gebruikt voor het bedienen van pneumatische klepactuatoren met een gelijkstroominvoersignaal van 4 ′ 20 mA.

Het is ontworpen voor zowel lineaire als roterende bedieningskleptoepassingen.

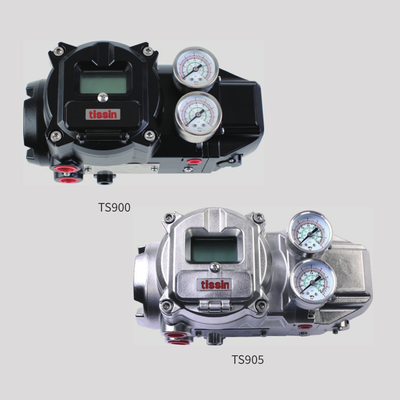

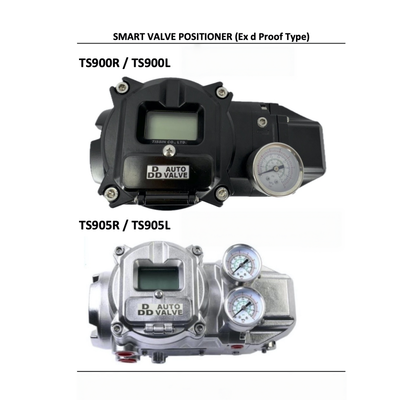

Voor gebruikers die de twee modellen vergelijken, is het belangrijkste verschil de carrosserieconstructie:

• TS900:Aluminium, gesmolten, 3,5 kg
• TS905:Karosserie van roestvrij staal 316, 7,0 kg

Beide modellen maken gebruik van dezelfde basisspecificaties voor signaal, luchttoevoer, slag en prestaties in de gepubliceerde productdocumentatie.

De serie is voorzien van een LCD-scherm en vier knoppen voor lokale bediening.

Technische specificaties

Optioneel:HART 7, 2-draadige positiesender en alarmschakelaar.

Toepassingsindustrie

Chemische verwerking

Geschikt voor pneumatische ventielpositieregeling waarbij een 4 ′ 20 mA-commando wordt gebruikt.

Olie en gas

Kan worden gebruikt voor pneumatische bedieningskleppen in proces- en aanverwante industriële systemen.

Petrochemische industrie

b. met een vermogen van meer dan 50 W;

Energiecentrales

Kan worden gebruikt met pneumatische regelkleppen in processystemen voor energieopwekking.

Water en afvalwater

Geschikt voor geautomatiseerde pneumatische kleppen in waterbehandelingsprocessen.

Algemene industriële automatisering

De positioner kan met behulp van een compatibele pneumatische actuator en besturingssysteem worden geïntegreerd in regelkleplussen.

Veel voorkomende problemen

4 ¢ 20 mA Signal aanwezig, maar de klep beweegt niet

Controleer of de luchttoevoer binnen het aangegeven bereik ligt, en controleer vervolgens de aandrijflijn, de pneumatische buizen en de mechanische verbinding.

Valvepositie volgt het commando niet

Controleer het terugkoppelingsmechanisme en voer de passende kalibratieprocedure uit.

Luchtverbruik hoger dan verwacht

Controleer de pneumatische verbindingen en het luchtlek rond de aandrijver en de buizen.

Positioner geeft alarm

Controleer de alarmtoestand en de werking van de klep/actuator; indien een alarmschakelaar is geïnstalleerd, controleer ook de bedrading en de voeding.

HART communicatie nodig

HART 7 is een optionele configuratie in plaats van een functie die automatisch op elke TS900/TS905-eenheid moet worden aangenomen.

Vervangingsmodellen

Voor kopers die een bestaande slimme kleppenpositionair vervangen, moeten TS900 en TS905 worden gekozen na controle van de complete kleppenassemblage.

Belangrijke vervangingsinformatie omvat:

1. Model van de positioner
   Bestaand merk en model.
2. Typ van de klep
   Lineair of draaiend.
3. Verstuiver
   Model van de pneumatische aandrijving en werking.
4. Reizen
   Verplichte lineaire slag of rotatiehoek.
5. Signaal
   De uitgang van het besturingssysteem, normaal gesproken 4 ‰ 20 mA gelijkstroom voor deze serie.
6. Luchtvoorziening
   Beschikbare luchtdruk van het instrument.
7. Huismateriaal
   TS900 aluminium gegoten of TS905 roestvrij staal 316.
8. Optioneel
   HART, positiesender of alarmschakelaar.
9. Installatieomgeving
   Temperatuur en toepasselijke eisen voor gevaarlijke gebieden.

Er bestaat geen enkel universeel vervangend model, omdat de montage, het terugkoppelingsmechanisme en de actuatorconfiguratie ook moeten overeenkomen.

Waarom bij ons kopen

Productinformatiecontrole

We controleren het vereiste model en de vereiste configuratie voordat we een offerte doen, zodat de geleverde positioner zo goed mogelijk aan de projectvereisten voldoet.

TS900 / TS905 Levering

Zowel de TS900-configuratie met aluminiumcarrière als de TS905-configuratie met roestvrij staal kunnen worden aangeboden, afhankelijk van de beschikbaarheid en de eisen van het project.

Ondersteuning van vervangende projecten

Voor vervangingswerkzaamheden is het bestaande productplaatje nuttig om het vereiste model en de optionele functies te bevestigen.

Aankoop van klepautomatisering

Voor hetzelfde project kunnen besturingskleppen, actuatoren, ventielpositionairs en aanverwante industriële instrumenten worden aangeschaft.

Steun voor uitvoerorders

We regelen de productaanbiedingen, de ordercoördinatie en de internationale verzendingen voor buitenlandse kopers.

Voorraad en levertijd

De beschikbaarheid van Tissin TS900 en TS905 is afhankelijk van het exacte model, de opties en de bestelhoeveelheid.

Producten met HART-configuratie, positiesender of alarmschakelaar kunnen een ander leveringsschema volgen dan standaardversies.

Voor een nauwkeurige leveringsraming:

• TS900 of TS905
• Hoeveelheid
• Vereiste opties
• Land van bestemming
• Doelgeleverdatum

De huidige voorraad en de doorlooptijd dienen te worden bevestigd voordat de bestelling wordt geplaatst.
