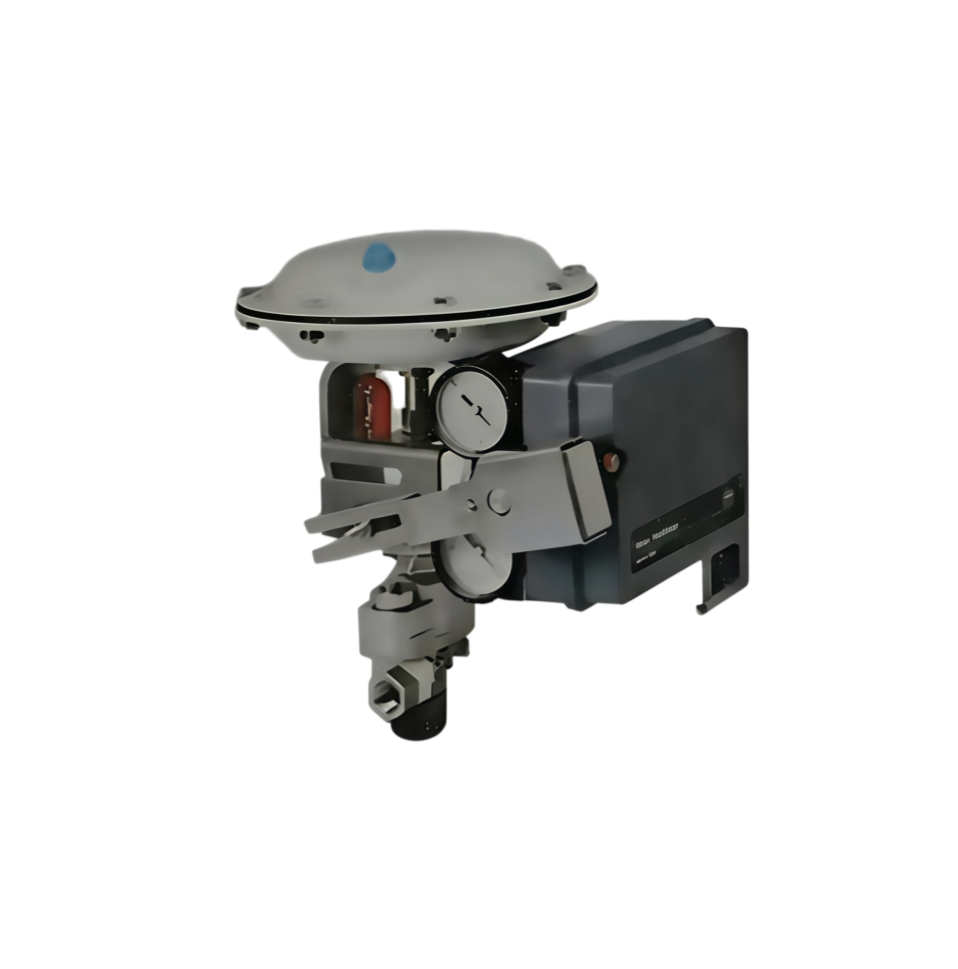

3661 Elektropneumatische ventielpositionair 4-20mA Input voor besturingskleppen

Productoverzicht

De 3661 is een elektropneumatische enkelwerkende kleppositionair die is ontworpen voor gebruik met verschillende actuatoren op schuifklepklepjes voor verstikkingstoepassingen.Het zorgt voor een kleppositie die evenredig is met een standaard milliampere gelijkstroominvoersignaal dat wordt ontvangen door een besturingsapparaat.

Het ontwerp van de positioner biedt nauwkeurige, snel reageerende instrumenten die bestand zijn tegen de trillingen van de meeste plantomgevingen.Een laag luchtverbruik bij vaste toestand draagt bij aan een efficiënte werkingEenvoudig verstelbare vergroting en demping aanpassingen afstemmen de stabiliteit van de positioner op specifieke toepassingsvereisten.

De 3661 accepteert een standaard milliampere DC-invoersignaal van een besturingsapparaat en biedt gesplitste bereikmogelijkheden en verstelbare nul en span.met minder reserveonderdelen om deze positioners te ondersteunenDe behuizing en het deksel zijn ontworpen om mechanische trillingen en ruwe behandeling te weerstaan..

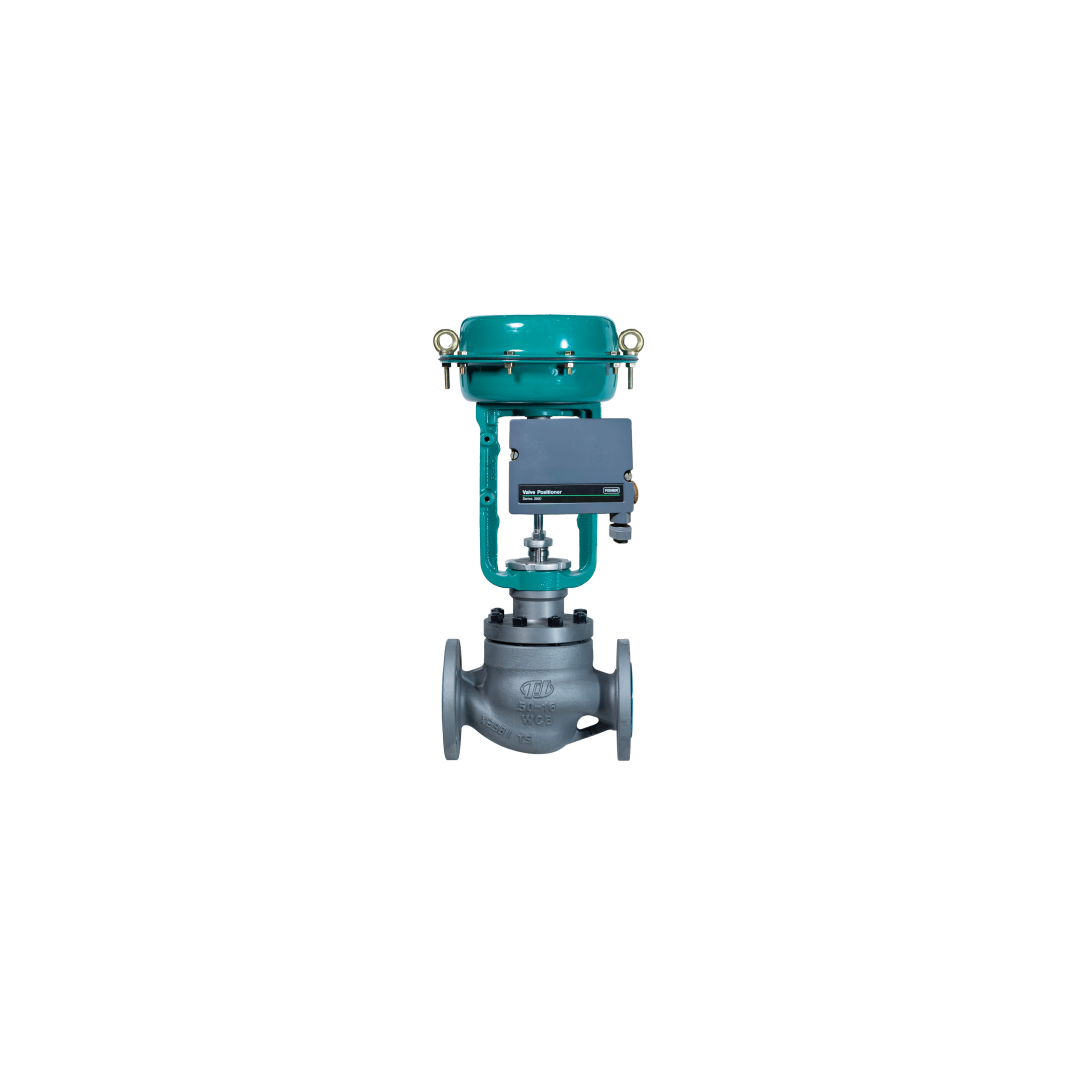

De positioner wordt gebruikt met 657, 667, 1250, 1250R, 3024S en GX actuatoren..

Technische specificaties

Toepassingsindustrie

De 3661 wordt gebruikt in de petrochemische industrie, elektriciteitsopwekking, waterbehandeling, papier en voedsel- en drankenindustrieHet is geschikt voor het afsluiten van schuifbalken.

Veel voorkomende problemen

• Geen uitgangssignaal met aanwezige invoerControleer of het spuitstuk verstopt is, reinig het spuitstuk, controleer de luchtdruk.

• Langzame of abnormale uitgangsdruk: Controleer of de voedingsdruk binnen de specificaties ligt.

• Slechte lineaire responsControleer de positie van het verstelmechanisme.

• Positioner reageert niet.: Controleer de voedingsdruk en de pneumatische verbindingen.

• Luchtlekken: Controleer of de O-ringen, pakkingen en diafragma slijtage vertonen.

Vervangingsmodellen

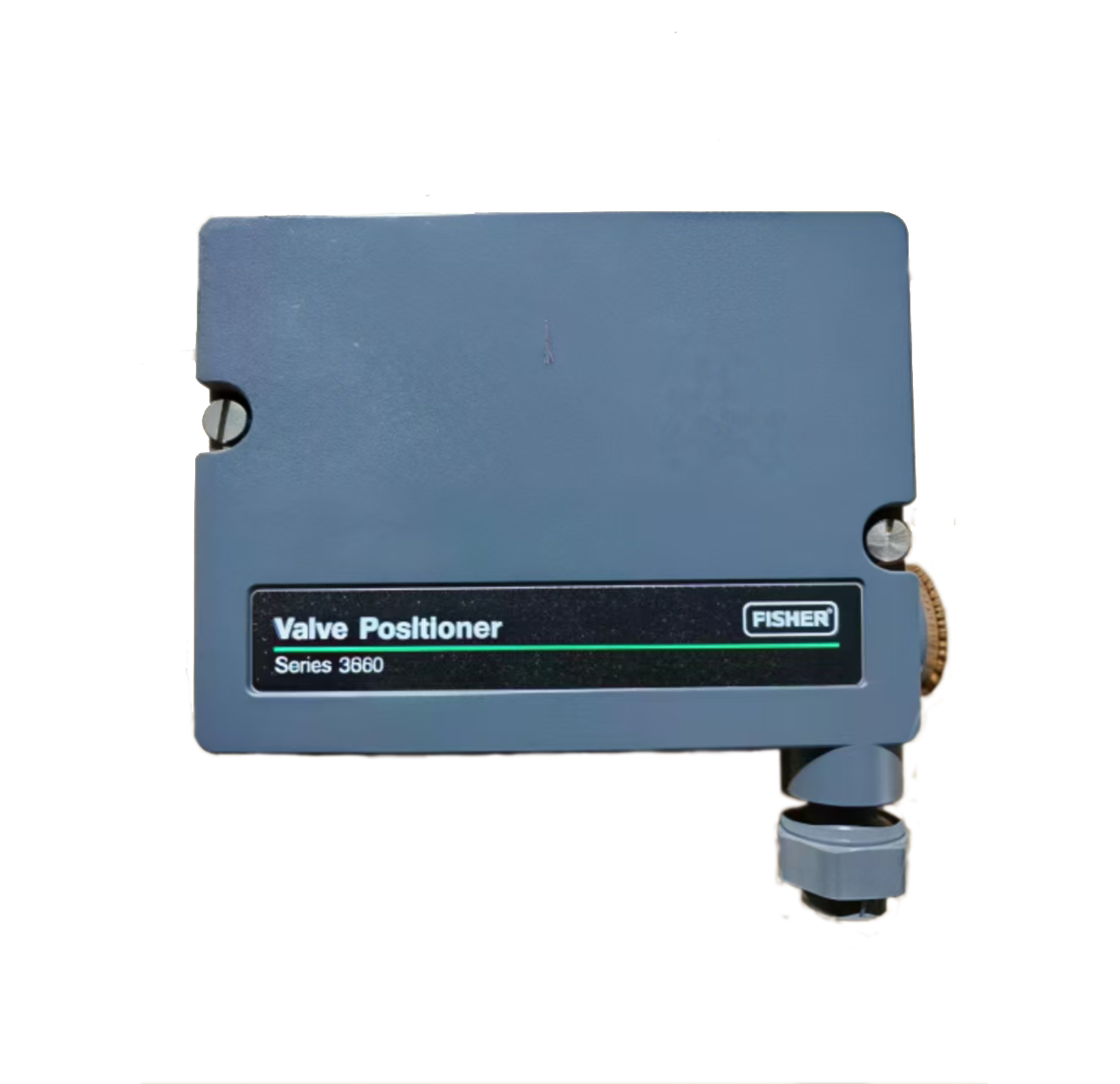

De 3661 is een volwassen elektro-pneumatisch positioneringsplatform voor moderne digitale communicatie en geavanceerde diagnostiek.de DVC6200- of DVC2000-digitale klepcontrollers zijn de alternatieven van de huidige generatieVoor bestaande installaties dient de 3661 als de elektro-pneumatische tegenhanger van de 3660 pneumatische positioner.en de compatibiliteit van het invoersignaal vóór bestelling.
