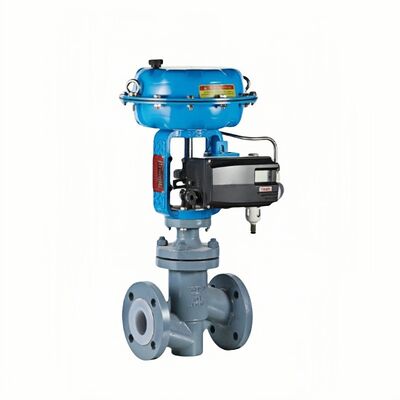

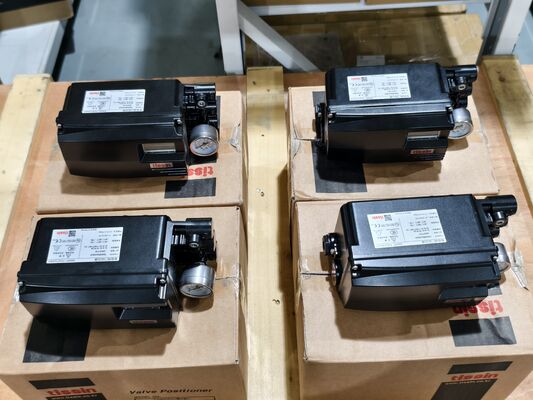

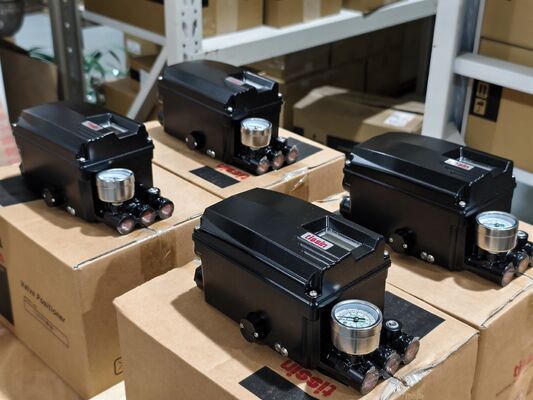

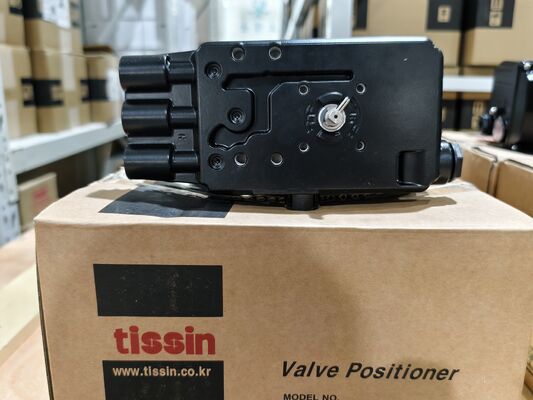

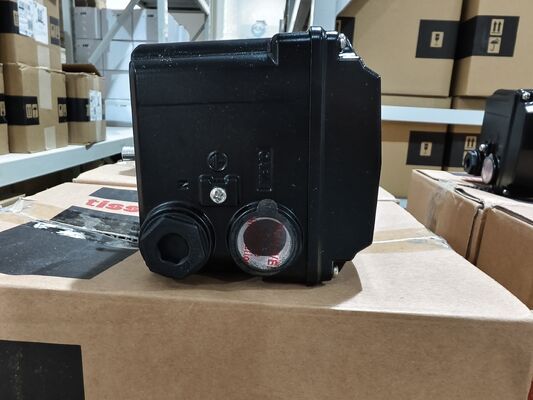

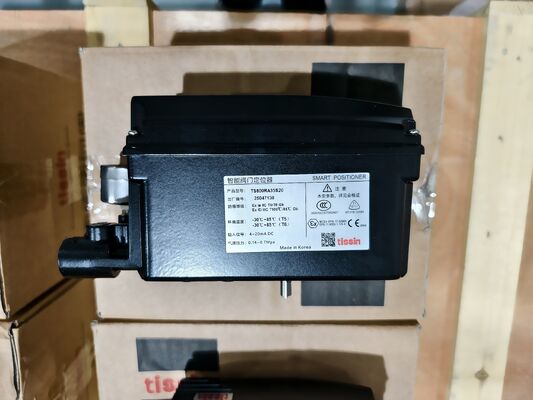

Tissin TS800 Smart Valve Positioner met HART 4-20mA automatisch instellen en IP66/NEMA 4X behuizing voor regelkleppen

Productoverzicht

De Tissin TS800 is een slimme kleppositie-indicator die de klepslag regelt als reactie op een 4-20mA ingangssignaal van een bedieningspaneel, DCS of kalibrator. Het ontvangt het stroomsignaal en past proportioneel de pneumatische druk aan die aan de klepactuator wordt geleverd, waardoor de klepopening nauwkeurig wordt geregeld.

Het apparaat is uitgerust met een ingebouwde microprocessor die automatische instelling, PID-regeling en HART-communicatie mogelijk maakt. Een lokale gebruikersinterface met een LCD en vier drukknoppen maakt snelle en eenvoudige kalibratie mogelijk. De positie-indicator bevat een functie voor gedeeltelijke slagtest (PST), alarmfunctie, auto/handmatige schakelaar en zelfdiagnosemogelijkheid. De IP66/NEMA 4X behuizing beschermt het apparaat in veeleisende industriële omgevingen.

De TS800 maakt gebruik van een pilotklep met grote doorstroming om de klepregelingssnelheid te verbeteren. Het ondersteunt zowel lineaire (10", ~", 150 mm) als roterende (0", ~", 90°) actuatoren. Optionele functies zijn onder meer een 4-20mA DC positietransmitter, HART-communicatie (Ver. HART 7) en eindschakelaarmodules.GewichtParameterGewichtMerk

Tissin

waarden in het

menu.

• Jagen of oscillatie: Als er jagen optreedt als gevolg van hoge wrijving van de kleppakking, verhoog dan de dode bandwaarde binnen het toegestane bereik. Als de dode band te laag is ingesteld, vertraagt dit het zoeken naar het doel.EEPROM-fout: Controleer of de positie-indicator te hoog of te laag is geïnstalleerd. Controleer of deze te ver van de actuator is geïnstalleerd (controleer de gebruiksstand). Controleer of het potentiometer tandwiel en het hoofdtandwiel uit positie zijn door sterke trillingen of externe schokken.Geen reactie op ingangssignaal: Controleer of de voedingsdruk binnen 140~700 kPa valt. Controleer of de pneumatische aansluitingen goed vastzitten. Controleer de installatie van de feedbackhendel.Langzame klepreactie: Als de actuator te groot is, stel dan de TbL-waarde in op TbL 4 (LLS). Als de koppelmotor beschadigd is, vervang deze dan.

• Vervangende modellenDe Tissin TS800 is een smart valve positioner platform van de huidige generatie. De TS805 is een variant binnen dezelfde serie. Voor toepassingen die explosieveilige certificering vereisen, biedt de TS800-serie intrinsiek veilige en CSA explosieveilige opties. Voor alternatieven van andere leveranciers, verifieer de actuator montage, slagbereik en communicatieprotocol alvorens te bestellen.
