Fisher 3582i-serie Elektro-pneumatische kleppositionair 4-20mA voor regelkleppen

Productoverzicht

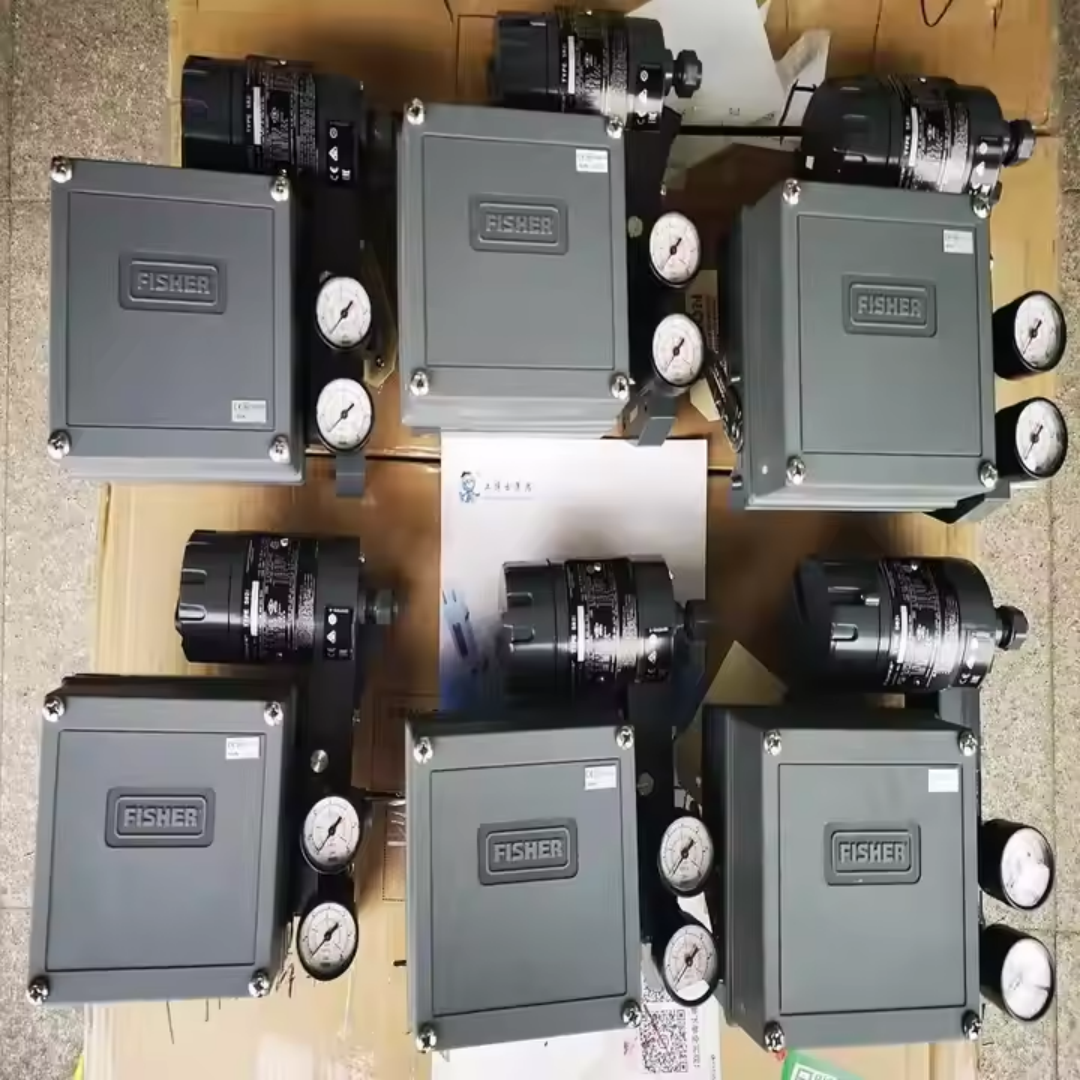

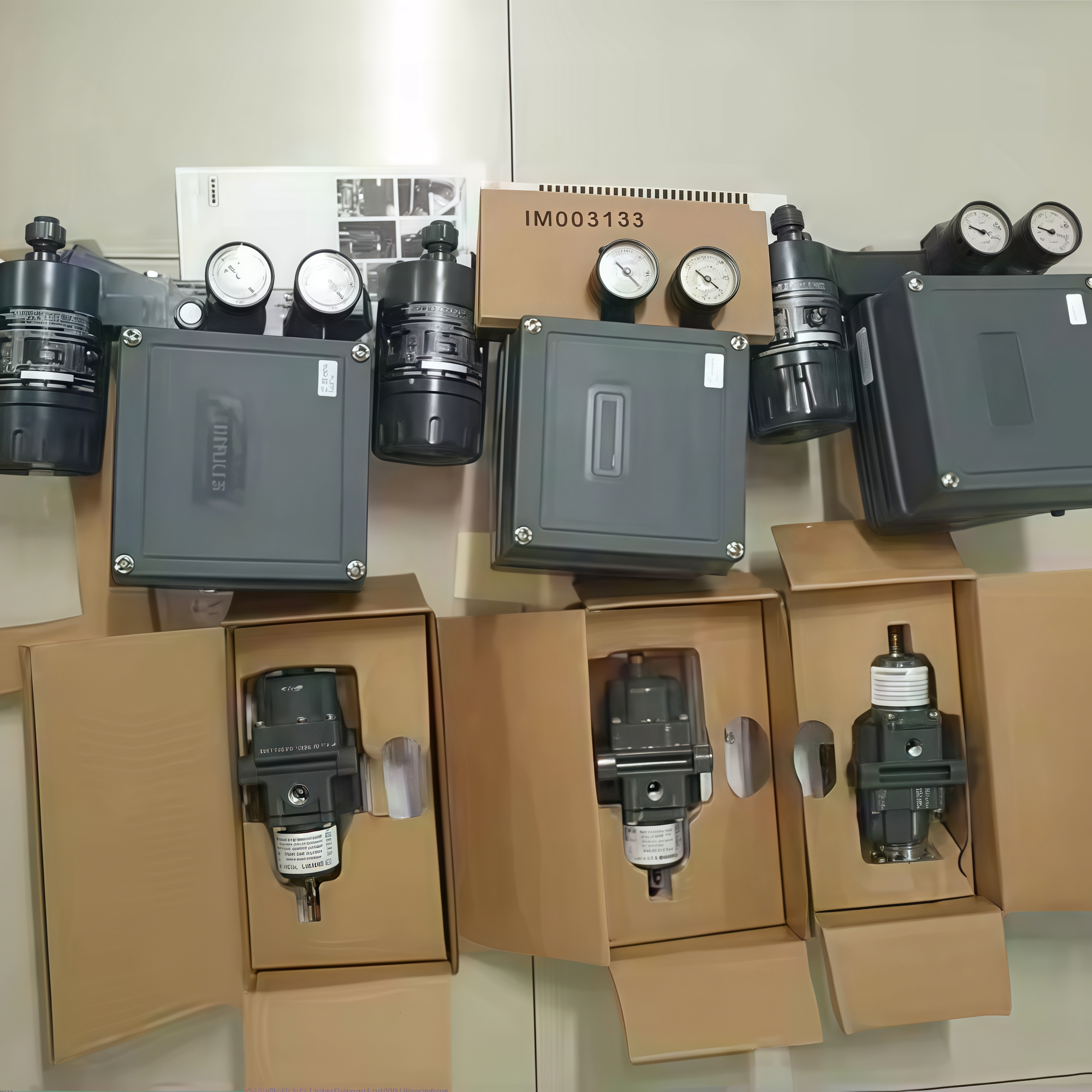

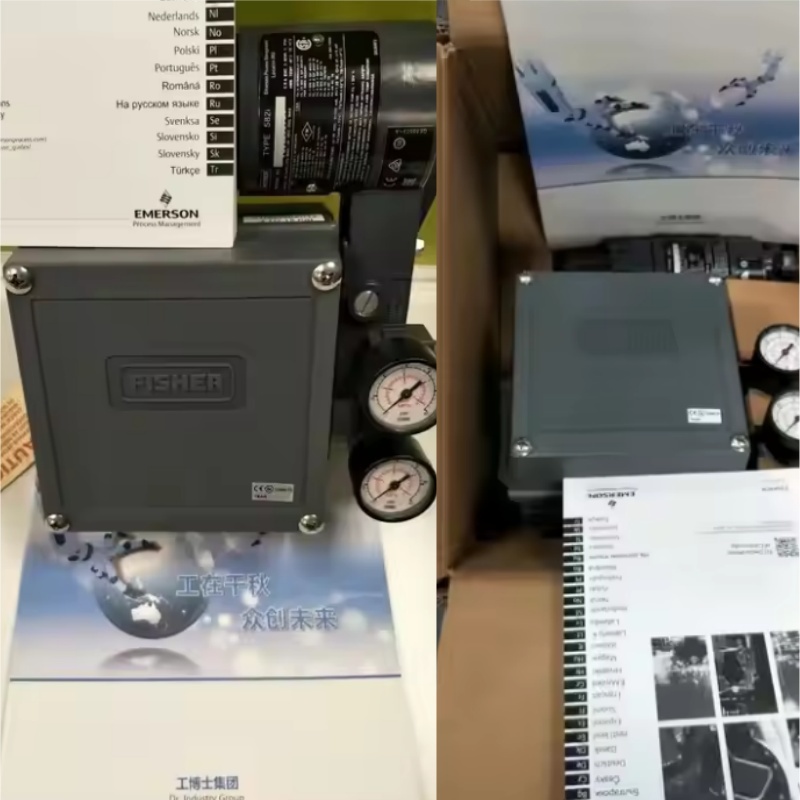

De Fisher 3582i is een elektro-pneumatische klepstandsteller, ontworpen voor regelkleppen met membraanaandrijving en schuivende stangen. Het bestaat uit een 582i elektro-pneumatische converter die is gemonteerd op een 3582 pneumatische klepstandsteller. De converter ontvangt een DC-stroomingangs­signaal en produceert een proportionele pneumatische uitgang via een nozzle/flapper-regeling. Deze uitgang voedt vervolgens de pneumatische standsteller, waardoor een apart gemonteerde transducer overbodig wordt.

Het instrument levert een nauwkeurige klep­stangpositie die proportioneel is aan het DC-stroomingangs­signaal. Het is een beproefd ontwerp dat bekend staat om zijn snelle reactie en het vermogen om trillingen te weerstaan die in de meeste fabrieksomgevingen voorkomen. Een laag stationair luchtverbruik draagt bij aan een efficiënte werking.

Nul- en span­instellingen zijn toegankelijk met het deksel verwijderd, met behulp van een schroevendraaier en een moersleutel. De unit kan worden geschakeld tussen directe en omgekeerde actie door middel van eenvoudige aanpassingen. Veranderingen in de toevoerdruk en de klep­belasting hebben minimale invloed op de werking van de standsteller. De behuizing, componenten en pakking­materialen zijn geselecteerd om zware omstandigheden te weerstaan, en de ontluchtingslucht van de standsteller spoelt interne onderdelen voor extra bescherming.

Technische Specificaties

Toepassings­industrie

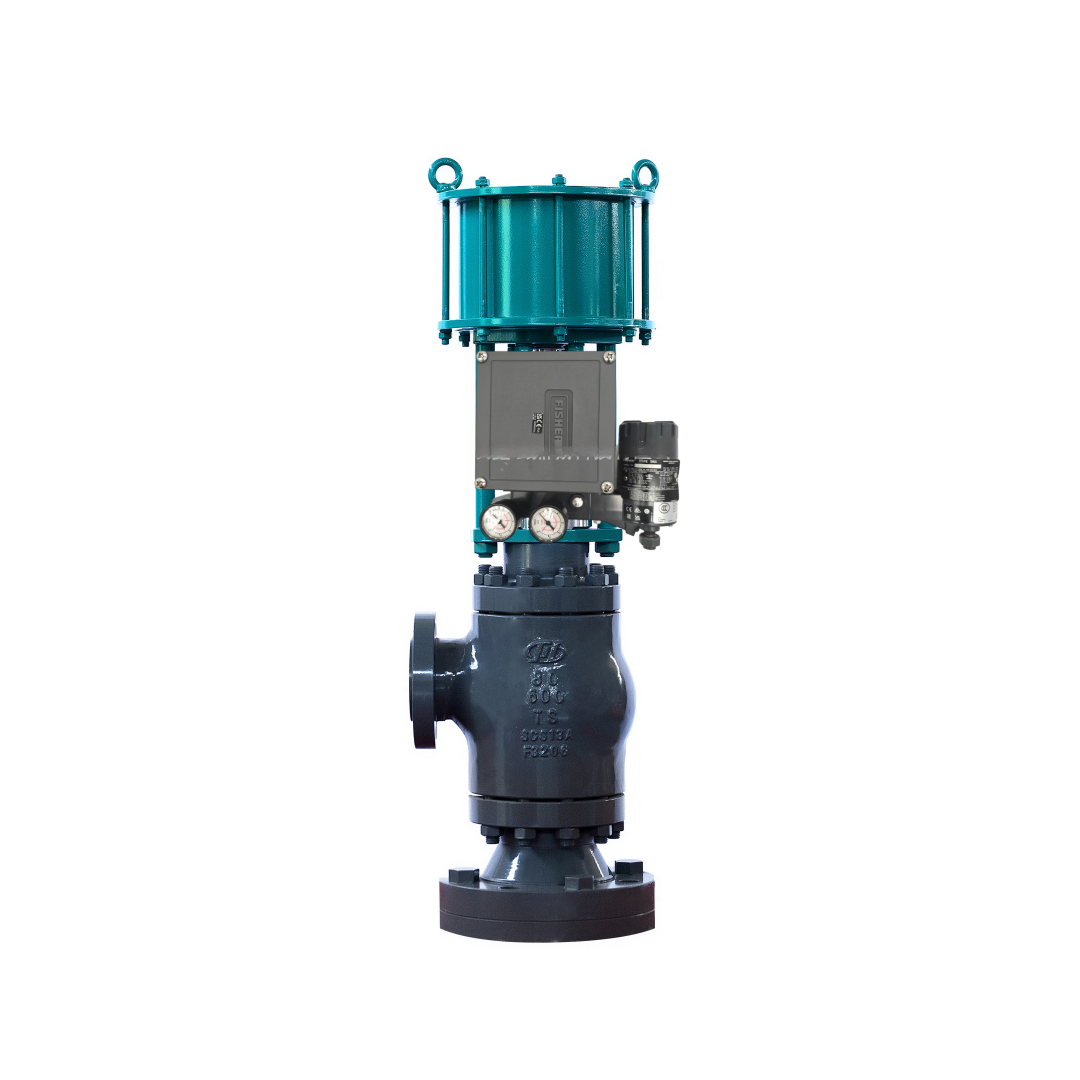

De 3582i wordt gebruikt met regelkleppen met membraanaandrijving en schuivende stangen in proces­industrieën. Het behandelt toepassingen voor stroom-, druk-, temperatuur- en niveau­controle. Het instelbare nul- en span­bereik maakt het gebruik van alle standaard ingangs­signalen mogelijk, inclusief gesplitste bereiken. Omdat units uit één standsteller­familie een verscheidenheid aan regel­toepassingen bestrijken, worden de basis­onderdelen­voorraad­vereisten vereenvoudigd.

Veelvoorkomende problemen

• De standsteller reageert niet op het ingangs­signaal: Controleer de toevoerdruk en de pneumatische aansluitingen. Verifieer dat de nozzle/flapper­assemblage niet verstopt is en dat de relais correct functioneert.

• De klep­stangpositie komt niet overeen met het ingangs­signaal: Controleer de nul- en span­kalibratie. Verifieer dat de nokpositie overeenkomt met de actuator­slag en actie.

• Onregelmatige werking of oscillatie: Inspecteer op luchtlekken in leidingen en fittingen. Controleer op overmatige wrijving in de klep­pakking of actuator.

• Schommelingen in de toevoerdruk beïnvloeden de positie: Bevestig dat de toevoerdruk stabiel is en binnen het aanbevolen bereik valt. De 3582i is ontworpen om de invloed van veranderingen in de toevoerdruk te minimaliseren, maar extreme schommelingen kunnen nog steeds problemen veroorzaken.

Vervangende modellen

De 3582i is een ouderwets pneumatisch standsteller­ontwerp. Voor nieuwe installaties die digitale communicatie en diagnostiek vereisen, zijn de DVC6200 of DVC2000 digitale klep­controllers de moderne equivalenten uit dezelfde productlijn. De 582i converter kan in het veld worden geïnstalleerd op een bestaande 3582 pneumatische standsteller om deze te upgraden naar een 3582i configuratie, hoewel dit mogelijk het wijzigen van de montage van de standsteller en het ingangs­signaal­bereik vereist. Voor alternatieven van andere leveranciers, verifieer de actuator­montage, slag­bereik en compatibiliteit van het ingangs­signaal voordat u bestelt.
