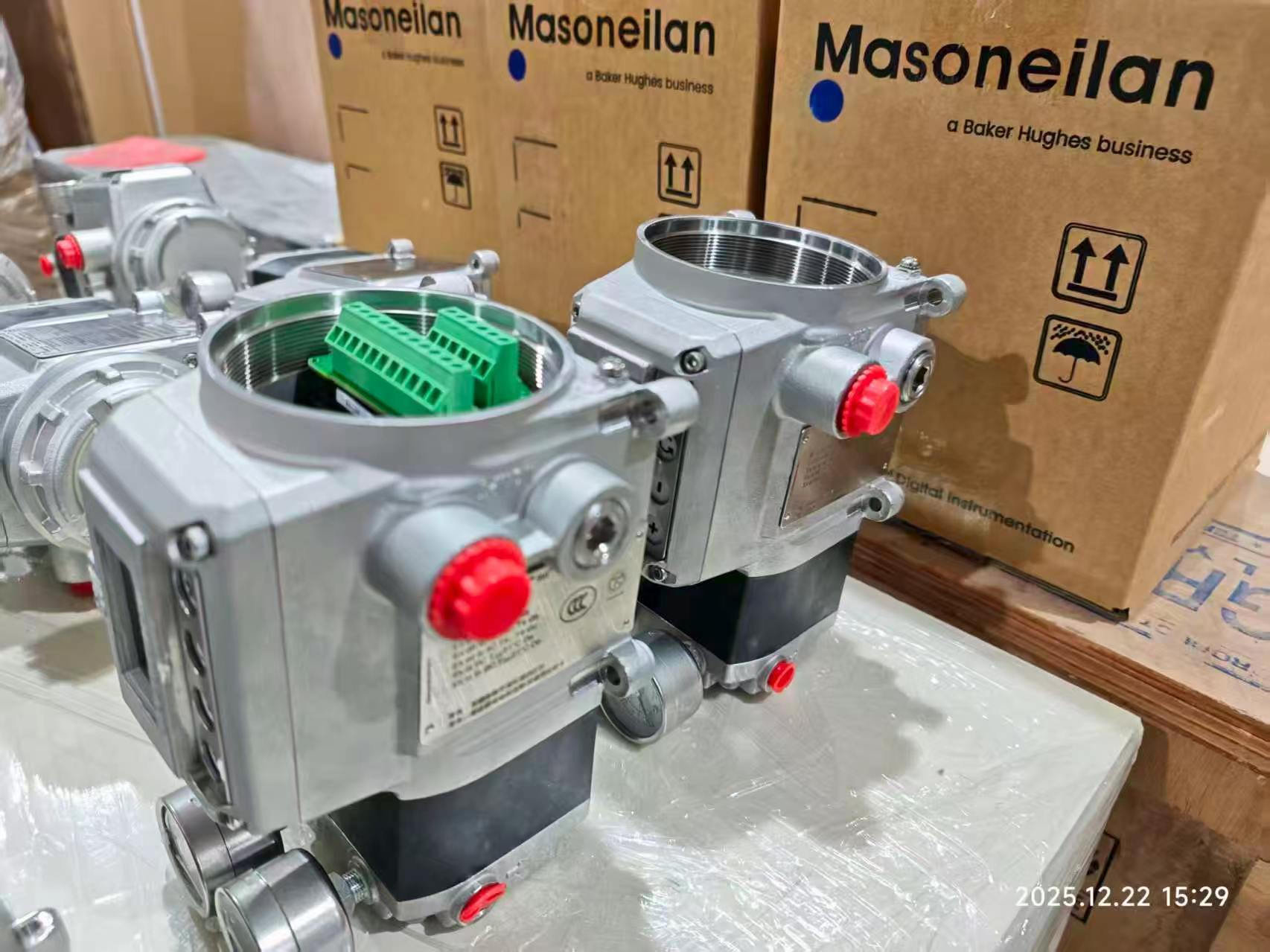

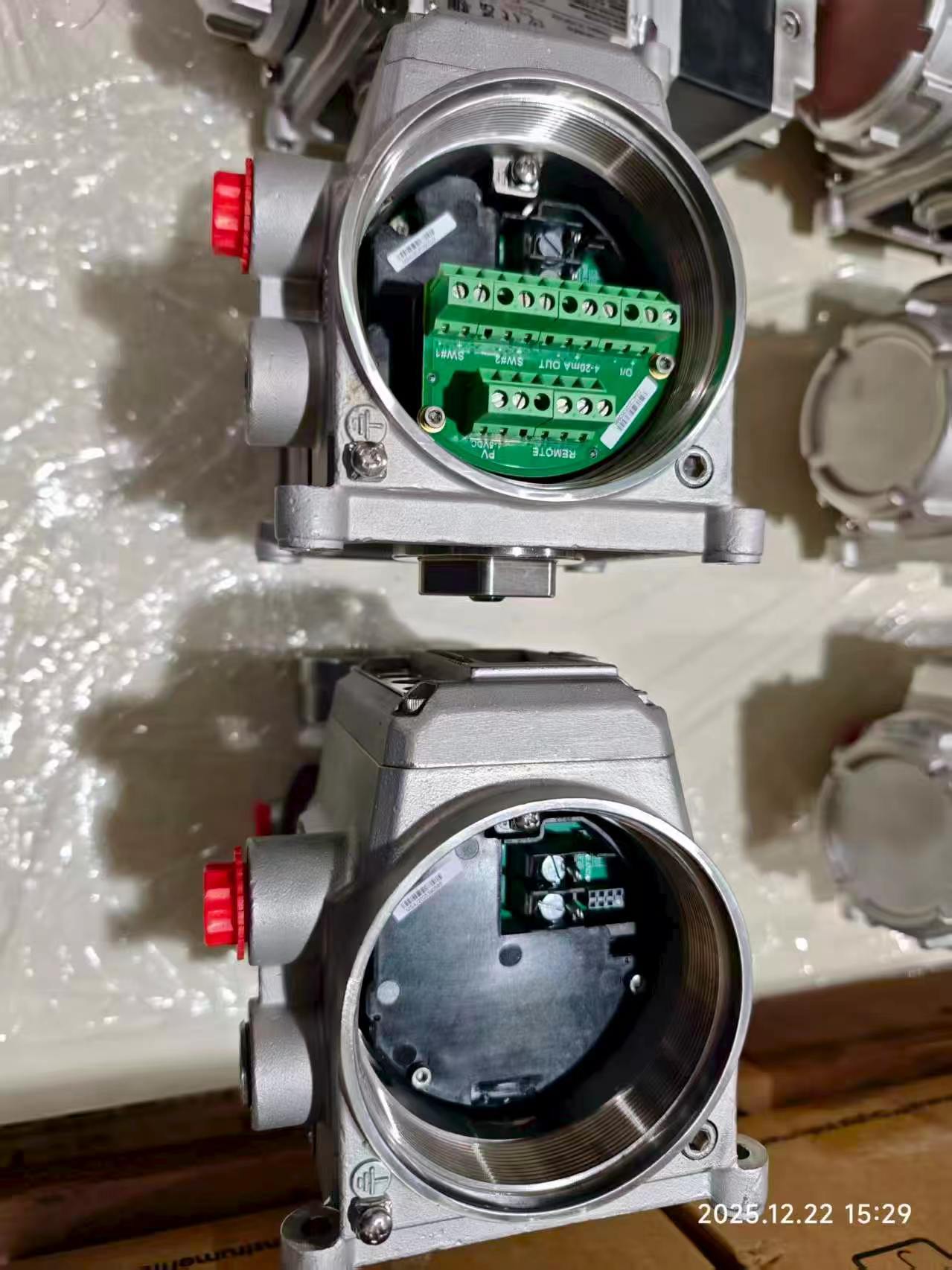

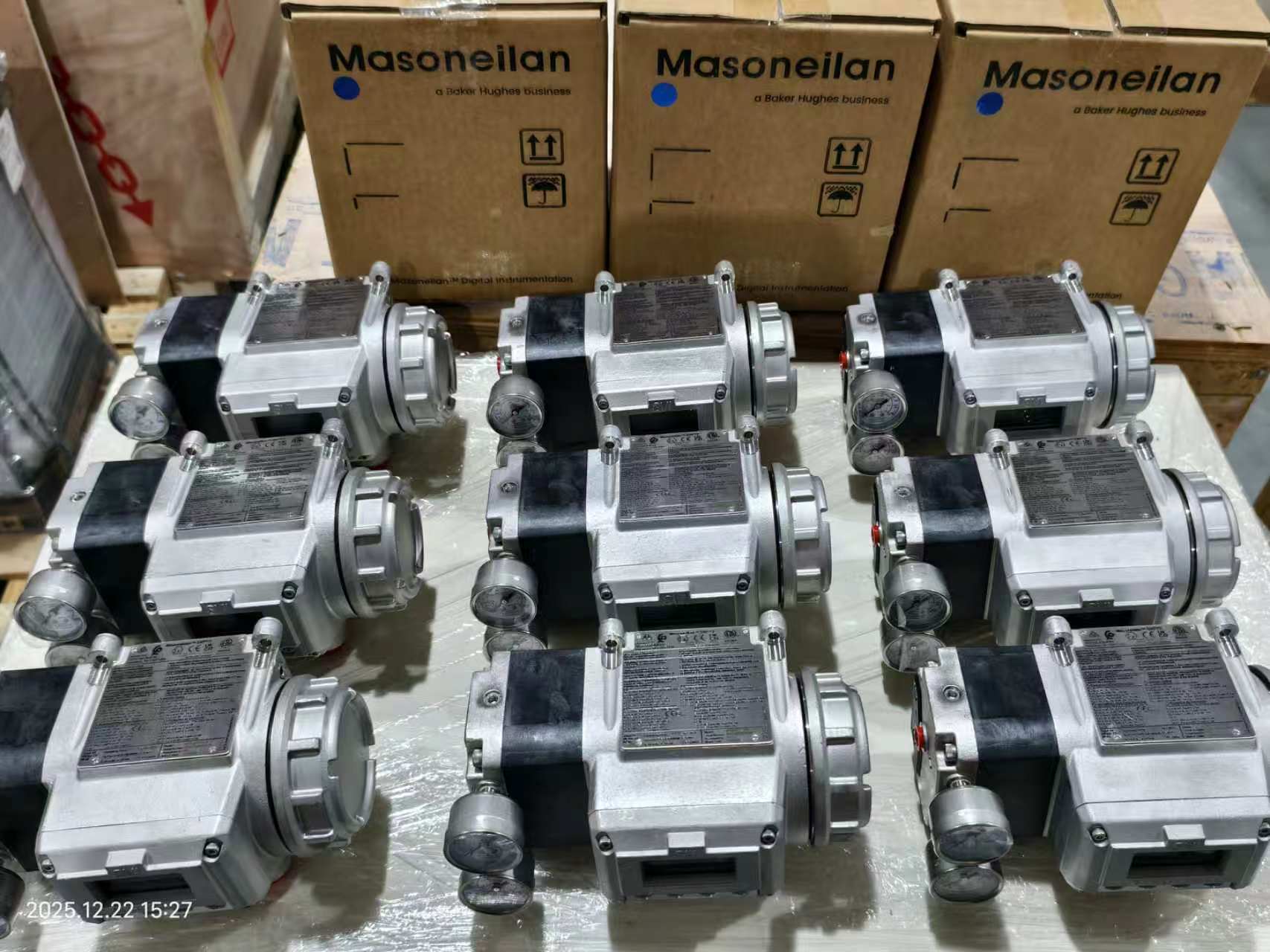

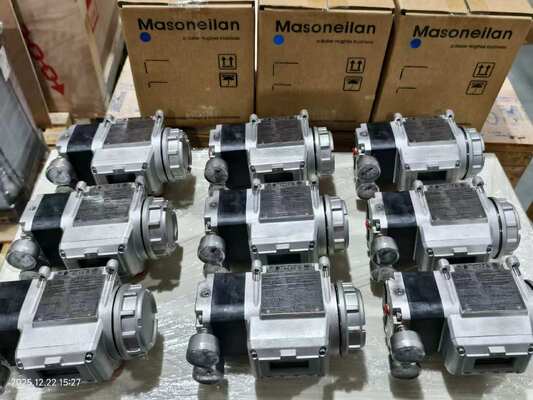

Masoneilan SVI3 Digitale kleppositionator van de derde generatie HART 7 voor regelkleppen

Productoverzicht

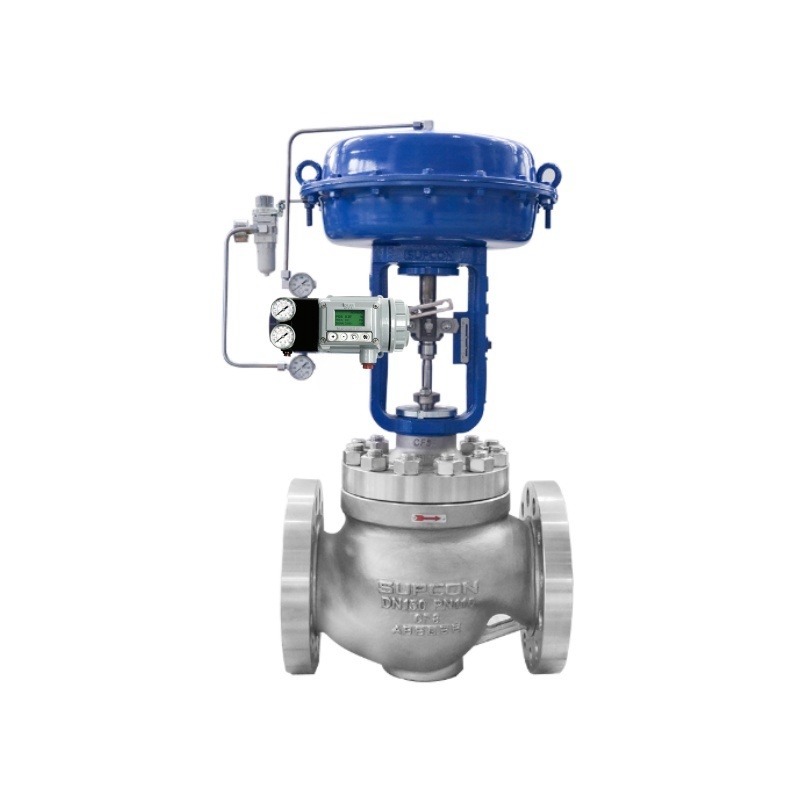

De Masoneilan SVI3 is de derde generatie digitale kleppositie-indicator van Baker Hughes. Het regelt pneumatische actuatoren met behulp van een tweedraads 4-20mA stuursignaal met HART 7 communicatie. Gebouwd op meer dan 20 jaar aan bewezen kleppositie-detectietechnologie, maakt het gebruik van geavanceerde controle- en diagnostische algoritmen, samen met contactloze positiedetectie, om nauwkeurige, responsieve en betrouwbare positioneringsprestaties te leveren.

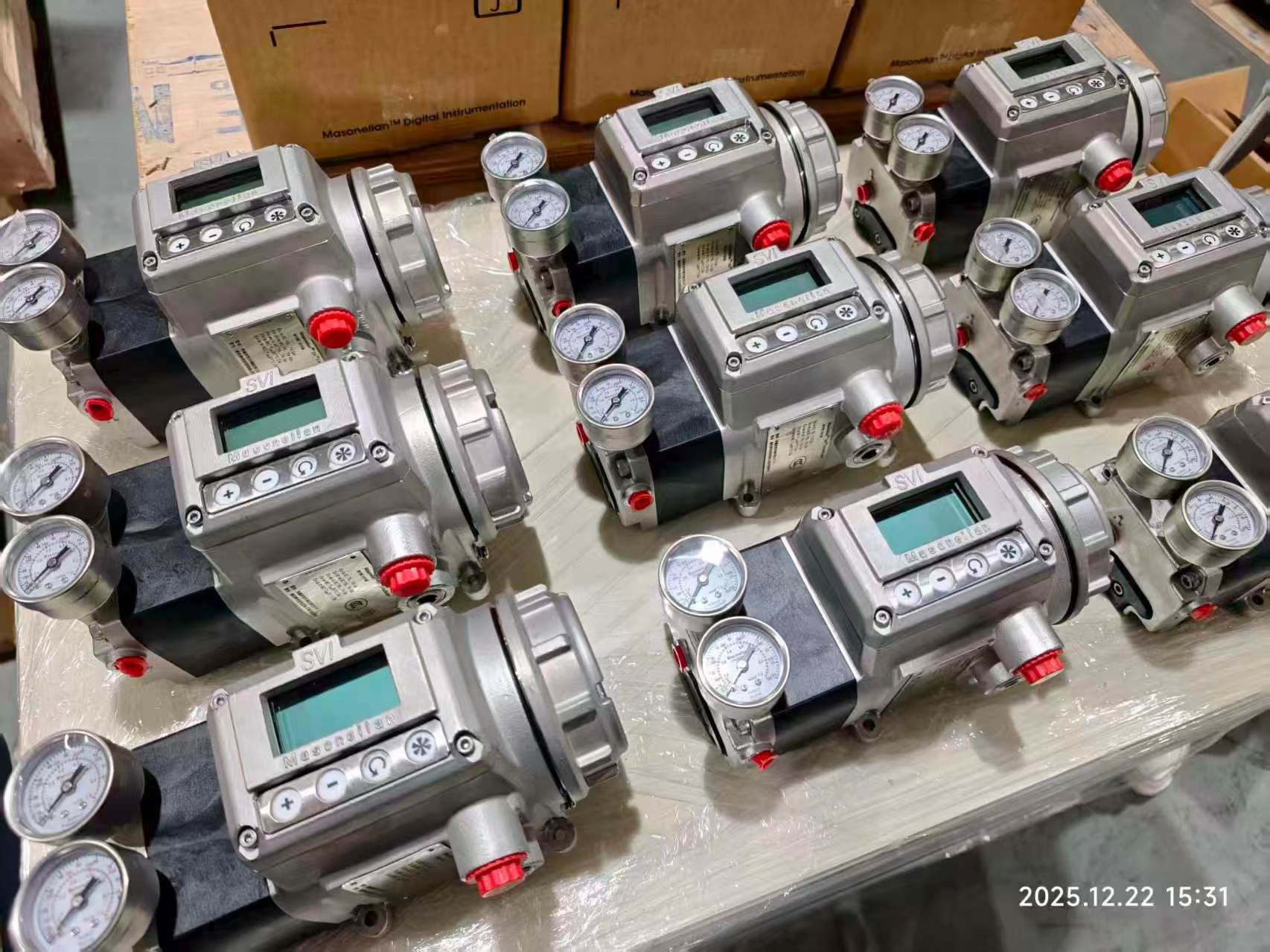

De contactloze positiedetectie leest door de behuizing, zodat er geen mechanische bewegende delen in de hoofdbehuizingsholte komen. Het bedrijfstemperatuurbereik loopt terug tot -55°C voor arctische omstandigheden. Een opvallende functie is de Smart Cal-instelling en kalibratie met één knop, wat de inbedrijfstelling vereenvoudigt. De lokale gebruikersinterface bevat een grafisch display met hoog contrast en drukknoppen die geschikt zijn voor gevaarlijke locaties. Het apparaat integreert met alle toonaangevende controlesystemen via DTM- en EDD-ondersteuning.

De SVI3 bevat 19 nieuwe online klepdiagnostiek die de klepgezondheid continu monitoren tijdens bedrijf. Tot 1 jaar aan diagnostische gegevens wordt opgeslagen op het apparaat, waardoor trendanalyse mogelijk is voordat problemen de fabrieksoperatie beïnvloeden. Het stationaire luchtverbruik is met 40% verminderd in vergelijking met eerdere generaties, terwijl de luchttoevoer met 15% is verbeterd voor snellere actuatie.

Technische Specificaties

Toepassingsindustrie

De Masoneilan SVI3 wordt gebruikt in energieopwekking, raffinage, petrochemie, midstream olie en gas, en upstream olie en gas. Belangrijke toepassingen zijn onder meer stoomturbogeneratoren, condensors, koeltorens, reactorgebouwen, turbinegebouwen, warmteterugwinningsstoomgeneratoren, balans van de fabriek, destillatie, hydroprocessing reforming, cracking, secundaire menging, quenching en fractionering, ladinggaskompressie, scheiding, pijpleidingintegriteitsoperaties, dehydratatie, koeling, liquefactie, laden en verschepen, regasificatie en compressie.

Veelvoorkomende Problemen

• Smart Cal kan niet worden voltooid: Controleer of de voedingsdruk binnen 20-120 psi valt. Verifieer of de klep slaglimieten binnen het nominale bereik vallen. Zorg ervoor dat de klep niet vastzit of klemt.

• Positie-oscillatie of cycli: Controleer of er sprake is van stick-slip. Als de positiecycli veel groter zijn dan de setpointcycli, kan de positie-indicator de cycli veroorzaken. Inspecteer op een handwiel dat de klepslag blokkeert, een gebroken stang, of losgekoppelde positie-feedbackcomponenten.

• Communicatieprobleem met HART handheld: Verifieer of de lusweerstand voldoende is. Controleer of de klemspanning voldoet aan de nalevingsvereisten (9Vdc @ 20mA, 11Vdc @ 4mA).

• Fout bij laag vermogen (LOW_POWER): Ingangsstroom lager dan 3,15 mA. Verhoog de lusstroom naar 4 mA voor kalibratie en diagnostiek.

• TuneERR verschijnt na autotune: Handmatige afstemming kan nodig zijn. Raadpleeg de probleemoplossingssectie in de handleiding.

• SelfCheckError of hardwarefout: Verwijder de stroom gedurende twee minuten en start opnieuw op. Wis het alarm met ValVue of HART Host. Als de fout aanhoudt, vervang dan de elektronica-module.

Vervangende Modellen

De Masoneilan SVI3 is de directe vervanging voor de SVI II AP en SVI1000. Het beschikt over roestvrijstalen montagebeugels voor elke klep/actuator combinatie en is volledig achterwaarts compatibel met SVI II AP en SVI1000 montagebeugels. Voor SVI II AP gebruikers is de upgrade relatief eenvoudig — bestaande montage kan worden gebruikt, en alleen de lucht/slangaansluiting moet mogelijk worden aangepast. Voor cross-vendor alternatieven, verifieer de actuator montage, slagbereik en communicatieprotocol alvorens te bestellen.
