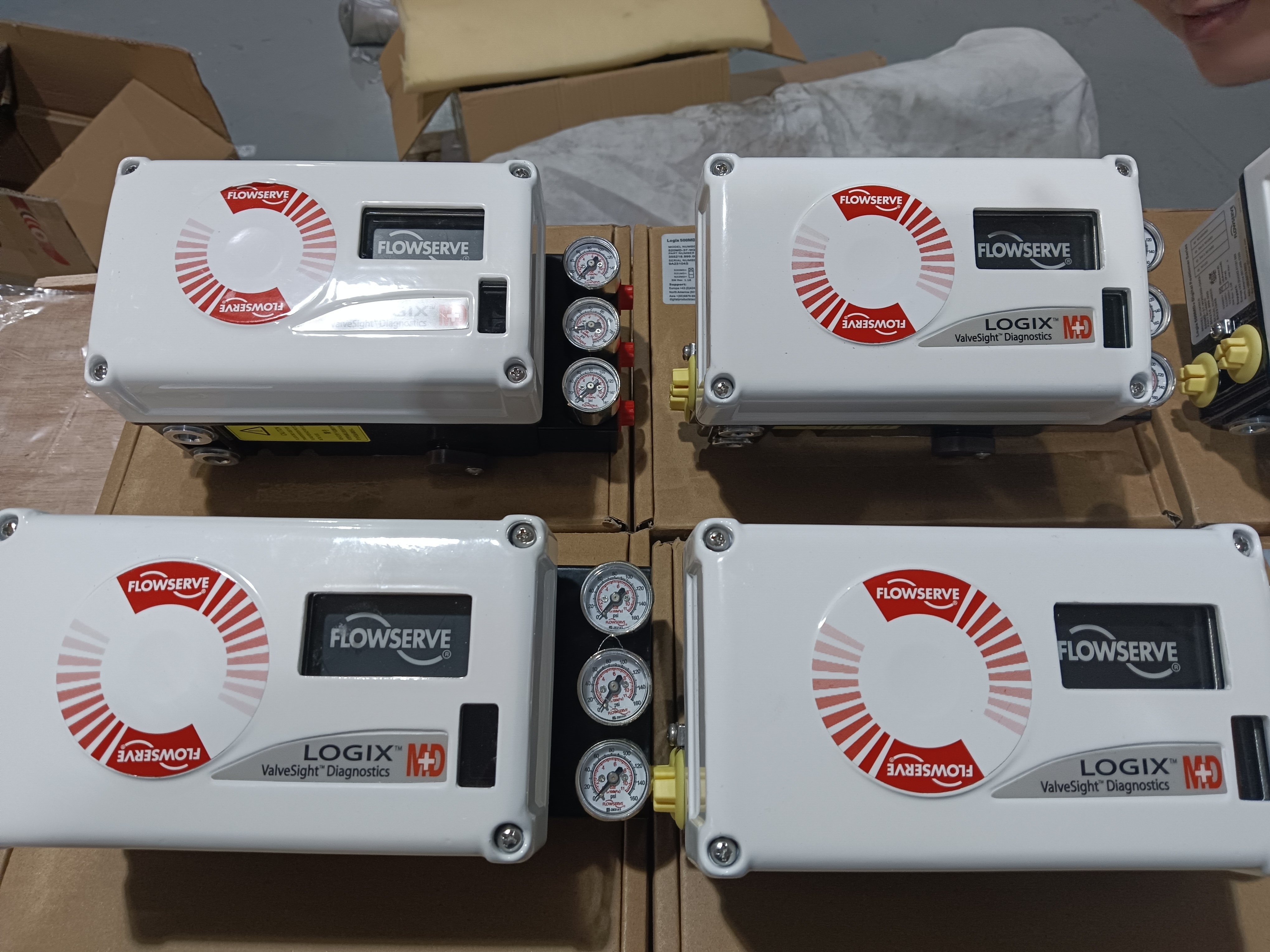

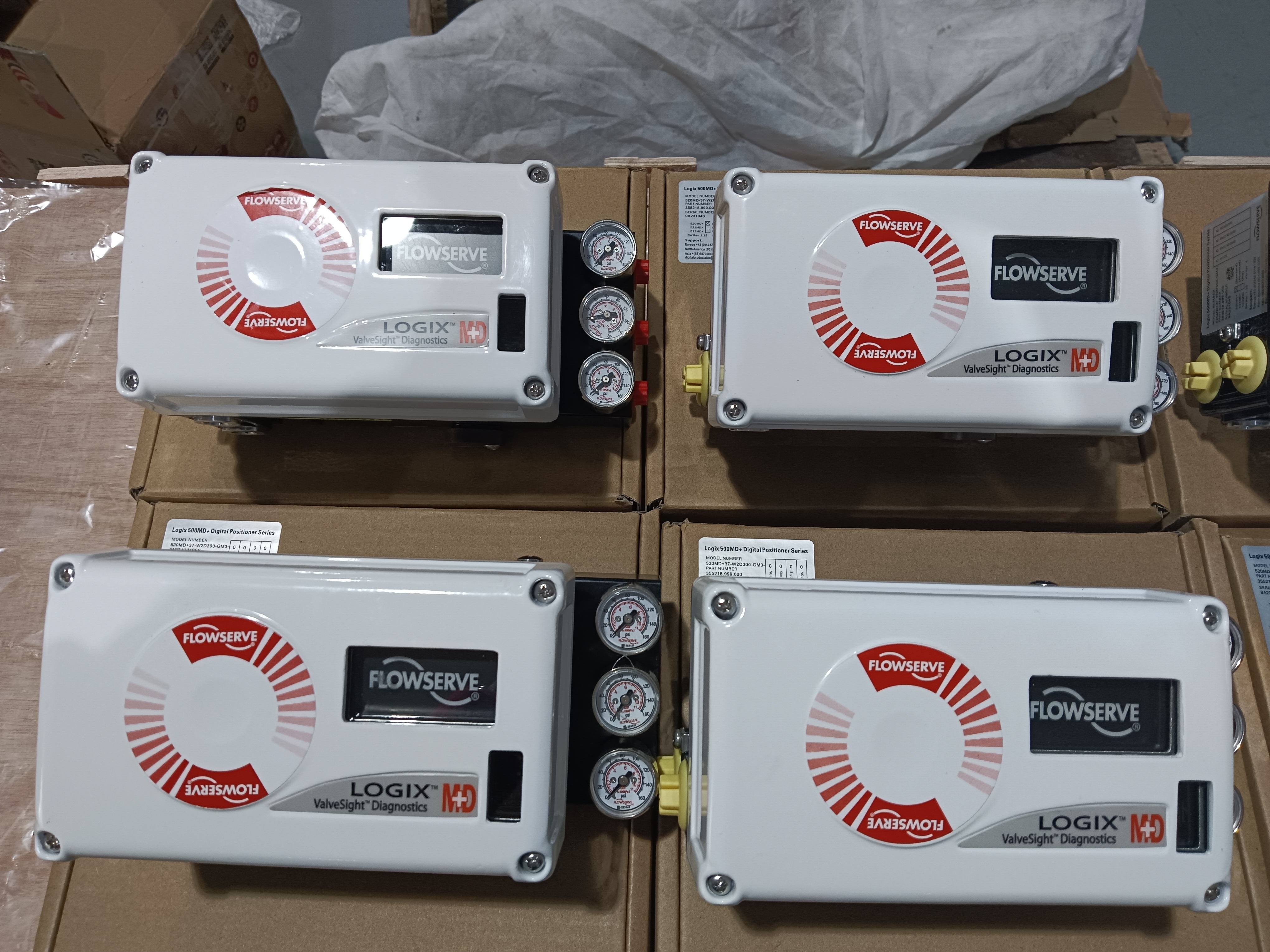

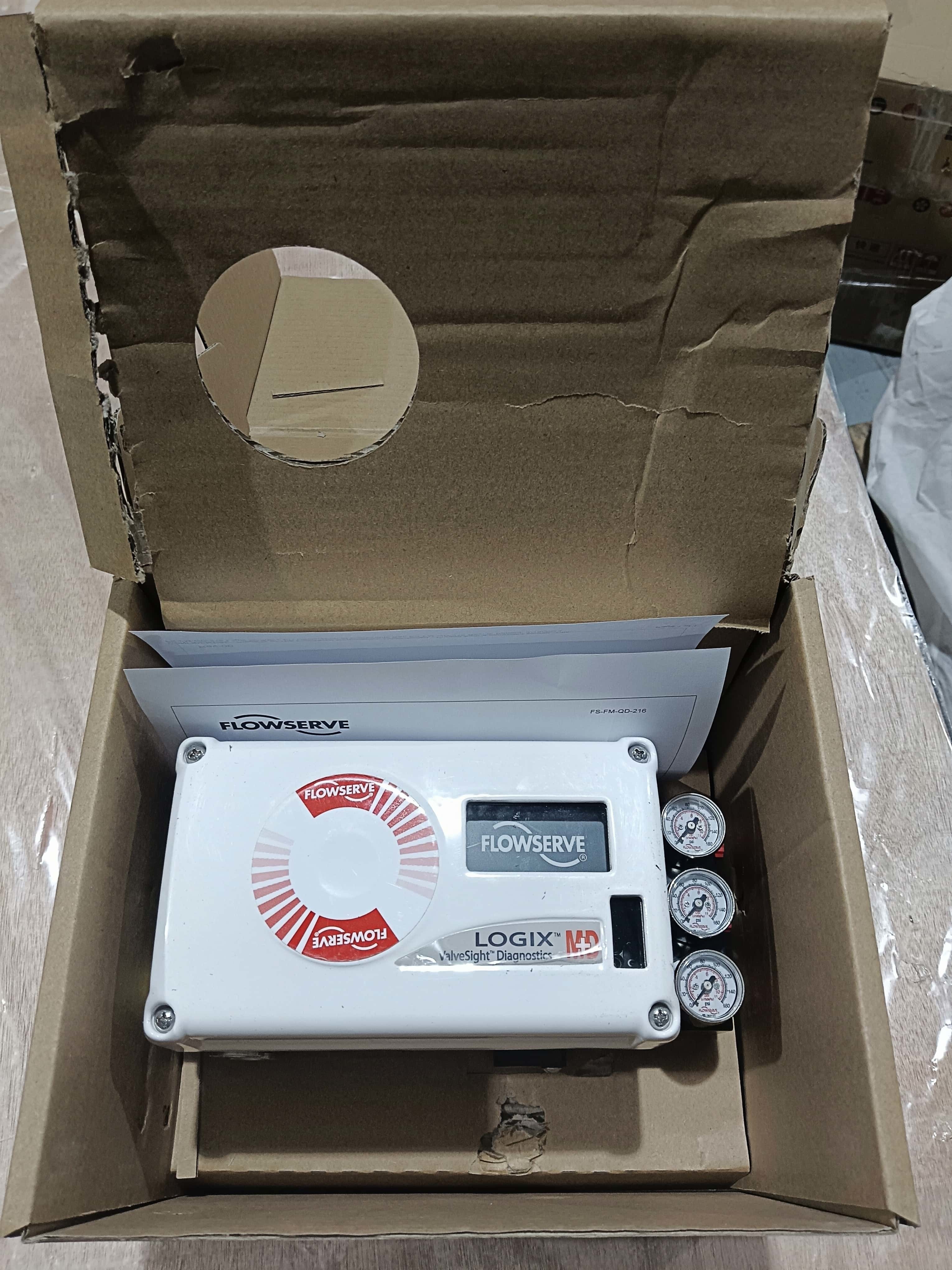

Flowserve Logix 520MD Digitale Valve Positioner HART 4-20mA voor regelkleppen

Productoverzicht

De Flowserve Logix 520MD is een digitale kleppositie-regelaar, ontworpen voor nauwkeurige aansturing van pneumatische actuatoren. Hij maakt gebruik van een tweedraads 4-20mA stuursignaal met HART-communicatie (HART 5, 6 en 7 ondersteund) om ingangssignalen om te zetten in pneumatische uitgangen voor zowel roterende als lineaire actuatoren. De positie-regelaar combineert superieure positionerings- en afstemmingsfuncties met een gemakkelijke installatie en krachtige diagnostische hulpmiddelen.

De 520MD maakt gebruik van een multi-variabel gain-afstemalgoritme dat grote stapveranderingen met minimale overshoot mogelijk maakt, terwijl de resolutie behouden blijft om te reageren op zeer kleine stapveranderingen. De Auto-tune procedure cycelt de actuator om een gemeten respons te produceren en selecteert gain-waarden die zorgen voor een passende actuatorprestatie. Een gain-modifier selector kan de berekende gain verhogen of verlagen voor optimale prestaties.

Configuratie wordt afgehandeld via eenvoudige DIP-schakelaarinstellingen voor de afstemmodus en andere veelvoorkomende instellingen. Voor aangepaste vereisten kunnen afstemsets worden gewijzigd met een handheld of met ValveSight-software om een breed scala aan actuatorgroottes en -typen te accommoderen. De unit beschikt over een tweestaps regelontwerp voor snellere responstijden en strakkere regeling, met een laag luchtverbruik.

Technische Specificaties

Toepassingsindustrie

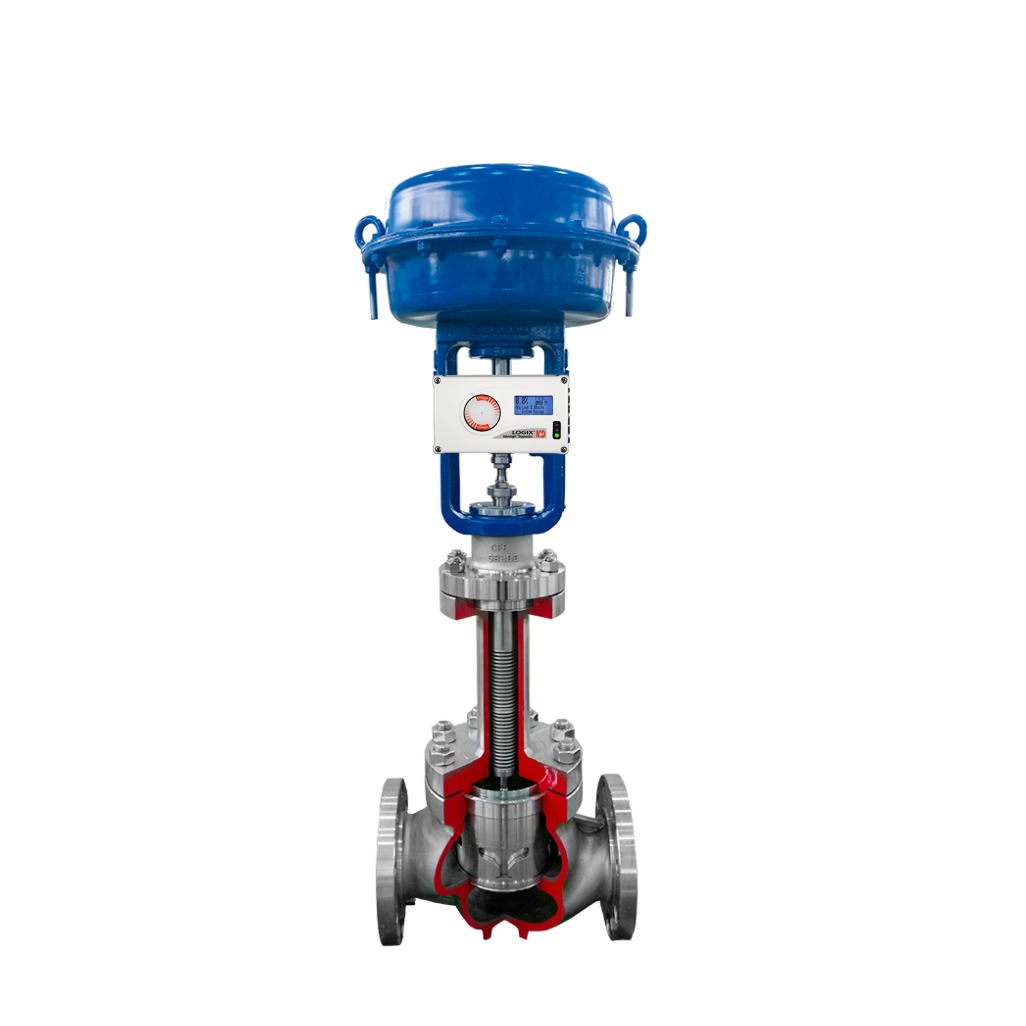

De Flowserve Logix 520MD wordt gebruikt in de olie- en gasindustrie, chemische verwerking, energieopwekking, waterzuivering en farmaceutische industrie. Belangrijke toepassingen zijn pijpleiding- en actuatorbesturing, positionering van reactorkleppen, automatisering van turbinestuurbekrachtiging, stromingsregeling in installaties en hygiënische klepoperaties. De gecertificeerde classificatie voor gevaarlijke gebieden maakt hem geschikt voor veeleisende procesomgevingen.

Veelvoorkomende problemen

• Geen LED-knippering: Stroom is lager dan 3.6 mA of de polariteit van de bedrading is onjuist. Verifieer dat de voedingsstroom minimaal 3.6 mA is en controleer de polariteit.

• Onregelmatige communicatie: HART-signaalproblemen. Controleer of de bandbreedte van de stroombron beperkt is tot 25Hz. Verifieer de kabellengte en impedantie. Gebruik een compatibele intrinsiek veilige barrière.

• Unit reageert niet op analoge commando's: Unit is in digitale commandomodus of er is een kalibratiefout opgetreden. Wijzig de commandomodus naar analoog. Kalibreer de unit opnieuw.

• Kleppositie-aflezing niet zoals verwacht: Montage van de positie-sensor niet op 180 graden, slag niet gekalibreerd, MPC actief of gebruikerskarakterisering actief. Verplaats de sensor opnieuw. Kalibreer de slag.

• Positie volledig geopend of gesloten, reageert niet op commando: Slag niet gekalibreerd, Hall-sensor interne lus niet aangesloten, verkeerde luchtactie ingesteld, leidingen omgedraaid of I/P-converterprobleem.

• Wrijvingkalibratie vereist: Geen wrijvingkalibratie uitgevoerd sinds fabrieksreset. Voer Wrijvingkalibratie uit via het displaymenu, de handheld of DTM.

Vervangende modellen

De Flowserve Logix 520MD-serie is een volwassen digitaal positie-regelaarplatform. Voor toepassingen die extra veiligheidsintegriteit vereisen, biedt de Logix 520MD+-variant verbeterde functies. Voor nieuwere installaties zijn de Logix 3200MD en Logix 3800MD alternatieve modellen binnen dezelfde productfamilie. Voor cross-vendor alternatieven, verifieer de actuator montage, slagbereik en communicatieprotocol alvorens te bestellen.
