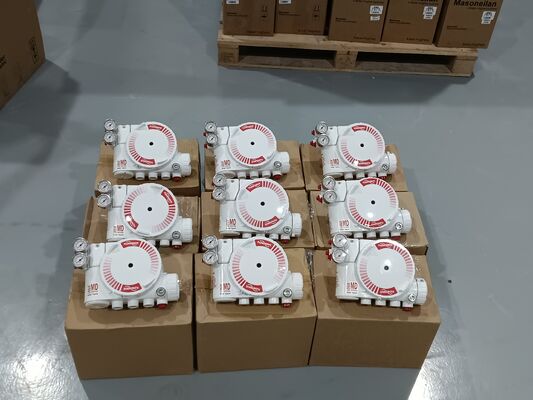

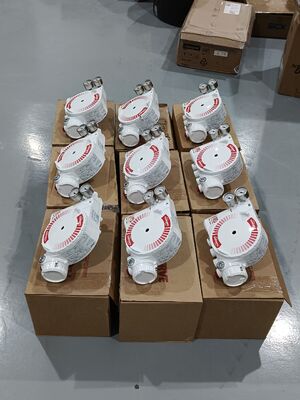

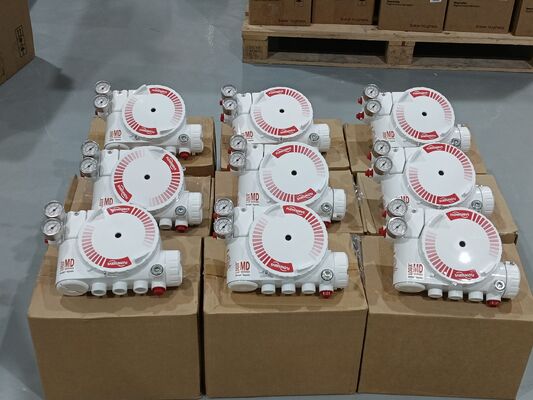

Flowserve Logix 3200MD Digitaal Valve Positioner HART 5 4-20mA voor regelkleppen

Productoverzicht

De Flowserve Logix 3200MD is een digitale HART-kleppositie-regelaar die gebruikmaakt van state-of-the-art piëzotechnologie voor superieure prestaties en betrouwbaarheid. Het is een digitale kleppositie-regelaar met twee draden en een 4-20mA ingang die een actuator/klep aanstuurt op basis van een analoog ingangssignaal.

De 3200MD kan eenvoudig worden geconfigureerd met de lokale knoppen, een HART-handterminal en de SoftTools-software. Het beschikt over lokale status-LED's, lokale DIP-schakelaars/kalibratieknoppen en automatische afstemming met dynamische gain-selectie. De positie-regelaar maakt gebruik van HART 5 voor communicatie.

Het apparaat ondersteunt zowel dubbelwerkende als enkelwerkende actuatoren voor lineaire en roterende montage. Het is ongevoelig voor veranderingen in de toevoerdruk en kan toevoerdrukken van 30 tot 150 psig aan. De explosie-veilige behuizing is geclassificeerd als Klasse I Divisie 1 Groepen B-D, Ex d IIB+H2, AEx d IIB+H2.

Technische Specificaties

Toepassingsindustrie

De Flowserve Logix 3200MD wordt gebruikt in de olie- en gasindustrie, chemische verwerking, energieopwekking, waterzuivering en farmaceutische industrie. Belangrijke toepassingen zijn pijpleiding- en actuatorbesturing, positionering van reactorkleppen, automatisering van turbinet bypass en regelgeving van de stroming in installaties.

Veelvoorkomende problemen

• Geen LED-knippering: Stroom is lager dan 3,6 mA of de polariteit van de bedrading is onjuist. Verifieer dat de voedingsstroom minimaal 3,6 mA is en controleer de polariteit.

• Onregelmatige communicatie: HART-signaalproblemen. Controleer of de bandbreedte van de stroombron beperkt is tot 25 Hz. Verifieer de kabellengte en impedantie. Gebruik een compatibele intrinsiek veilige barrière.

• Apparaat reageert niet op analoge commando's: Apparaat staat in digitale commandomodus of er is een kalibratiefout opgetreden. Wijzig de commandomodus naar analoog. Kalibreer het apparaat opnieuw.

• Kleppositie-uitlezing niet zoals verwacht: Montage van de positie-sensor niet op 180 graden, slag niet gekalibreerd, of MPC actief. Verplaats de sensor. Kalibreer de slag.

• Positie volledig open of gesloten gestuurd: Slag niet gekalibreerd, Hall-sensor interne lus niet aangesloten, verkeerde luchtactie ingesteld, of leidingen omgedraaid. Kalibreer de slag. Controleer de hardware-aansluitingen.

• Wrijvingskalibratie vereist: Geen wrijvingskalibratie uitgevoerd sinds fabrieksreset. Voer wrijvingskalibratie uit via het displaymenu, de handterminal of DTM.

Vervangende modellen

De Flowserve Logix 3200MD is een volwassen digitaal positie-regelaar platform. Voor toepassingen die aanvullende veiligheidsintegriteit vereisen, biedt de Logix 3200MD+ variant verbeterde functies. Voor nieuwere installaties is de Logix 3800 een alternatief model binnen dezelfde productfamilie. Voor cross-vendor alternatieven, verifieer de actuator montage, slagbereik en communicatieprotocol alvorens te bestellen.
