Neles ND9000 Intelligente Klepbesturing HART Fieldbus voor Regelkleppen

Productoverzicht

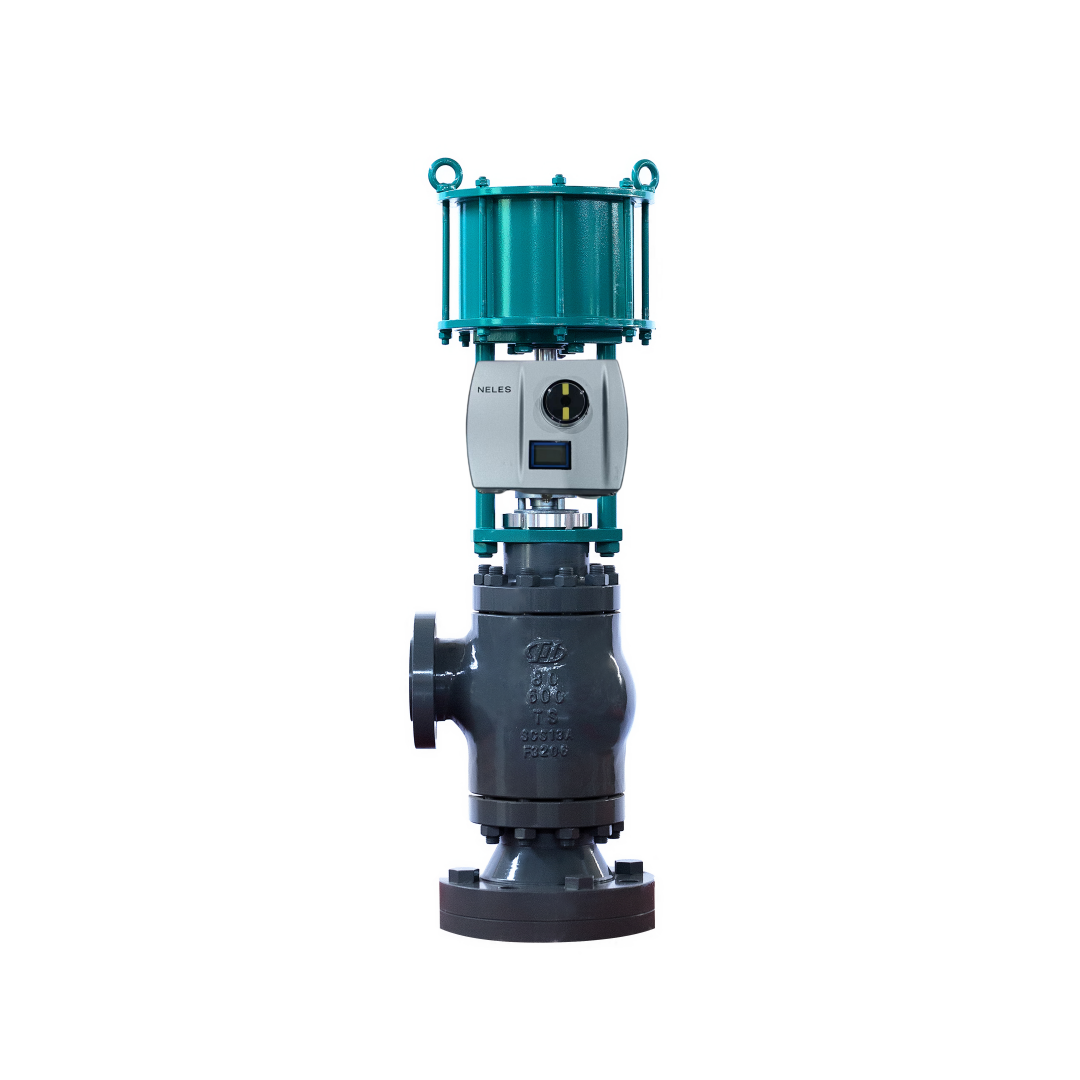

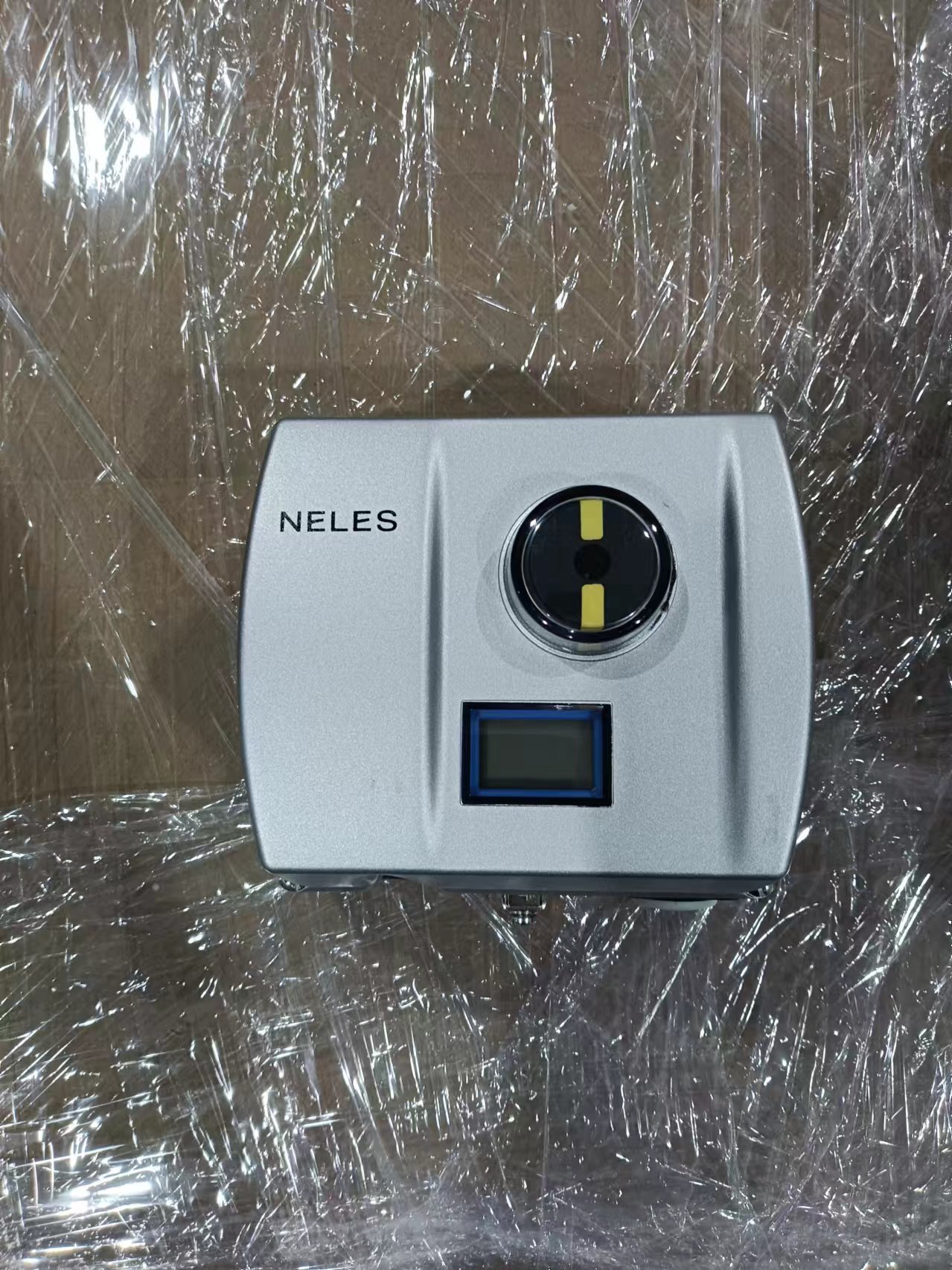

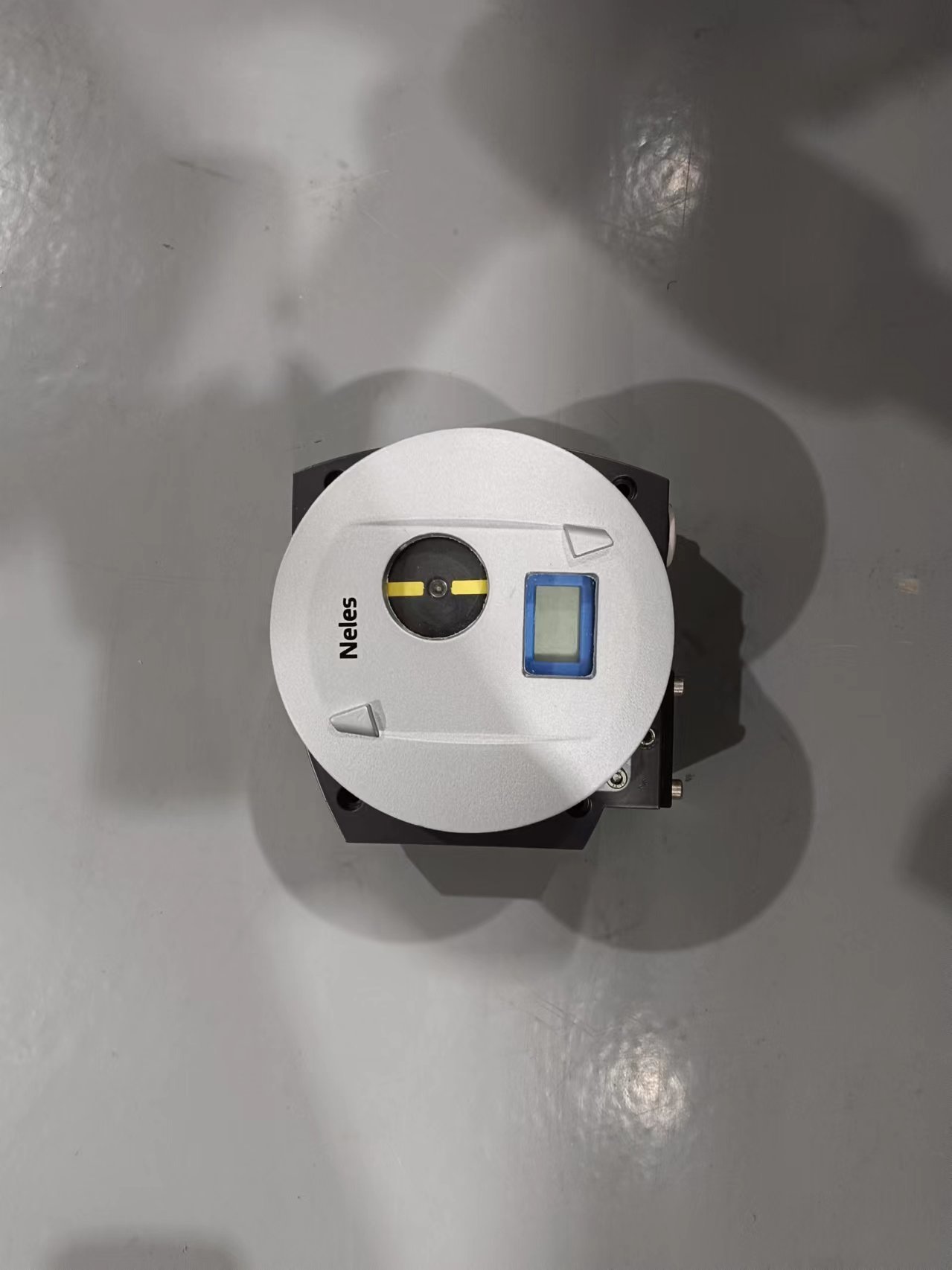

De Neles ND9000 is een intelligente klepcontroller op basis van een microcontroller, ontworpen voor nauwkeurige aansturing van pneumatische actuatoren. Het is een apparaat dat wordt gevoed door 4-20mA of veldbus, dat continu het ingangssignaal vergelijkt met de werkelijke kleppositie en de actuator dienovereenkomstig aanpast. De ND9000 is ontworpen om te werken op elke regelklep actuator en in alle industriële sectoren.

Het apparaat maakt gebruik van contactloze kleppositie-meting, dus er zijn geen mechanisch slijtende onderdelen in het feedbackpad. Het ondersteunt zowel roterende als lineaire kleppen, en hetzelfde apparaat kan worden gebruikt voor enkelwerkende en dubbelwerkende actuatoren. Inbedrijfstelling is eenvoudig met een lokale gebruikersinterface (LUI) of externe DTM/EDD-configuratie. Een 1-punts kalibratiefunctie maakt installatie op kleppen die in bedrijf zijn mogelijk zonder de werking te verstoren.

De ND9000 is SIL 2 gecertificeerd door TÜV volgens IEC 61508. Het beschikt over uitgebreide diagnostiek, waaronder zelftest, online diagnostiek, prestatiediagnostiek en communicatiediagnostiek. Het apparaat slaat tot 8000 online alarmen en onderhoudsherinneringen op met een bewaarperiode van 25 jaar. Geavanceerde diagnostiek stelt operators in staat om klefwrijving, veerkracht en slijtage te monitoren voor voorspellend onderhoud.

Technische Specificaties

Toepassingsindustrie

De Neles ND9000 wordt gebruikt in de olie- en gasindustrie, chemische verwerking, energieopwekking, pulp en papier, mijnbouw en algemene industriële automatisering. Belangrijke toepassingen zijn pijpleiding- en actuatorbesturing, positionering van reactorkleppen, automatisering van turbinestoomafvoer, regelsturing en controle van flotatieprocessen in de mijnbouw. Het apparaat kan worden geïntegreerd met alle belangrijke DCS-systemen en ondersteunt montagekits voor actuatoren van derden. Marien goedgekeurde versies zijn beschikbaar voor offshore toepassingen.

Veelvoorkomende problemen

• Kalibratie mislukt door kleppositie buiten bereik: Controleer de luchtdruk. Stel voor dubbelwerkende actuatoren de druk ongeveer 10 PSI lager in dan de verwachte minimale toevoer. Overschrijd voor enkelwerkende actuatoren niet de nominale druk van de actuator. Controleer of de H-clip op de feedbackhendel waterpas, recht en uitgelijnd is met de feedbackas van de klep - verkeerde uitlijning veroorzaakt niet-lineaire feedbackfouten.

• FOUT / Slag te kort: De positioner heeft gedetecteerd dat de fysieke hoekverandering van de feedbackas de minimale elektrische meetdrempel niet heeft bereikt tijdens Autotune. Controleer de montage en de uitlijning van de feedbackkoppeling.

• FOUT / Regelafwijking: De kleppositie wijkt af van het ingestelde punt buiten de geconfigureerde limiet. Controleer op kleven, verhoogde wrijving of problemen met de luchtdruktoevoer.

• Waarschuwing detectie jagen: Kleposcillatie gedetecteerd. Wijzig het prestatieniveau naar minder agressief om de klep te stabiliseren. Controleer of de capaciteit van de spoelklep voldoende is voor de actuator.

• Kalibratie positie mislukt: Controleer de configuratieparameters en de montage van de controller. Controleer of de as van de controller correct is uitgelijnd.

• Fout temperatuursensor: Temperatuurmeting mislukt. De nauwkeurigheid van de metingen is verminderd. Vervang het ND-apparaat bij de volgende onderhoudsmogelijkheid.

• Voedingsdruk buiten limieten: De voedingsdruk heeft de gespecificeerde bedrijfsomstandigheden overschreden. Controleer de luchtdrukregelaar en de compressoruitgang.

Vervangende modellen

De Neles ND9000 is een volwassen intelligent klepcontrollerplatform. Voor bestaande installaties zijn de positioners uit de ND7000-serie directe voorgangers - de ND9000 dient als een functionele upgrade met verbeterde diagnostiek en veldbusopties. De ND9103HX8T en ND9106HX8T zijn specifieke modelvarianten binnen de ND9000-serie die een verbeterde explosiebestendige certificering bieden. Voor alternatieven van andere leveranciers, controleer de actuator montage, slagbereik en communicatieprotocol voordat u bestelt.
