Samson 4763-serie Elektropneumatische positioner 4-20mA voor regelkleppen

Productoverzicht

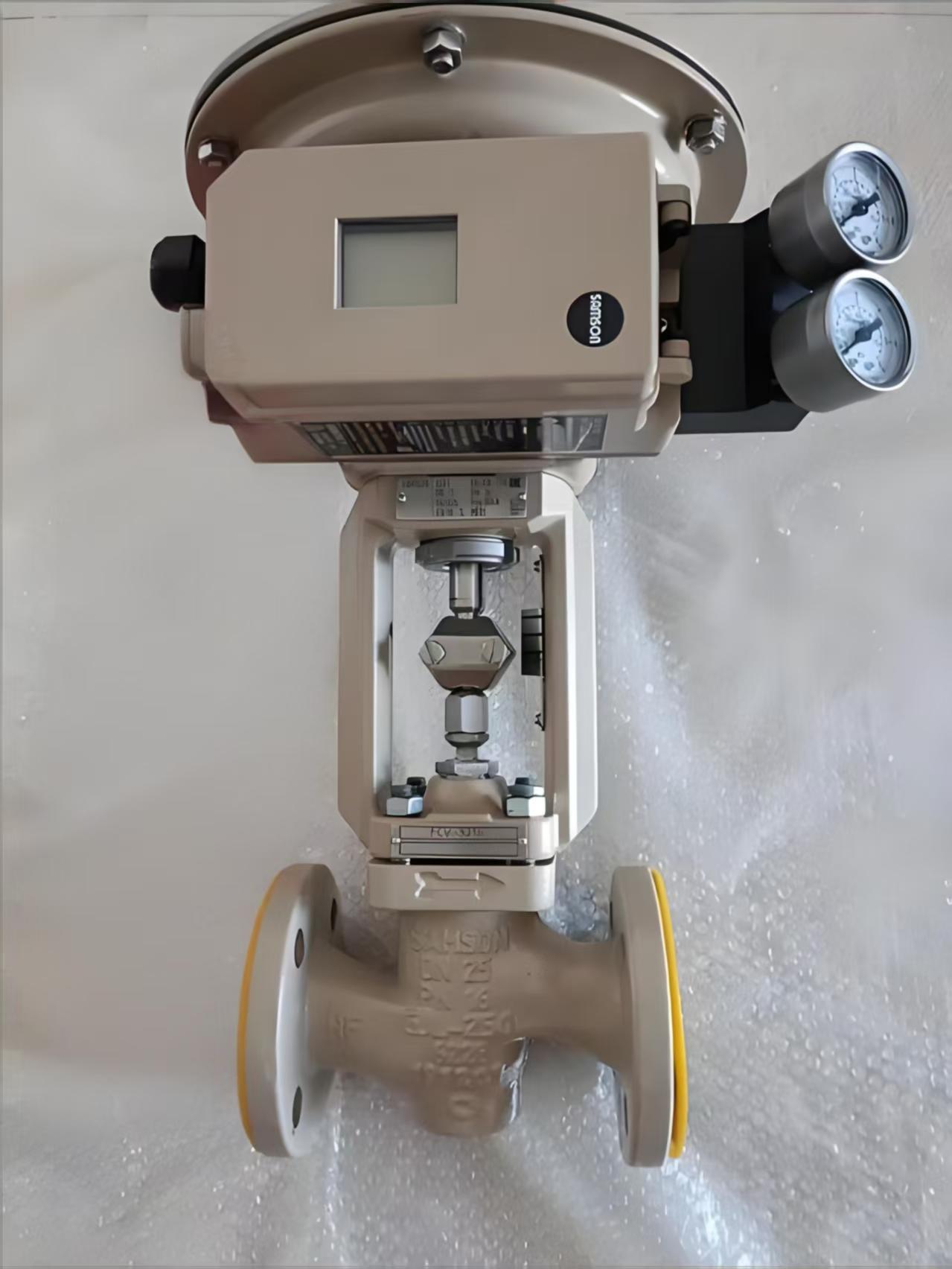

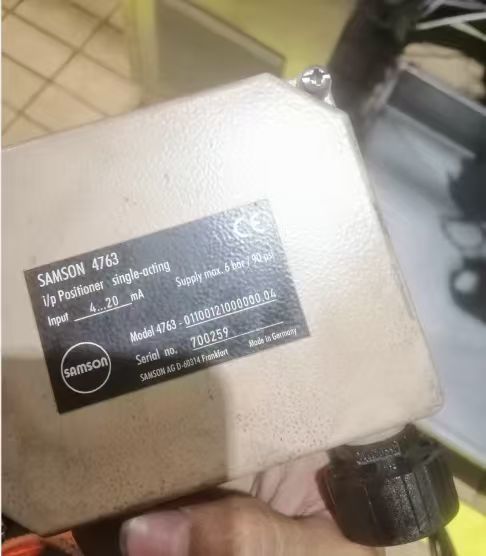

De Samson 4763 is een elektropneumatische positioner ontworpen voor montage op pneumatische regelkleppen. Het is een enkelwerkende positioner die het ingangscontrolesignaal van het regelsysteem vergelijkt met de werkelijke klepsteelpositie en vervolgens een overeenkomstig pneumatisch signaal naar de actuator stuurt.

De positioner is compact en onderhoudsarm, met een behuizing van spuitgietaluminium. Hij kan in elke positie worden gemonteerd en is ongevoelig voor mechanische trillingen. De bedrijfsrichting is omkeerbaar en de unit biedt een uitstekende dynamische respons voor normale en split-range toepassingen. De instelbare proportionele band (P-band) en de instelbare luchtuitlaatcapaciteit maken fijnafstemming voor specifieke toepassingen mogelijk.

De 4763 accepteert een elektrisch ingangssignaal van 4-20mA of 1-5mA. Hij maakt gebruik van een flapper-nozzle systeem dat werkt volgens het krachtbalansprincipe. Alle parameters zijn toegankelijk voor configuratie. De unit is verkrijgbaar met optionele drukmeter voor toevoerlucht en signaaldrukbewaking.

Technische Specificaties

Toepassingsindustrie

De Samson 4763 wordt gebruikt in de chemische en petrochemische industrie, energieopwekking, pulp en papier, en algemene industriële automatisering. Hij is geschikt voor smoorregeling en toepassingen die nauwkeurige kleppositionering vereisen. Het compacte ontwerp en de trillingsbestendigheid maken hem geschikt voor veeleisende procesomgevingen.

Veelvoorkomende problemen

• Positioner reageert niet op ingangssignaal: Controleer of de toevoerdruk binnen 1,4~6 bar valt. Verifieer dat de pneumatische aansluitingen goed vastzitten. Controleer of de nozzle-assemblage niet verstopt is.

• Klepstand komt niet overeen met ingangssignaal: Controleer de instelling van de proportionele band (P-band). Verifieer of de bedrijfsrichting (direct of omgekeerd) correct is ingesteld. Kalibreer het nulpunt opnieuw.

• Onregelmatige werking of oscillatie: Inspecteer op luchtlekken in leidingen en fittingen. Controleer op overmatige wrijving in de kleppakking of actuator. Verifieer of de instelling van de luchtuitlaatcapaciteit geschikt is.

• Nulpuntkalibratiefout: Het nulpunt ligt buiten het bereik. Controleer de montage en stel het nulpunt opnieuw af.

• Lage toevoerdruk: Verifieer dat de toevoerdruk voldoet aan de minimale vereiste van 1,4 bar. Controleer de luchttoevoerregelaar.

Vervangende modellen

De Samson 4763 zal in de nabije toekomst worden stopgezet. De directe vervanging is de TROVIS 3730-1, de volgende generatie smart positioner met HART-communicatie en verbeterde functies. De Type 3767 is ook beschikbaar als alternatief. De 4763 is een voorloper van de 3730-serie en deelt vergelijkbare montagecompatibiliteit. Voor cross-vendor alternatieven, verifieer de actuator montage, slagbereik en communicatieprotocol alvorens te bestellen.
