Spirax Sarco SP7 Serie Smart Ventielpositie-insteller HART voor Regelkleppen

Productoverzicht

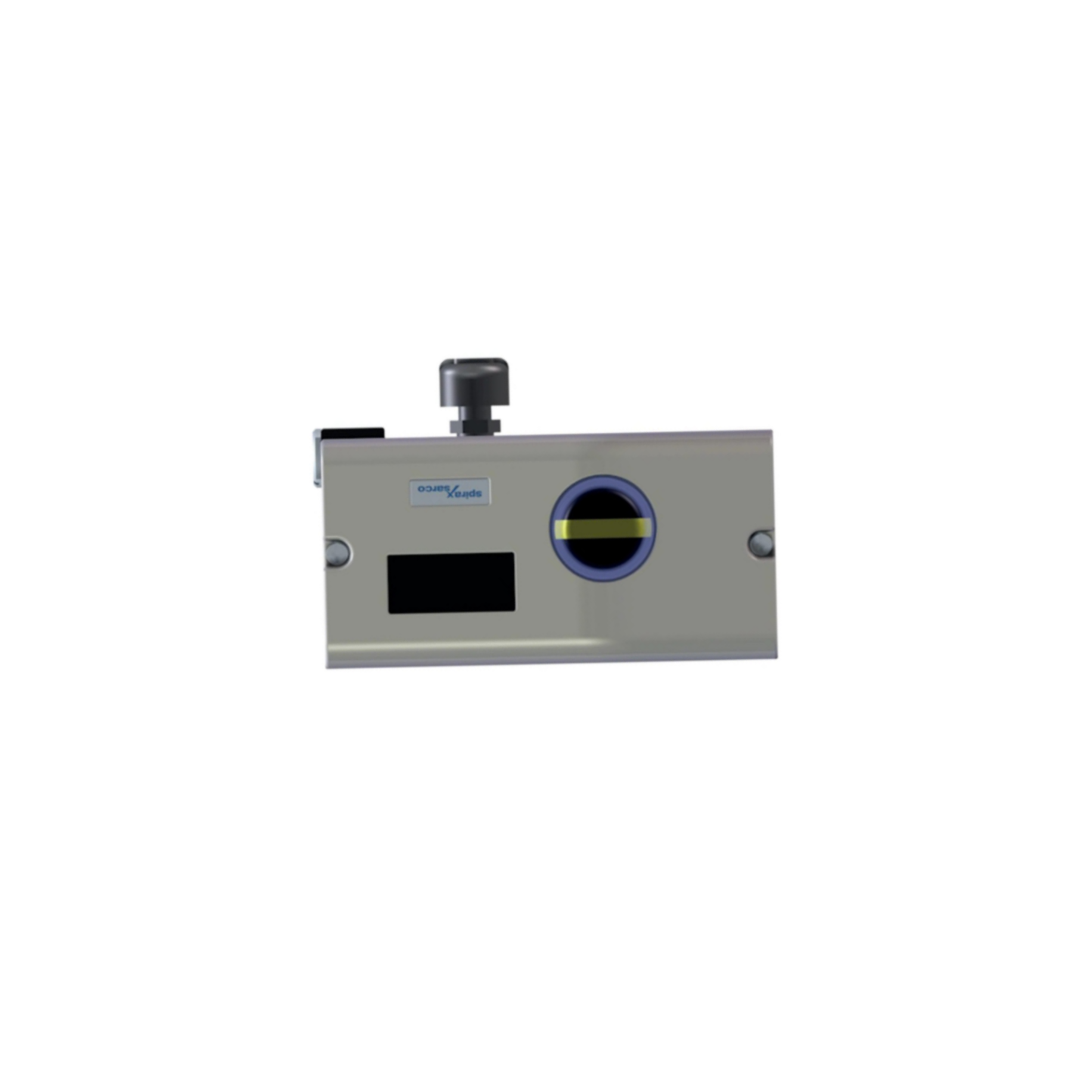

De Spirax Sarco SP7 is een slimme, elektronisch configureerbare elektro-pneumatische kleppositie-regelaar, ontworpen voor montage op pneumatische lineaire of roterende actuatoren die voldoen aan NAMUR. Het garandeert een exacte proportionaliteit tussen de klepslag en het elektrische ingangssignaal (mA) naar de positie-regelaar.

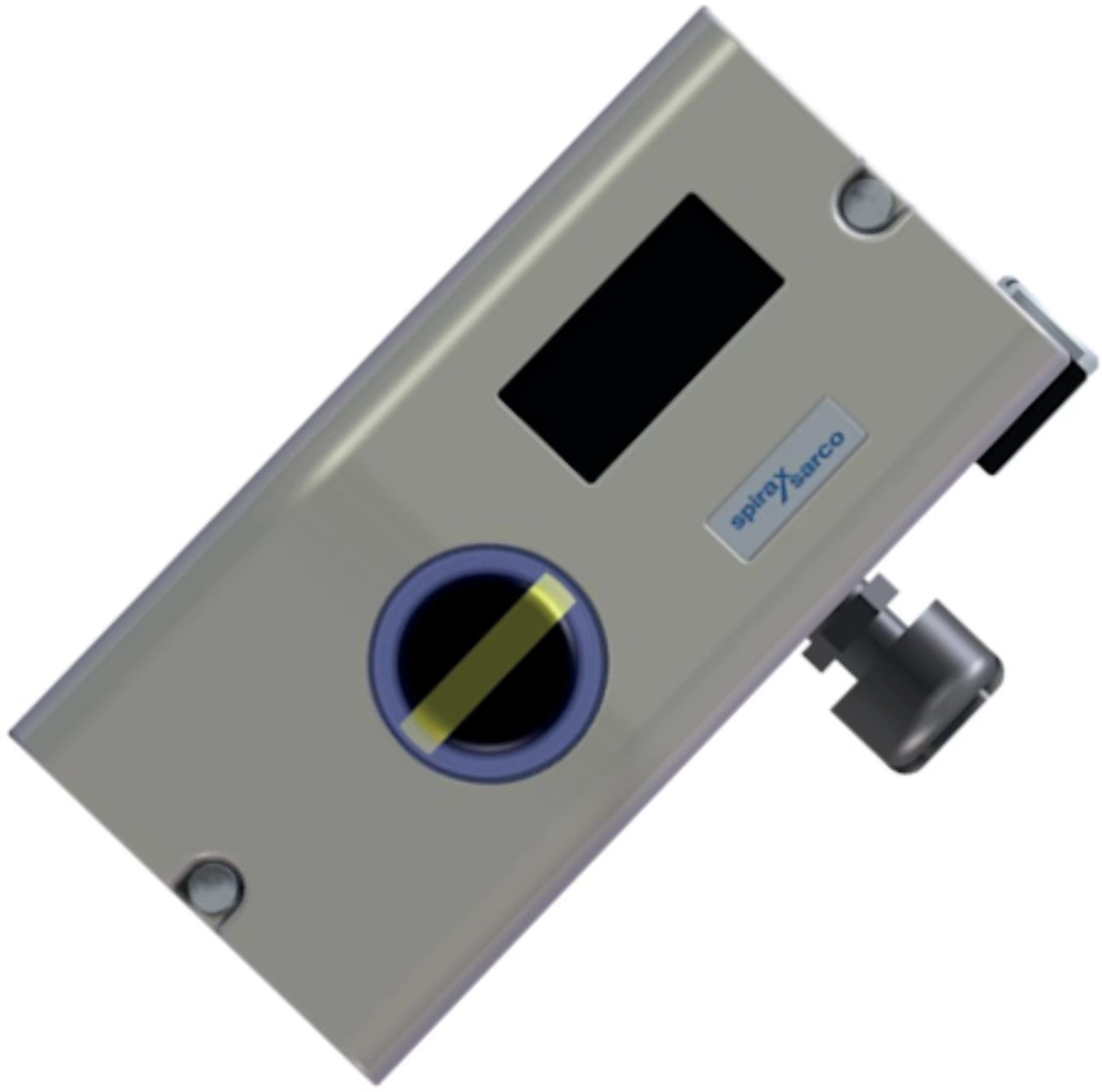

De SP7-1* heeft een behuizing van gegoten aluminium die behandeld is voor installatie buitenshuis. De unit kan worden gemonteerd op pneumatische actuatoren met een rotatiebereik van -57 tot +57° of een lineair bereik van -28 tot +28°. De positie-regelaar kan worden geleverd met of zonder montageset en met of zonder manometerblok. Het werkt met een regelsignaal in mA en een luchtdruk van 1,4 tot 6 bar. De positie-regelaar kan ook worden gebruikt om de werking van het regelsignaal om te keren.

De SP7-10 is standaard voorzien van een lokale communicatie-interface (LCI), met een optionele HART-communicatiemodule voor communicatie via het 20mA-signaal. HART 5 of HART 7 zijn beschikbaar. De SP7-11 biedt een PROFIBUS PA-module en de SP7-12 biedt een FOUNDATION Fieldbus-module. Een digitale ingang kan functies van het regelsysteem activeren en een digitale uitgang geeft collectieve berichten (alarmen/storingen) weer. De SP7 is een van de meest energiezuinige positie-regelaars die beschikbaar zijn, met een maximale stationaire luchtverbruik van 0,015 SCFM, tot 50x efficiënter dan vergelijkbare elektro-pneumatische positie-regelaars.

Technische Specificaties

Toepassingsindustrie

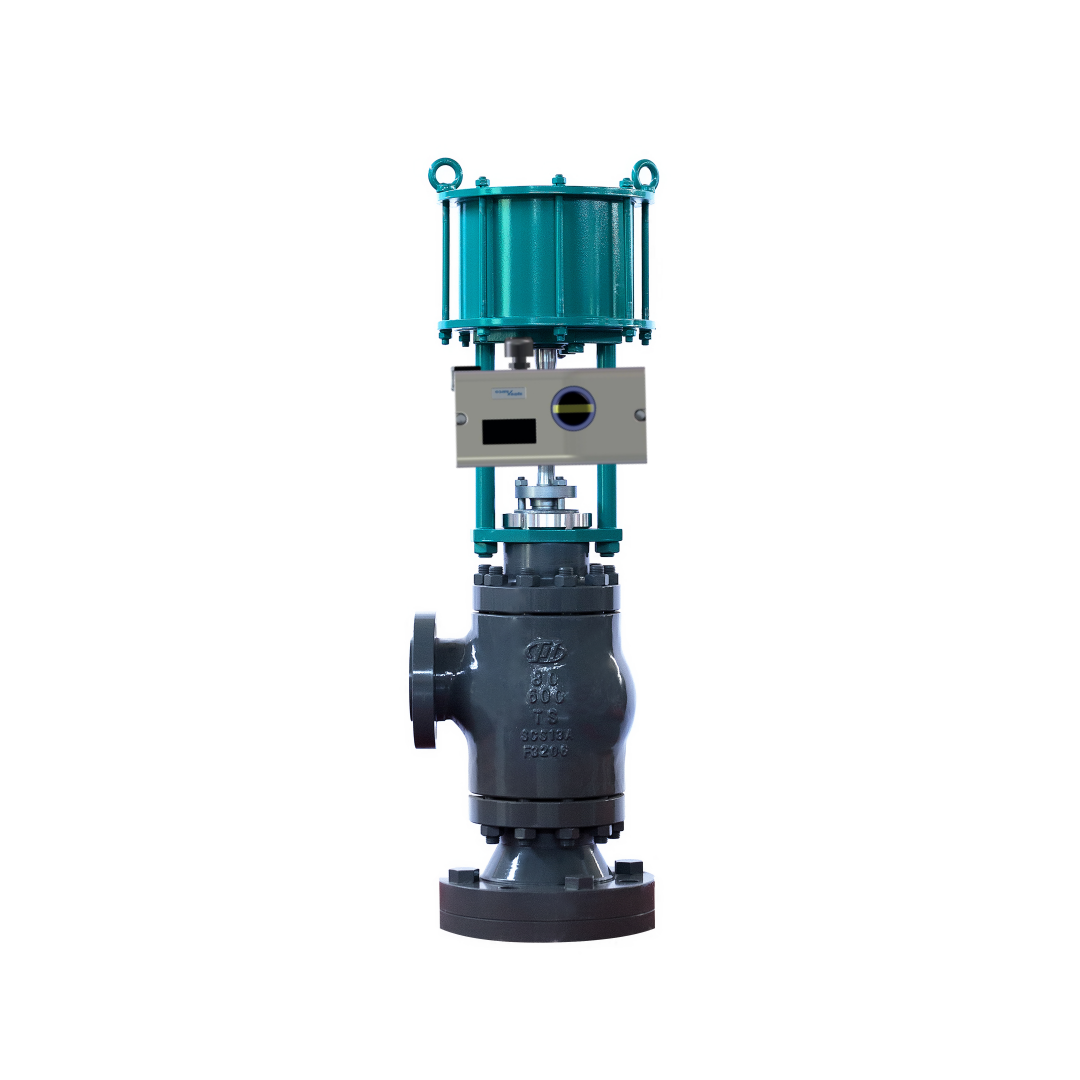

De Spirax Sarco SP7 wordt gebruikt in stoomregelingssystemen, procesverwarming en -koeling, voedingsmiddelen- en drankenindustrie, farmaceutische stoom, en algemene industriële klepbesturing. Het is geschikt voor toepassingen waar betrouwbare digitale positionering en energie-efficiëntie essentieel zijn. De positie-regelaar kan worden gebruikt met elke actuator die voldoet aan NAMUR, inclusief de Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000 en TN2000 serie actuatoren.

Veelvoorkomende problemen

• Positie-regelaar reageert niet op ingangssignaal: Controleer of de voedingsluchtdruk binnen 1,4~6 bar valt. Verifieer dat de pneumatische aansluitingen stevig zijn. Controleer of de luchttoevoerkwaliteit voldoet aan ISO 8573-1:2010 Klasse 3:3:3.

• Klepspositie komt niet overeen met ingangssignaal: Controleer de instelling van de karakteristieke curve. Verifieer dat de bedrijfsrichting correct is ingesteld. Kalibreer het nulpunt opnieuw.

• Langzame kleprespons: Controleer de voedingsluchtdruk en het filter. Verifieer dat de luchttoevoerslang niet is beperkt.

• FOUT 10 (Voeding onderbroken): De voeding is minimaal 20 ms onderbroken. De actuator wordt naar de veilige positie bewogen. Na ongeveer 5 seconden wordt de positie-regelaar automatisch gereset.

• FOUT 11 (RAM-fout): De actuator wordt naar de veilige positie bewogen. Na ongeveer 5 seconden wordt de positie-regelaar automatisch gereset en wordt het RAM opnieuw geïnitialiseerd.

• SENS_ERR (Positiesensor defect): De positiesensor is defect. Neem contact op met de service voor vervanging.

• ALARM 1 (Lek tussen positie-regelaar en actuator): Controleer pneumatische leidingen en fittingen op lekken.

• ALARM 2 (Setpointstroom buiten bereik): Controleer de bron van het ingangssignaal en de bedrading.

Vervangende modellen

De Spirax Sarco SP7 is een slimme positie-regelaar van de huidige generatie. De SP8 Smart Positioner is de volgende optie uit dezelfde productlijn, met geavanceerde klepdiagnostiek met langetermijn datatrending om de huidige klepprestaties te vergelijken met een nieuwe regelklep. Voor oudere installaties dient de SP7 als upgrade van oudere Spirax Sarco EP5/EP6 serie positie-regelaars en puur pneumatische positie-regelaars. Voor alternatieven van andere leveranciers, verifieer de actuator montage, het slagbereik en het communicatieprotocol alvorens te bestellen.
