Fisher 3720 Serie Elektro-pneumatische Ventielpositie-regelaar 4-20mA voor Regelkleppen

Productoverzicht

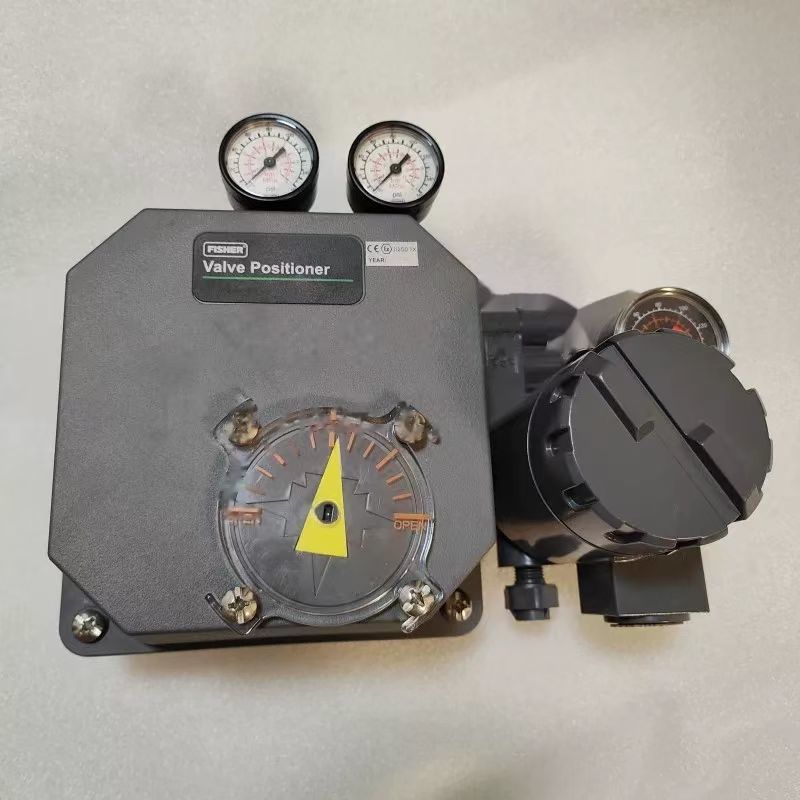

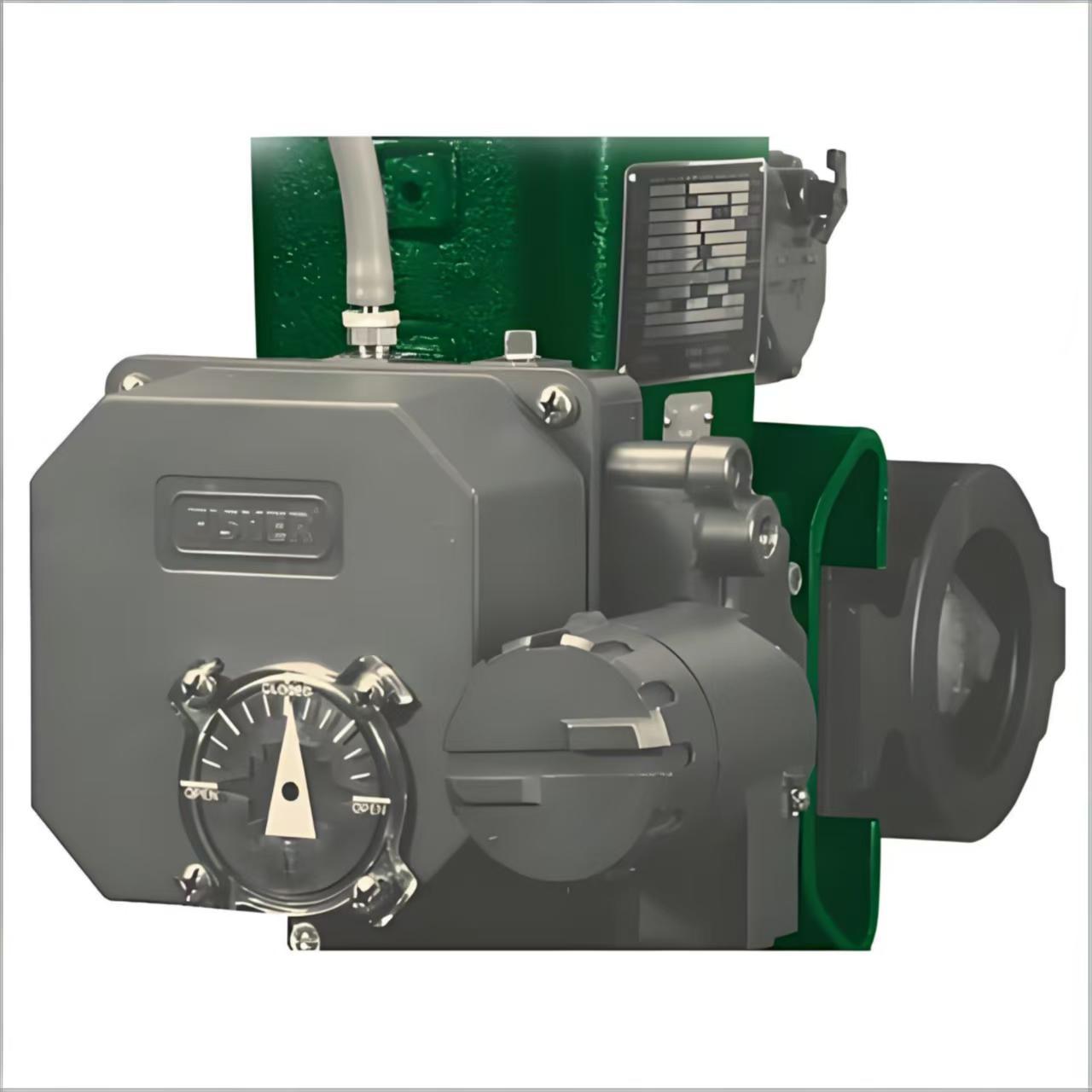

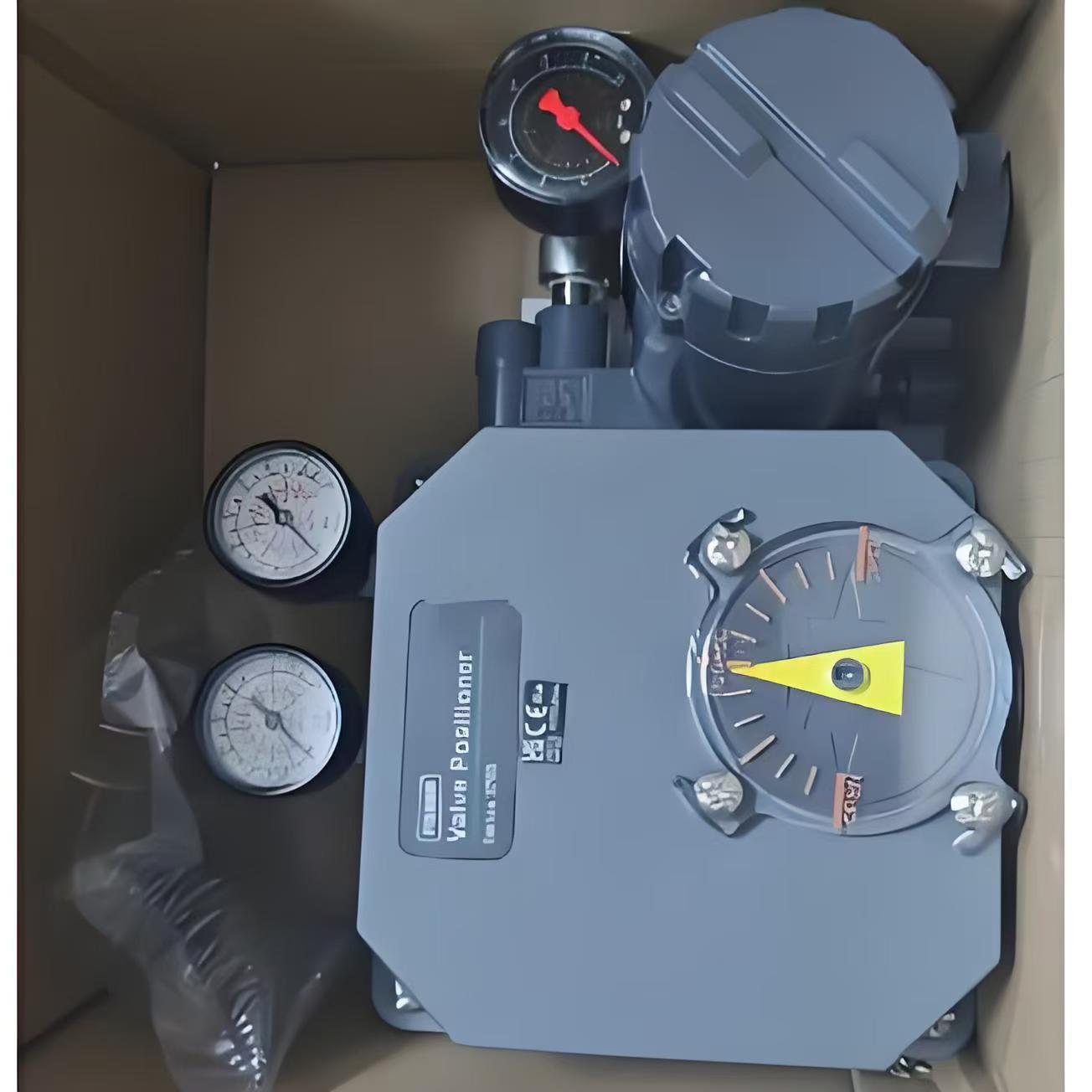

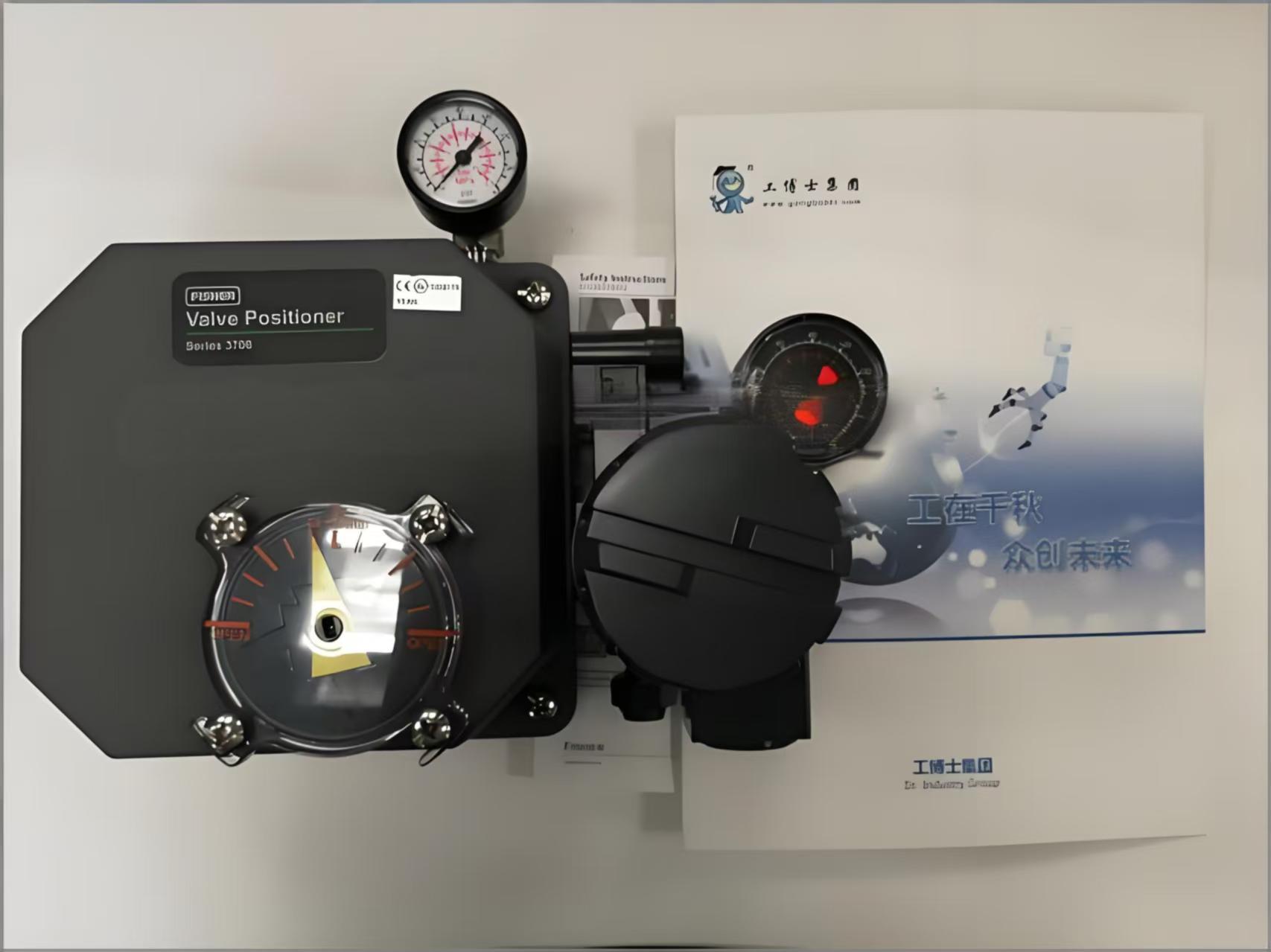

De Fisher 3720 is een elektro-pneumatische kleppositie-regelaar, ontworpen voor gebruik met roterende actuatoren met membraan of zuiger. Het bestaat uit een 3710 pneumatische positie-regelaar gecombineerd met een 3722 elektro-pneumatische converter. De converter ontvangt een 4-20 mA DC ingangssignaal en produceert een proportionele pneumatische uitgang (0,2 tot 1,0 bar / 3 tot 15 psig) die de pneumatische positie-regelaar aanstuurt.

De 3720 kan worden gebruikt in enkelwerkende of dubbelwerkende configuraties. De werking kan in het veld worden geschakeld tussen direct en omgekeerd. Nul- en spaninstellingen worden handmatig zonder gereedschap uitgevoerd. De modulaire constructie maakt het mogelijk om een 3710 pneumatische positie-regelaar om te bouwen naar een 3720 elektro-pneumatische unit door de 3722 converter toe te voegen.

De positie-regelaar maakt gebruik van beproefde schuifkleptechnologie voor nauwkeurige, snel reagerende werking met een lange levensduur. Het is bestand tegen zware fabrieks trillingen. De behuizing, componenten en pakkingmaterialen zijn geselecteerd voor zware omstandigheden, met spuitgietonderdelen van aluminiumlegering met een laag kopergehalte voor corrosiebestendigheid. De positie-regelaar blaast interne onderdelen schoon met lek-lucht. Met EPDM O-ringen en een membraan in de ingangsmodule kan de 3720 worden gebruikt in toepassingen bij lage en hoge temperaturen, evenals in de voedingsmiddelen- en drankenindustrie, farmaceutische industrie en tabaksverwerking waar speciale materialen vereist zijn.

Technische Specificaties

Toepassingsindustrie

De Fisher 3720 wordt gebruikt in algemene industriële procesbesturing, waaronder chemische verwerking, energieopwekking, pulp en papier, en andere industrieën die betrouwbare positionering van roterende kleppen vereisen. Met EPDM-afdichtingen kan het ook worden gebruikt in de voedingsmiddelen- en drankenindustrie, farmaceutische industrie en tabaksverwerking. Het is geschikt voor zowel enkelwerkende als dubbelwerkende roterende actuatoren.

Veelvoorkomende problemen

• Geen uitgangssignaal met aanwezige ingang: Controleer op verstopte nozzle. Reinig de nozzle. Controleer de luchtdruktoevoer.

• Langzame of abnormale uitgangsdruk: Controleer of de toevoerdruk binnen de specificaties valt. Controleer de pneumatische versterker en het nozzle/flapper-assemblage.

• Lineaire respons slecht: Controleer de nul-veerinstelling. De nul-veer heeft een beperkt lineair werkbereik. Controleer de positie van het bereikinstelmechanisme.

• Positie-regelaar reageert niet: Verifieer de toevoerdruk en pneumatische aansluitingen. Controleer of de converter het 4-20 mA signaal ontvangt.

• Lekken van lucht: Controleer O-ringen, pakkingen en membraan op slijtage. Vervang indien nodig.

Vervangende modellen

De Fisher 3720 is een volwassen elektro-pneumatisch positie-regelaar platform. Voor moderne digitale communicatie en geavanceerde diagnostiek zijn de Fisher DVC6200 of DVC2000 digitale klepcontrollers de alternatieven van de huidige generatie. Voor bestaande installaties dient de 3720 als directe vervanging voor de 3710 pneumatische positie-regelaar wanneer een elektrische ingang vereist is. Voor leveranciers-onafhankelijke alternatieven, verifieer de actuator montage, het slagbereik en de compatibiliteit van het ingangssignaal voordat u bestelt.
