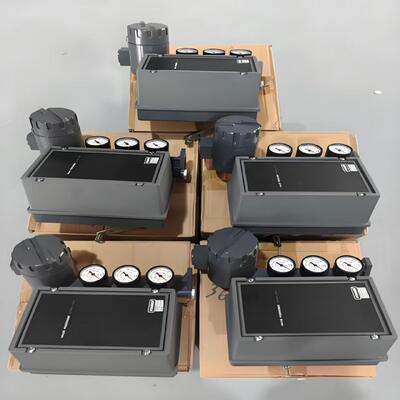

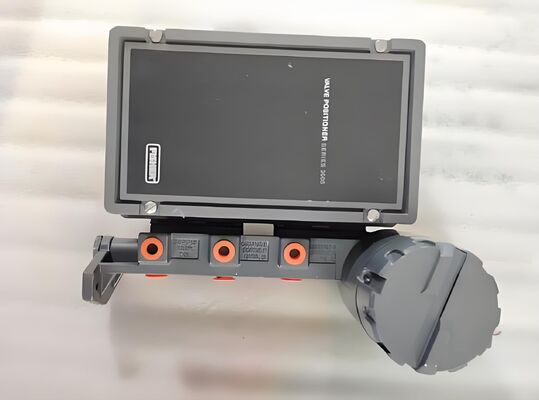

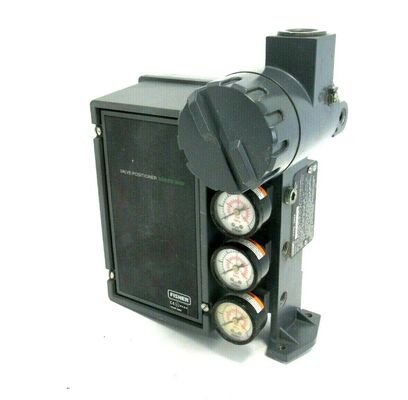

Fisher 3620J Elektro-pneumatische Ventielpositie-regelaar 4-20mA voor roterende kleppen met aluminiumlegering constructie

Productoverzicht

De Fisher 3620J is een elektropneumatische kleppositioneer die is ontworpen voor gebruik met diafragma- of zuigerrotatie-aandrijvingen.Bestaat uit een 3610J pneumatische positioner in combinatie met een 3622 elektro-pneumatische omvormerDe omvormer ontvangt een 4-20 mA gelijkstroom signaal en produceert een evenredige pneumatische output (0,2 tot 1,0 bar / 3 tot 15 psig) die de pneumatische positioner fase aandrijft.

De 3620J is een enkelwerkende positioner die integraal aan de aandrijflijn wordt gemonteerd.en crossover aanpassingen zijn gemakkelijk toegankelijk met een schroevendraaier na het verwijderen van het dekselEen kleine, verstelbare lusvergroting maakt het mogelijk om voor elke specifieke actuatorgrootte en -toepassing te finetunen om de dynamische respons te optimaliseren.

De positioner zorgt voor een nauwkeurige, snelle werking en weerstaat trillingen die in de meeste installatieomgevingen voorkomen.componenten, en pakmateriaal worden geselecteerd om te weerstaan aan ruwe omgevingen, met lage koper-aluminiumlegering die gieten voor corrosiebestendigheid.Positioner bloeden lucht zuivert de interne delen en de actuator behuizing voor extra bescherming.

Technische specificaties

Toepassingsindustrie

De Fisher 3620J wordt gebruikt in chemische en petrochemische verwerking, elektriciteitsopwekking, water- en afvalwaterbehandeling en algemene industriële procescontrole.Het is geschikt voor oudere pneumatische bedieningslussen en toepassingen waarbij een betrouwbare positionering van draaivalven vereist isDe positioner wordt voor een compacte installatie integraal aan de aandrijflijn bevestigd.

Veel voorkomende problemen

• Geen uitgangssignaal met aanwezige invoerControleer of het spuitstuk verstopt is, reinig het spuitstuk, controleer de luchtdruk.

• Langzame of abnormale uitgangsdruk: Controleer of de voedingsdruk binnen de specificaties ligt.

• Slechte lineaire responsControleer de positie van het verstelmechanisme.

• Positioner reageert niet.: Controleer de voedingsdruk en de pneumatische verbindingen.

• Luchtlekken: Controleer of de O-ringen, pakkingen en diafragma slijtage vertonen.

Vervangingsmodellen

De Fisher 3620J is een volwassen elektro-pneumatisch positioneringsplatform voor moderne digitale communicatie en geavanceerde diagnostiek.de Fisher DVC6200 of DVC2000 digitale klepcontrollers zijn de alternatieven van de huidige generatieVoor oude installaties dient de 3620J als een directe vervanging voor de 3610J pneumatische positioner wanneer elektrische input vereist is.en de 3620JPR voegt afstandsmontage mogelijkheidVoor alternatieven van verschillende leveranciers, controleer de actuatormontage, het bereik en de compatibiliteit van het invoersignaal voordat u bestelt.
