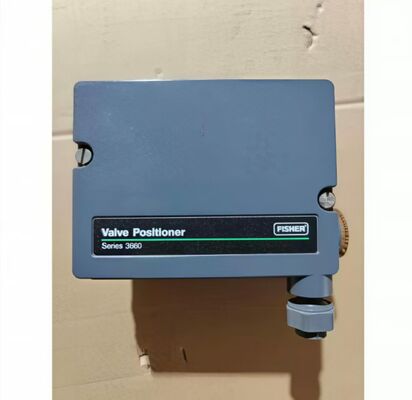

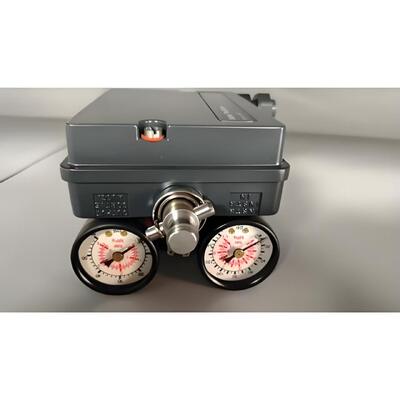

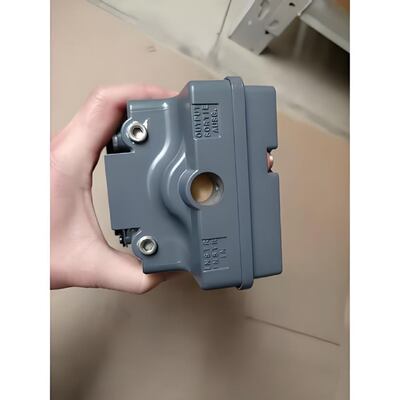

Fisher 3661 Serie Elektro-pneumatische Ventielpositie-regelaar met 4-20mA Analoge Ingang Enkelwerkend voor 90 psi Max Uitgangsdruk

Productoverzicht

De Fisher 3661 is een elektro-pneumatische enkelwerkende kleppositie-regelaar, ontworpen voor gebruik met diverse actuatoren op schuifstangkleppen voor smoortoepassingen. Het zorgt voor een kleppositie die proportioneel is aan een standaard milliampère DC-ingangssignaal dat wordt ontvangen van een regelapparaat.

Het ontwerp van de positie-regelaar biedt nauwkeurige, snel reagerende instrumentatie die bestand is tegen de trillingen van de meeste fabrieksomgevingen. Een laag stationair luchtverbruik draagt bij aan een efficiënte werking. Eenvoudig instelbare gain- en dempingsregelingen finetunen de stabiliteit van de positie-regelaar voor specifieke toepassingsvereisten.

De 3661 accepteert een standaard milliampère DC-ingangssignaal van een regelapparaat en biedt split-range mogelijkheden en instelbare nul- en span-instellingen. De meeste onderdelen voor 3661 positie-regelaars zijn uitwisselbaar, waardoor er minder reserveonderdelen nodig zijn om deze positie-regelaars te ondersteunen. De behuizing en het deksel zijn ontworpen om mechanische trillingen en ruwe behandeling te weerstaan. Nul- en span-instellingen kunnen worden uitgevoerd met het deksel erop.

De positie-regelaar wordt gebruikt met Fisher 657, 667, 1250, 1250R, 3024S en GX actuatoren. Hij kan ook op Baumann actuatoren worden gemonteerd.

Technische Specificaties

Toepassingsindustrie

De Fisher 3661 wordt gebruikt in de petrochemische industrie, energieopwekking, waterzuivering, papierindustrie en de voedingsmiddelen- en drankenindustrie. Hij is geschikt voor smoortoepassingen op schuifstangkleppen.

Veelvoorkomende Problemen

• Geen uitgangssignaal met aanwezigheid van ingangssignaal: Controleer op verstopte nozzle. Reinig de nozzle. Controleer de luchtdruktoevoer.

• Langzame of abnormale uitgangsdruk: Controleer of de toevoerdruk binnen de specificaties valt. Controleer de pneumatische versterker en de nozzle/flapper-assemblage.

• Slechte lineaire respons: Controleer de nul-veerinstelling. Controleer de positie van het bereikinstelmechanisme.

• Positie-regelaar reageert niet: Verifieer de toevoerdruk en de pneumatische aansluitingen. Controleer of de converter het 4-20 mA signaal ontvangt.

• Luchtlek: Controleer O-ringen, pakkingen en membraan op slijtage. Vervang indien nodig.

Vervangende Modellen

De Fisher 3661 is een volwassen elektro-pneumatisch positie-regelaar platform. Voor moderne digitale communicatie en geavanceerde diagnostiek zijn de Fisher DVC6200 of DVC2000 digitale klepcontrollers de alternatieven van de huidige generatie. Voor bestaande installaties dient de 3661 als het elektro-pneumatische tegenhanger van de 3660 pneumatische positie-regelaar. Voor leveranciers-overkoepelende alternatieven, verifieer de actuator-montage, slagbereik en compatibiliteit van het ingangssignaal alvorens te bestellen.
