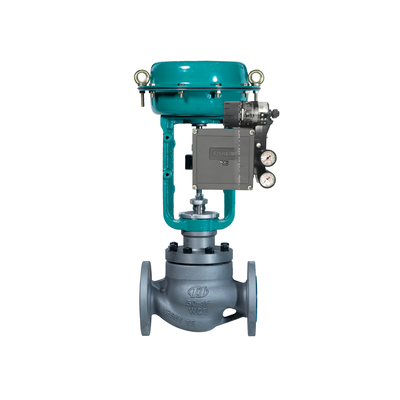

Fisher 3582i Elektro-pneumatische positioner met 4-20 mA gelijkstroominvoer voor diafragma-geactiveerde modulatiecontrolekleppen

Productoverzicht

De Fisher 3582i is een elektro-pneumatische klepstandsteller ontworpen voor membraangestuurde regelkleppen met schuivende stang. Het combineert een 582i elektro-pneumatische omvormer met een 3582 pneumatische standsteller. De omvormer accepteert een 4-20 mA DC-signaal en produceert een proportionele pneumatische uitgang via een nozzle/flapper-systeem. Dit pneumatische signaal stuurt vervolgens de standsteller aan, die de actuator-toevoerdruk aanpast om de klepsteel in de positie te houden die door het ingangssignaal wordt aangegeven.

Het apparaat staat bekend om zijn nauwkeurigheid, snelle respons en tolerantie voor fabrieks trillingen. Het verbruikt weinig lucht in stabiele toestand, wat efficiënte werking ondersteunt. Het modulaire ontwerp maakt het mogelijk om een 582i omvormer toe te voegen aan een bestaande 3582 pneumatische standsteller in het veld, waardoor deze wordt omgezet naar elektro-pneumatische werking.

Nul en span zijn instelbaar met een schroevendraaier en moersleutel nadat de afdekking is verwijderd. Directe en omgekeerde actie kunnen in het veld worden geschakeld. Variaties in toevoerdruk en klepbelasting hebben minimale invloed op de prestaties. De behuizing en interne materialen zijn bestand tegen zware omstandigheden, en de ontluchtingslucht spoelt interne onderdelen voor extra bescherming.

Technische Specificaties

Toepassingsindustrie

De 3582i wordt gebruikt in procesindustrieën met membraangestuurde regelkleppen met schuivende stang. Het regelt stroming, druk, temperatuur en niveau. Het instelbare nul- en spanbereik dekt alle standaard ingangssignalen, inclusief gesplitste bereiken. Eén standstellerfamilie ondersteunt vele toepassingen, wat de voorraad reserveonderdelen in de fabriek vereenvoudigt.

Veelvoorkomende problemen

• Standsteller reageert niet op ingangssignaal: Controleer de toevoerdruk en pneumatische aansluitingen. Verifieer dat de nozzle/flapper-assemblage niet verstopt is en dat het relais functioneert.

• Klepsteelpositie komt niet overeen met ingangssignaal: Controleer de nul- en span kalibratie. Verifieer dat de nokpositie overeenkomt met de actuator slag en actie.

• Onregelmatige werking of oscillatie: Inspecteer op luchtlekken in leidingen en fittingen. Controleer op overmatige wrijving in de kleppakking of actuator.

• Fluctuaties in toevoerdruk beïnvloeden de positie: Bevestig dat de toevoerdruk stabiel is en binnen het aanbevolen bereik valt. De 3582i is ontworpen om de invloed van veranderingen in de toevoerdruk te minimaliseren, maar extreme fluctuaties kunnen nog steeds problemen veroorzaken.

Vervangende modellen

De 3582i is een ouderwets pneumatisch standstellerontwerp. Voor nieuwe installaties die digitale communicatie en diagnostiek vereisen, zijn de DVC6200 of DVC2000 digitale klepcontrollers de moderne equivalenten uit dezelfde productlijn. De 582i omvormer kan in het veld worden geïnstalleerd op een bestaande 3582 pneumatische standsteller om deze te upgraden naar een 3582i configuratie, hoewel dit mogelijk het wijzigen van de montage van de standsteller en het ingangssignaalbereik vereist. Voor alternatieven van andere leveranciers, verifieer de compatibiliteit van de actuator montage, slagbereik en ingangssignaal voordat u bestelt.
