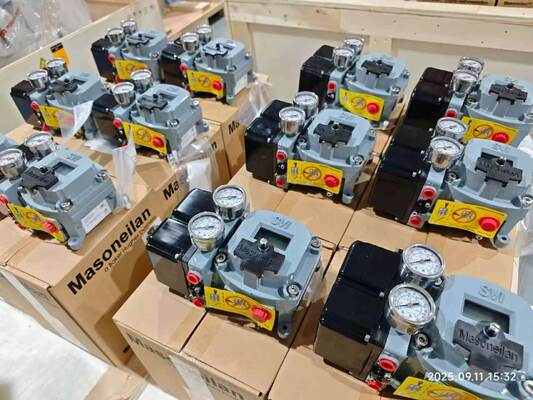

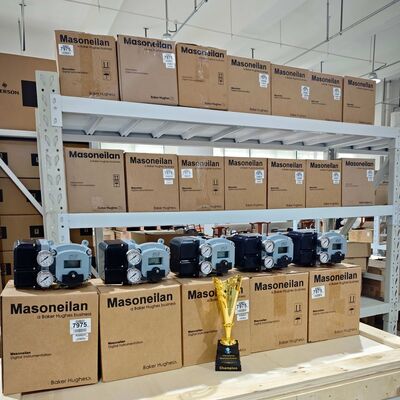

Masoneilan SVI II Digitale Ventielpositie-indicator met HART-communicatie en 32-bits microprocessor voor contactloze positiedetectie

Productoverzicht

De Masoneilan SVI II is een 32-bits microprocessor digitale kleppositie-regelaar met een lokale interface die een pneumatische actuator aanstuurt met behulp van een tweeweg 4-20mA stuursignaal. Het biedt bidirectionele communicatie via het HART-protocol, ondersteunt HART 5 of 7 over 4-20mA. Het universele ontwerp maakt eenvoudige retrofitting mogelijk ter vervanging van bestaande analoge positie-regelaars op Masoneilan of niet-Masoneilan pneumatische actuatoren, zowel enkelwerkend als dubbelwerkend.

Contactloze positiedetectietechnologie leest door de behuizing - er komen geen mechanische bewegende delen in de hoofdbehuizingsholte, wat de levensduur verlengt. Het LCD-scherm en de drukknoppen zijn te bedienen in alle gecertificeerde gevaarlijke omgevingen, en de inbedrijfstelling is snel en nauwkeurig met automatische stops en auto-tune methoden. Eén ontwerp past bij zowel roterende als lineaire toepassingen, op afstand of lokaal.

Technische Specificaties

Toepassingsindustrie

De Masoneilan SVI II wordt gebruikt in energieopwekking, raffinage, petrochemie, midstream olie en gas, en upstream olie en gas. Belangrijke toepassingen zijn onder meer stoomturbogeneratoren, condensors, koeltorens, reactorgebouwen, turbinegebouwen, warmteterugwinningsstoomgeneratoren, balans van de installatie, destillatie, hydroprocessing reforming, cracking, secundaire menging, quenching en fractionering, ladinggaskompressie, scheiding, pijpleidingintegriteitsoperaties, dehydratatie, koeling, liquefactie, laden en verschepen, regasificatie en compressie.

Veelvoorkomende Problemen

• Autotune voltooit niet: De gemeten wrijving is meer dan 30% van de veerkracht of de klep springt zichtbaar rond het instelpunt. Voer Autotune uit met Aggressiviteitsinstellingen van 2 of 4, of ga verder met handmatig afstemmen en zorg ervoor dat de Integrale Versterking (I) is ingesteld op minimaal 100.

• Positieoscillatie - Snel: Verlaag de Versterking (P) en (Padj) met 50% stappen totdat de oscillatie stopt.

• Positieoscillatie - Langzaam: Verhoog de versterking (P) en (Padj) met 5% stappen totdat de oscillatie is verminderd. Verlaag de Integrale Versterking (I) met 25% totdat de positie een vlakke lijn is.

• Klefwrijving groter dan 25% van het veertraject: Verhoog de Integrale Versterking (I) met 25% totdat de oscillatie zich uitstrekt tot een vlakke lijn. Stel de parameter Dode Zone in op 0,25%.

• SelfCheckError (Hardwarefout): Verwijder de stroom naar het apparaat gedurende twee minuten en start opnieuw op. Wis het alarm met ValVue of HART Host. Als de storing aanhoudt, vervang dan het complete apparaat of de elektronica module.

Vervangende Modellen

De Masoneilan SVI3 AP is de volgende generatie digitale kleppositie-regelaar uit dezelfde productlijn. Het beschikt over roestvrijstalen montagebeugels voor elke klep/actuator combinatie en is volledig achterwaarts compatibel met SVI II AP en SVI1000 beugels. Voor alternatieven van andere leveranciers, verifieer de actuator montage, het slagbereik en het communicatieprotocol alvorens te bestellen.
