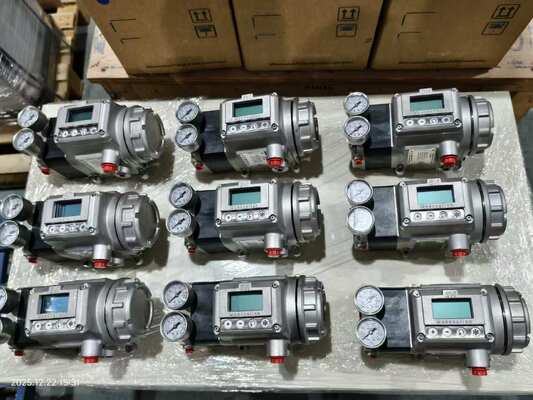

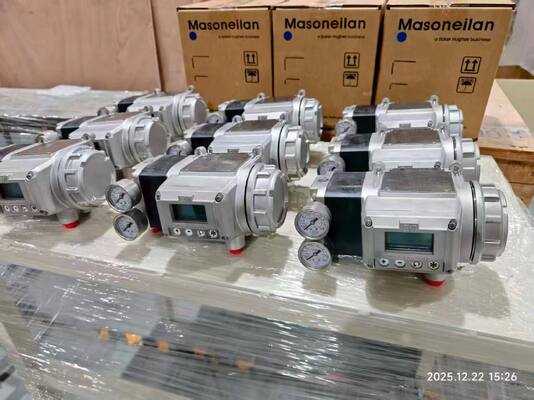

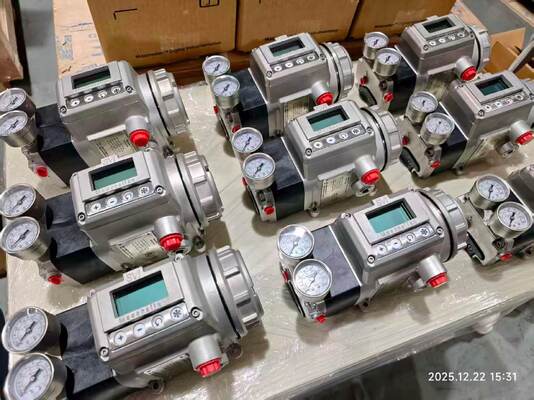

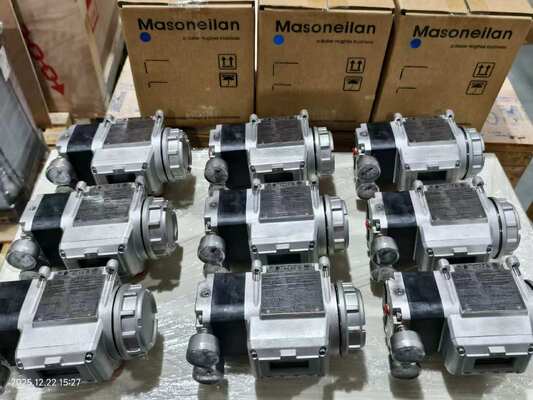

Masoneilan SVI3 Digitale Valve Positioner met HART 7 Communicatie 4-20mA Loop en Geavanceerde Diagnostiek

Productoverzicht

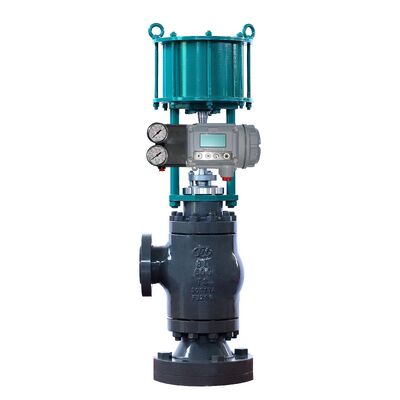

De Masoneilan SVI3 is een digitale kleppositie-indicator van de derde generatie die HART 7-communicatie gebruikt via een tweeweg 4-20mA-lus. Hij stuurt pneumatische actuatoren met hoge precisie aan en bevat geavanceerde diagnostiek voor continue klepbewaking. De contactloze positiesensor leest door de behuizing, waardoor mechanische slijtagepunten worden geëlimineerd. Het apparaat werkt tot -55°C, waardoor het geschikt is voor extreme klimaten.

De lokale interface beschikt over een grafisch display met hoog contrast en drukknoppen die geschikt zijn voor gevaarlijke gebieden. Smart Cal maakt instelling en kalibratie met één knop mogelijk, waardoor de inbedrijfstellingstijd wordt verkort. De positie-indicator slaat tot een jaar aan diagnostische gegevens aan boord op, waardoor trendanalyse mogelijk is zonder externe tools. Hij integreert met grote controlesystemen via DTM- en EDD-ondersteuning.

Het stationaire luchtverbruik is 40% lager dan bij eerdere modellen, en de luchttoevoer is 15% hoger voor snellere slagbewegingen. De SVI3 bevat 19 online klepdiagnostieken die de klepgezondheid bewaken terwijl het proces loopt, wat helpt bij het voorspellen van onderhoudsbehoeften voordat er storingen optreden.

Technische Specificaties

Toepassingsindustrie

De Masoneilan SVI3 wordt gebruikt in energieopwekking, raffinage, petrochemie, midstream olie en gas, en upstream olie en gas. Belangrijke toepassingen zijn onder meer stoomturbogeneratoren, condensors, koeltorens, reactorgebouwen, turbinegebouwen, warmteterugwinningsstoomgeneratoren, balans van de installatie, destillatie, hydroprocessing reforming, cracking, secundaire menging, quenching en fractionering, ladinggaskompressie, scheiding, pijpleidingintegriteitsoperaties, dehydratatie, koeling, liquefactie, laden en verschepen, regasificatie en compressie.

Veelvoorkomende problemen

• Smart Cal kan niet worden voltooid: Controleer of de voedingsdruk binnen 20-120 psi valt. Verifieer of de klep slaglimieten binnen het nominale bereik vallen. Zorg ervoor dat de klep niet vastzit of klemt.

• Positie-oscillatie of cyclisch gedrag: Controleer of er sprake is van stick-slip. Als de positiecycli veel groter zijn dan de setpointcycli, kan de positie-indicator het cyclische gedrag veroorzaken. Inspecteer op een handwiel dat de klepslag blokkeert, een gebroken stang, of losgekoppelde feedbackcomponenten van de positie.

• Communicatiefout met HART handheld: Verifieer of de lusweerstand voldoende is. Controleer of de klemspanning voldoet aan de compliance-vereisten (9Vdc @ 20mA, 11Vdc @ 4mA).

• Fout bij laag vermogen (LOW_POWER): Ingangsstroom lager dan 3,15 mA. Verhoog de lusstroom naar 4 mA voor kalibratie en diagnostiek.

• TuneERR verschijnt na autotune: Handmatige afstemming kan nodig zijn. Raadpleeg het gedeelte over probleemoplossing in de handleiding.

• SelfCheckError of hardwarefout: Verwijder de stroom gedurende twee minuten en start opnieuw op. Wis het alarm met ValVue of HART Host. Als de storing aanhoudt, vervang dan de elektronica-module.

Vervangende modellen

De Masoneilan SVI3 is de directe vervanging voor de SVI II AP en SVI1000. Hij beschikt over montagebeugels van roestvrij staal voor elke klep/actuatorcombinatie en is volledig achterwaarts compatibel met SVI II AP en SVI1000 montagebeugels. Voor SVI II AP-gebruikers is de upgrade relatief eenvoudig — bestaande montage kan worden gebruikt, en alleen de lucht/slangaansluiting moet mogelijk worden aangepast. Voor alternatieven van andere leveranciers, verifieer de actuatorbevestiging, het slagbereik en het communicatieprotocol voordat u bestelt.
