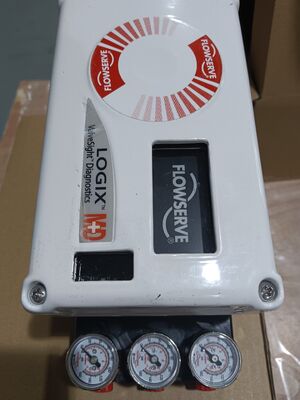

Flowserve Logix 520MD Digitale klep positioner met HART-communicatie voor precisiecontrole en multi-variabele gain tuning

Productoverzicht

De Flowserve Logix 520MD is een digitale kleppenpositionair die een nauwkeurige besturing van pneumatische actuatoren biedt.en 7 ondersteund) en zet het om in een pneumatische uitgang voor roterende en lineaire actuatorenDe positioner combineert superieure positionerings- en afstemfuncties met een handige installatie en krachtige diagnostische hulpmiddelen.

De 520MD maakt gebruik van een multi-variabele gain tuning algoritme dat grote stappenveranderingen met minimale overschrijding mogelijk maakt, terwijl de resolutie behouden blijft om te reageren op zeer kleine stappenveranderingen.De automatische afstemmingsprocedure laat de aandrijver een gemeten reactie produceren en selecteert winstwaarden die de juiste prestaties van de aandrijver bieden.Een winstmodificator selector kan de berekende winst verhogen of verlagen voor optimale prestaties.

De configuratie wordt afgehandeld via eenvoudige DIP-schakelaarinstellingen voor de afstemmingsmodus en andere gebruikelijke instellingen.de stemming sets kunnen worden aangepast met een handheld of met ValveSight software om een breed scala van actuatoren afmetingen en soorten te voorzienDe eenheid is voorzien van een tweestaps bedieningsontwerp voor snellere reactietijden en een nauwere bediening, met een laag luchtverbruik.

Technische specificaties

Toepassingsindustrie

De Flowserve Logix 520MD wordt gebruikt in olie en gas, chemische verwerking, elektriciteitsopwekking, waterbehandeling en farmaceutische industrieën.plaatsing van de reactorklepHet is geschikt voor veeleisende procesomgevingen met een gecertificeerde risicogebiedsclassificatie.

Veel voorkomende problemen

• Geen LED knipperen: stroom is lager dan 3,6 mA of de polariteit van de bedrading is onjuist; controleer of de voedingsstroom ten minste 3,6 mA bedraagt en controleer de polariteit.

• Onregelmatige communicatie: HART-signaalproblemen. Controleer of de bandbreedte van de huidige bron beperkt is tot 25Hz. Controleer de kabellengte en -impedantie. Gebruik een compatibele intrinsieke veiligheidsbarrière.

• Eenheid reageert niet op analoge opdrachtenDe eenheid is in digitale commando-modus of er is een kalibratiefout opgetreden.

• Valvepositie niet zoals verwacht: Positiesensor niet op 180 graden gemonteerd, slag niet gekalibreerd, MPC actief of gebruikerskenmerken actief.

• Positie volledig open of gesloten, niet reageert op commando: slag niet gekalibreerd, Hall sensor inner loop niet verbonden, verkeerde lucht actie ingesteld, buis omgekeerd, of I / P converter probleem.

• Verplichte wrijvingskalibratie: Geen wrijvingskalibratie uitgevoerd sinds de fabrieksreset.

Vervangingsmodellen

De Flowserve Logix 520MD-serie is een volwassen digitaal positioneringsplatform.Voor nieuwere installaties, de Logix 3200MD en de Logix 3800MD zijn alternatieve modellen binnen dezelfde productfamilie.en communicatieprotocol voor het bestellen.
