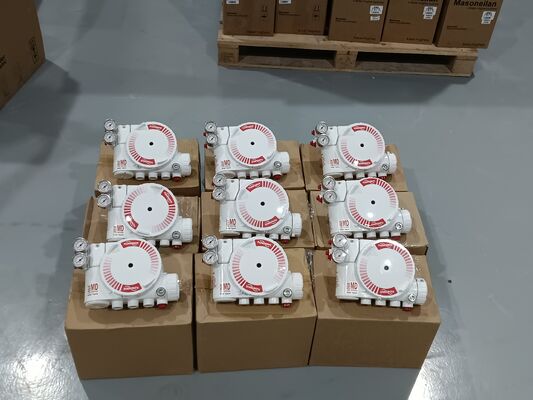

Flowserve Logix 3200MD HART Communicatie Explosieveilig SIL 2 Geschikt Digitale Kleppositie-regelaar voor Regelkleppen

Productoverzicht

De Flowserve Logix 3200MD is een hoogwaardige digitale kleppositie-inrichter die piëzotechnologie gebruikt om betrouwbare en nauwkeurige pneumatische actuatorbesturing te leveren. Hij accepteert een tweeweg 4-20mA ingangssignaal en positioneert een klepactuator op basis van dat analoge commando. De installatie kan lokaal worden uitgevoerd via drukknoppen, een HART-handterminal of SoftTools-software. Lokale status-LED's, DIP-schakelaars en kalibratieknoppen maken de configuratie eenvoudig. Automatische afstemming met dynamische gain-selectie zorgt voor stabiele, responsieve besturing.

Het apparaat werkt met zowel dubbelwerkende als enkelwerkende actuatoren voor lineaire en roterende montage. Het is ongevoelig voor variaties in de toevoerdruk en kan toevoerdrukken van 30 tot 150 psig aan. De explosiebestendige behuizing heeft classificaties Class I Division 1 Groups B-D, Ex d IIB+H2 en AEx d IIB+H2, en de positie-inrichter is SIL 2-geschikt.

Technische Specificaties

Toepassingsindustrie

De Flowserve Logix 3200MD wordt gebruikt in de olie- en gasindustrie, chemische verwerking, energieopwekking, waterzuivering en farmaceutische industrie. Hij behandelt pijpleiding- en actuatorbesturing, positionering van reactorkleppen, automatisering van turbinestuurschakelaars en stromingsregeling in fabrieken.

Veelvoorkomende problemen

• Geen LED-knippering: Stroom is lager dan 3,6 mA of de polariteit van de bedrading is onjuist. Verifieer dat de voedingsstroom minimaal 3,6 mA is en controleer de polariteit.

• Onregelmatige communicatie: HART-signaalproblemen. Controleer of de bandbreedte van de stroombron beperkt is tot 25 Hz. Verifieer de kabellengte en impedantie. Gebruik een compatibele intrinsiek veilige barrière.

• Apparaat reageert niet op analoge commando's: Apparaat is in digitale commandomodus of er is een kalibratiefout opgetreden. Wijzig de commandomodus naar analoog. Kalibreer het apparaat opnieuw.

• Kleppositie-uitlezing niet zoals verwacht: Montage van de positie-sensor niet op 180 graden, slag niet gekalibreerd, of MPC actief. Verplaats de sensor. Kalibreer de slag.

• Positie volledig geopend of gesloten: Slag niet gekalibreerd, Hall-sensor interne lus niet aangesloten, verkeerde luchtactie ingesteld, of leidingen omgedraaid. Kalibreer de slag. Controleer de hardwareverbindingen.

• Wrijvingskalibratie vereist: Geen wrijvingskalibratie uitgevoerd sinds fabrieksreset. Voer wrijvingskalibratie uit via het displaymenu, de handterminal of DTM.

Vervangende modellen

De Flowserve Logix 3200MD is een volwassen digitaal positie-inrichterplatform. Voor extra veiligheidsintegriteit biedt de Logix 3200MD+ variant verbeterde functies. Voor nieuwere installaties is de Logix 3800 een alternatief model binnen dezelfde productfamilie. Voor cross-vendor alternatieven, verifieer de actuator montage, slagbereik en communicatieprotocol alvorens te bestellen.
