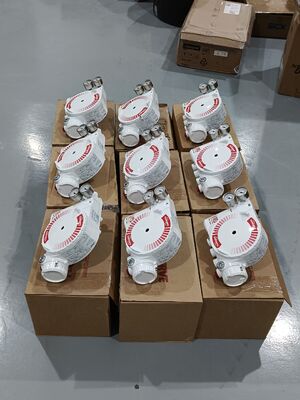

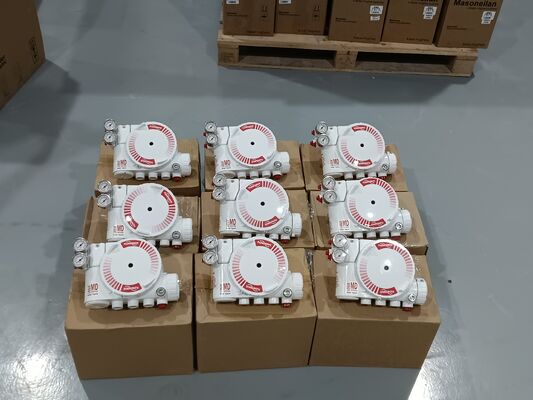

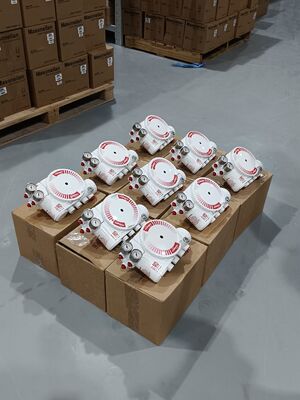

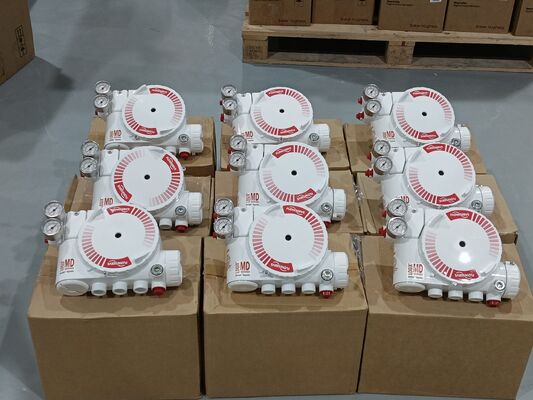

Flowserve Logix 3200MD Precisie Digitale Kleppositie-indicator met HART 5 voor Pneumatische Regelkleppen

Productoverzicht

De Flowserve Logix 3200MD is een digitale klep positioner gebouwd rond piezo technologie, leveren betrouwbare en nauwkeurige besturing van pneumatische actuatoren.Het neemt een twee-draad 4-20mA input en aandrijft de klep actuator in reactie op dat analoge commando. Configuratie kan lokaal worden uitgevoerd met behulp van drukknoppen, een HART-handheld of SoftTools-software. On-board status-LED's, DIP-schakelaars en kalibratie knoppen vereenvoudigen het installatieproces.Automatische afstemming met dynamische winst selectie houdt controle stabiel en responsief.

De positioner werkt met zowel dubbel- als enkelwerkende actuatoren in lineaire en roterende configuraties.Het tolereert drukschommelingen en accepteert druk van 30 tot 150 psig.De explosiebestendige behuizing is van klasse I divisie 1 groepen B-D, Ex d IIB+H2 en AEx d IIB+H2.

Technische specificaties

Toepassingsindustrie

De Flowserve Logix 3200MD wordt gebruikt in olie en gas, chemische verwerking, elektriciteitsopwekking, waterbehandeling en farmaceutische industrie.plaatsing van de reactorklep, automatisering van turbine-bypass en stroomregulatie in installaties.

Veel voorkomende problemen

• Geen LED knipperen: stroom is lager dan 3,6 mA of de polariteit van de bedrading is onjuist; controleer of de voedingsstroom ten minste 3,6 mA bedraagt en controleer de polariteit.

• Onregelmatige communicatie: HART-signaalproblemen. Controleer of de bandbreedte van de huidige bron beperkt is tot 25Hz. Controleer de kabellengte en -impedantie. Gebruik een compatibele intrinsieke veiligheidsbarrière.

• Eenheid reageert niet op analoge opdrachtenDe eenheid is in digitale commando-modus of er is een kalibratiefout opgetreden.

• Valvepositie niet zoals verwacht: Positiesensor niet op 180 graden gemonteerd, slag niet gekalibreerd of MPC actief.

• Geheel open of gesloten aangedreven positie: slag niet gekalibreerd, Hall sensor inner loop niet verbonden, verkeerde lucht actie ingesteld, of buizen omgekeerd. kalibreren slag.

• Verplichte wrijvingskalibratie: Geen wrijvingskalibratie uitgevoerd sinds de fabrieksreset.

Vervangingsmodellen

De Flowserve Logix 3200MD is een volwassen digitaal positioneringsplatform. Voor extra veiligheid biedt de Logix 3200MD+ variant verbeterde functies.de Logix 3800 is een alternatief model binnen dezelfde productfamilieVoor alternatieven van verschillende leveranciers, controleer de actuatormontage, het bereik en het communicatieprotocol voordat u bestelt.
