Flowserve Logix 3200MD Smart Valve Positioner met HART 5 explosiebestendige en SIL 2 certificering

Productoverzicht

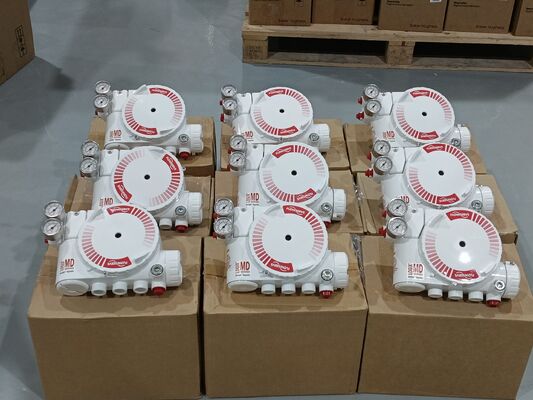

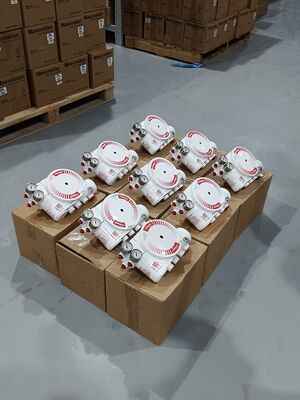

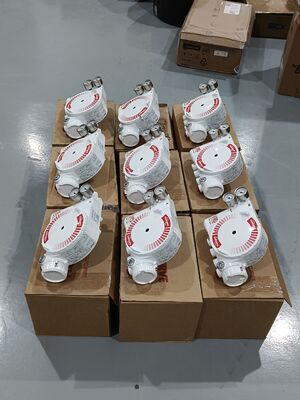

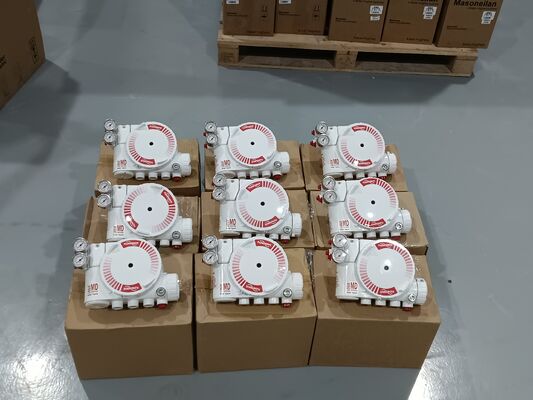

De Flowserve Logix 3200MD is een digitale kleppositie-regelaar, gebouwd met piëzotechnologie voor betrouwbare besturing van pneumatische actuatoren. Het ontvangt een tweeweg 4-20mA signaal en past de klep actuator aan volgens dat analoge commando. Lokale drukknoppen, een HART handheld, of SoftTools software kunnen de configuratie afhandelen. On-board status-LED's, DIP-schakelaars en kalibratieknoppen vereenvoudigen de installatie. Automatische afstemming met dynamische gain-selectie zorgt voor stabiele en responsieve besturing.

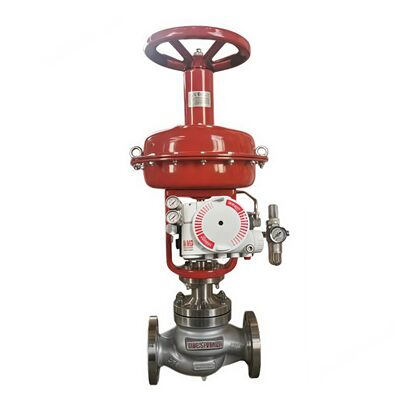

Het apparaat ondersteunt dubbelwerkende en enkelwerkende actuatoren in zowel lineaire als roterende montage. Het is niet gevoelig voor veranderingen in de toevoerdruk en accepteert toevoerdrukken van 30 tot 150 psig. De explosie-veilige behuizing heeft Class I Division 1 Groups B-D, Ex d IIB+H2, en AEx d IIB+H2 classificaties, en de positie-regelaar is SIL 2-geschikt.

Technische Specificaties

Toepassingsindustrie

De Flowserve Logix 3200MD wordt gebruikt in de olie- en gasindustrie, chemische verwerking, energieopwekking, waterzuivering en farmaceutische industrieën. Het beheert pijpleiding- en actuatorbesturing, kleppositie-regeling van reactoren, automatisering van turbine-bypass en stroomregeling in fabrieken.

Veelvoorkomende problemen

• Geen LED-knippering: Stroom is lager dan 3,6 mA of de polariteit van de bedrading is onjuist. Verifieer dat de voedingsstroom minimaal 3,6 mA is en controleer de polariteit.

• Onregelmatige communicatie: HART-signaalproblemen. Controleer of de bandbreedte van de stroombron beperkt is tot 25 Hz. Verifieer de kabellengte en impedantie. Gebruik een compatibele intrinsiek veilige barrière.

• Apparaat reageert niet op analoge commando's: Apparaat staat in digitale commandomodus of er is een kalibratiefout opgetreden. Wijzig de commandomodus naar analoog. Kalibreer het apparaat opnieuw.

• Kleppositie-uitlezing niet zoals verwacht: Montage van de positie-sensor niet op 180 graden, slag niet gekalibreerd, of MPC actief. Positioneer de sensor opnieuw. Kalibreer de slag.

• Klep volledig open of gesloten gedreven: Slag niet gekalibreerd, Hall-sensor interne lus niet aangesloten, verkeerde luchtactie ingesteld, of leidingen omgekeerd. Kalibreer de slag. Controleer de hardwareverbindingen.

• Wrijvingskalibratie vereist: Geen wrijvingskalibratie uitgevoerd sinds fabrieksreset. Voer wrijvingskalibratie uit via het displaymenu, handheld of DTM.

Vervangende modellen

De Flowserve Logix 3200MD is een volwassen digitaal positie-regelaar platform. Voor extra veiligheidsintegriteit biedt de Logix 3200MD+ variant verbeterde functies. Voor nieuwere installaties is de Logix 3800 een alternatief model binnen dezelfde productfamilie. Voor cross-vendor alternatieven, verifieer de actuator montage, slagbereik en communicatieprotocol alvorens te bestellen.
