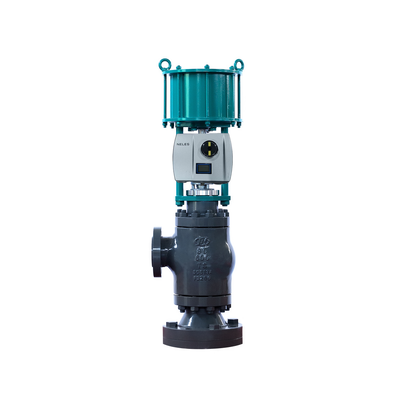

Neles ND9000 Intelligent Valve Controller met HART Fieldbus SIL 2 gecertificeerde en roestvrijstalen behuizing

Productoverzicht

De Neles ND9000 is een op een microcontroller gebaseerde intelligente klepcontroller die is ontworpen voor nauwkeurige besturing van pneumatische actuatoren.Het is een 4-20mA of veldbus aangedreven apparaat dat continu vergelijkt het ingangscommando signaal met de werkelijke klep positie en past de aandrijver dienovereenkomstigDe ND9000 is ontworpen om te werken op elke aansturing van de regelklep en in alle industriële gebieden.

Het apparaat maakt gebruik van contactloze kleppositiemetingen, zodat er geen mechanische slijtage onderdelen in het feedbackpad zijn.en hetzelfde apparaat kan worden gebruikt voor enkelwerkende en dubbelwerkende aandrijvingen. De inbedrijfstelling is eenvoudig met lokale gebruikersinterface (LUI) of DTM/EDD-configuratie op afstand..

De ND9000 is door TÜV SIL 2 gecertificeerd volgens IEC 61508.en communicatiediagnostiekHet apparaat slaat tot 8000 online alarmen en onderhoudsherinneringen op met een gegevensbehoudsperiode van 25 jaar.en slijttoestand voor voorspellend onderhoud.

Technische specificaties

Toepassingsindustrie

De Neles ND9000 wordt gebruikt in olie en gas, chemische verwerking, elektriciteitsopwekking, pulp en papier, mijnbouw en algemene industriële automatisering.plaatsing van de reactorklepHet apparaat kan worden geïntegreerd met alle belangrijke DCS-systemen en ondersteunt montage kits voor actuatoren van derden.Voor offshore toepassingen zijn versies beschikbaar die door de mariniers zijn goedgekeurd..

Veel voorkomende problemen

• Kalibratie mislukt wegens valvenpositie buiten bereik: Controleer de luchttoevoerdruk. Voor dubbelwerkende aandrijvingen moet de druk ongeveer 10 PSI lager zijn dan de verwachte minimumtoevoer. Voor enkelwerkende aandrijvingen mag de nominale aandrijving van de aandrijver niet worden overschreden.Controleer of de H-Clip op de feedback hefboom gelijk is, recht, en uitgelijnd met de klep terugkoppelingsas

• ERR / Reis te kort: De positioner heeft vastgesteld dat de fysieke terugkoppelingshoek van de as tijdens de Autotune niet de minimale elektrische meetdrempel heeft bereikt.

• ERR / controleafwijking: De kleppositie afwijkt van het ingestelde punt boven de geconfigureerde limiet. Controleer of de klep vastzit, of de wrijving toeneemt of of er problemen met de luchttoevoer zijn.

• Waarschuwing voor het opsporen van jacht: Valvoerschommeling gedetecteerd. Verander het prestatieniveau naar minder agressief om de klep te stabiliseren. Controleer of de capaciteit van de spoelklep voldoende is voor de aandrijver.

• Positie kalibratie mislukt: Controleer de configuratieparameters en de montage van de controller. Controleer of de controlleras correct is uitgelijnd.

• Temperatuursensor storing: Temperatuurmeting mislukt. De nauwkeurigheid van de metingen wordt verminderd. Vervang het ND-apparaat bij de volgende onderhoudsmogelijkheid.

• Aanbodspanning buiten grenzen: de toevoerdruk is overschreden onder de gespecificeerde bedrijfsomstandigheden.

Vervangingsmodellen

De Neles ND9000 is een volwassen intelligent klep bedieningsplatform.de ND7000-serie positioneringsapparaten zijn directe voorgangers de ND9000 dient als een functionele upgrade met verbeterde diagnostische en veldbusopties. De ND9103HX8T en ND9106HX8T zijn specifieke modelvarianten binnen de ND9000-serie die een verbeterde explosiebestendige certificering bieden.reisafstand, en het communicatieprotocol voor het bestellen.
