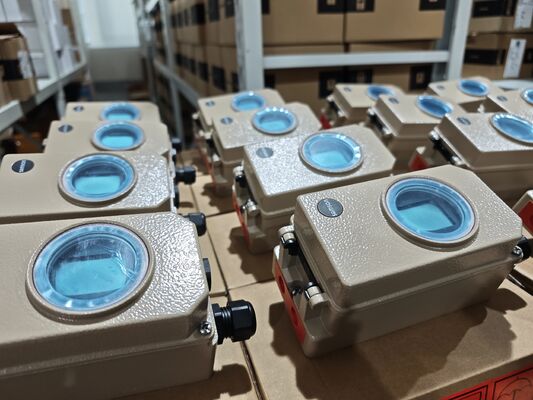

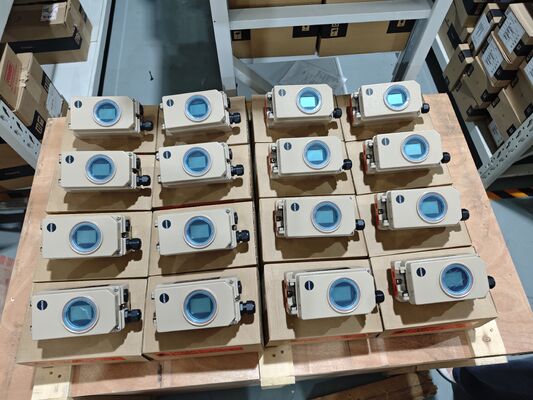

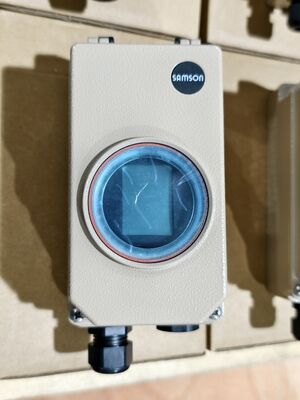

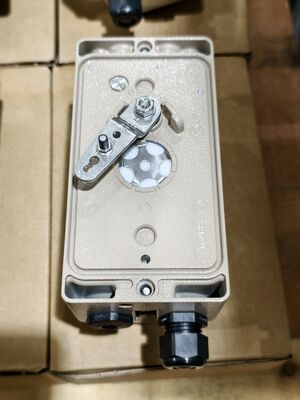

Samson 3730-3 Smart Electropneumatic Positioner HART 4-20mA voor pneumatische actuatoren

Productoverzicht

De Samson 3730-3 is een digitaal verbeterde elektropneumatische positioner die HART-communicatie gebruikt om pneumatische regelkleppen te beheren.zowel lineair als draaiendHet apparaat vergelijkt het 4­20 mA­bevel van het besturingssysteem met de werkelijke valverplaatsing of -hoek en stuurt vervolgens een overeenkomend pneumatisch signaal naar de aandrijving.

Zelfkalibratie is automatisch, zonder handmatige ingreep aan de klep en actuator.het elimineren van mechanische slijtage van traditionele sensoren op basis van versnellingenEr zijn vier initialisatiemodi beschikbaar, waaronder een vervangingsmodus voor noodstarten terwijl de installatie draait, zonder het klep te verplaatsen.

Alle parameters worden in een niet-vluchtige EEPROM-oplossing geplaatst, die veilig is voor stroomstoring.Het LCD-scherm kan worden gelezen vanuit elke bevestigingspositie dankzij een draaibare displayrichtingDe configuratie vindt plaats via een menu met één knop of via een pc met behulp van de TROVIS-VIEW-software via de SSP-seriële interface.

Technische specificaties

Toepassingsindustrie

De Samson 3730-3 wordt gebruikt in chemische en petrochemische verwerking, energieopwekking, pulp en papier, en algemene industriële automatisering.uitdagende omgevingsomstandighedenDe geïntegreerde EXPERTplus-diagnostiek maakt voorspellend onderhoud van regelkleppen mogelijk.

Veel voorkomende problemen

• Fout bij initialisatieControleer of de voedingsdruk binnen 1,4 tot 7 bar ligt en of de verplaatsingssensor correct is aangesloten en de klep niet vastzit.

• Nul kalibratiefoutControleer de montage en start de positioner opnieuw.

• Fout met betrekking tot de status van de communicatie: Controleer de HART-communicatie bedrading. Controleer of de belastingweerstand binnen de specificatie ligt (410 Ω). Controleer of er overloop-, framing- of pariteitsfouten in de communicatiebuffer zijn.

• Positioner reageert niet op het signaal: Controleer de voedingsdruk en de pneumatische verbindingen.

• Valve bereikt niet de eindpositie: Controleer of de uitgangsdrukbeperking niet te laag is.

• Fout van de temperatuursensor: Temperatuurmeting mislukt. De nauwkeurigheid van de diagnose kan worden verminderd.

Vervangingsmodellen

De Samson 3730-3 zal binnenkort worden gestopt en direct vervangen door de TROVIS 3730-3.Dit is de volgende generatie slimme positioner met HART 7 communicatie en geoptimaliseerde EXPERTplus klepdiagnostiek.De TROVIS 3730-3 is voorzien van een contactloze interne positiesensor, met een luchtverbruik van de helft van de vorige versies, en gebruikt dezelfde montageonderdelen als de 373x-serie.Andere modellen in de serie zijn de 3730-4 (Profibus) en 3730-5 (FOUNDATION Fieldbus)Voor alternatieven tussen leveranciers worden de Neles ND9000-serie en de Masoneilan SVI-II-serie vaak als directe concurrenten genoemd.
