Samson 4763 Compact Elektropneumatische Klepstandsteller 4-20mA voor Pneumatische Actuators

Productoverzicht

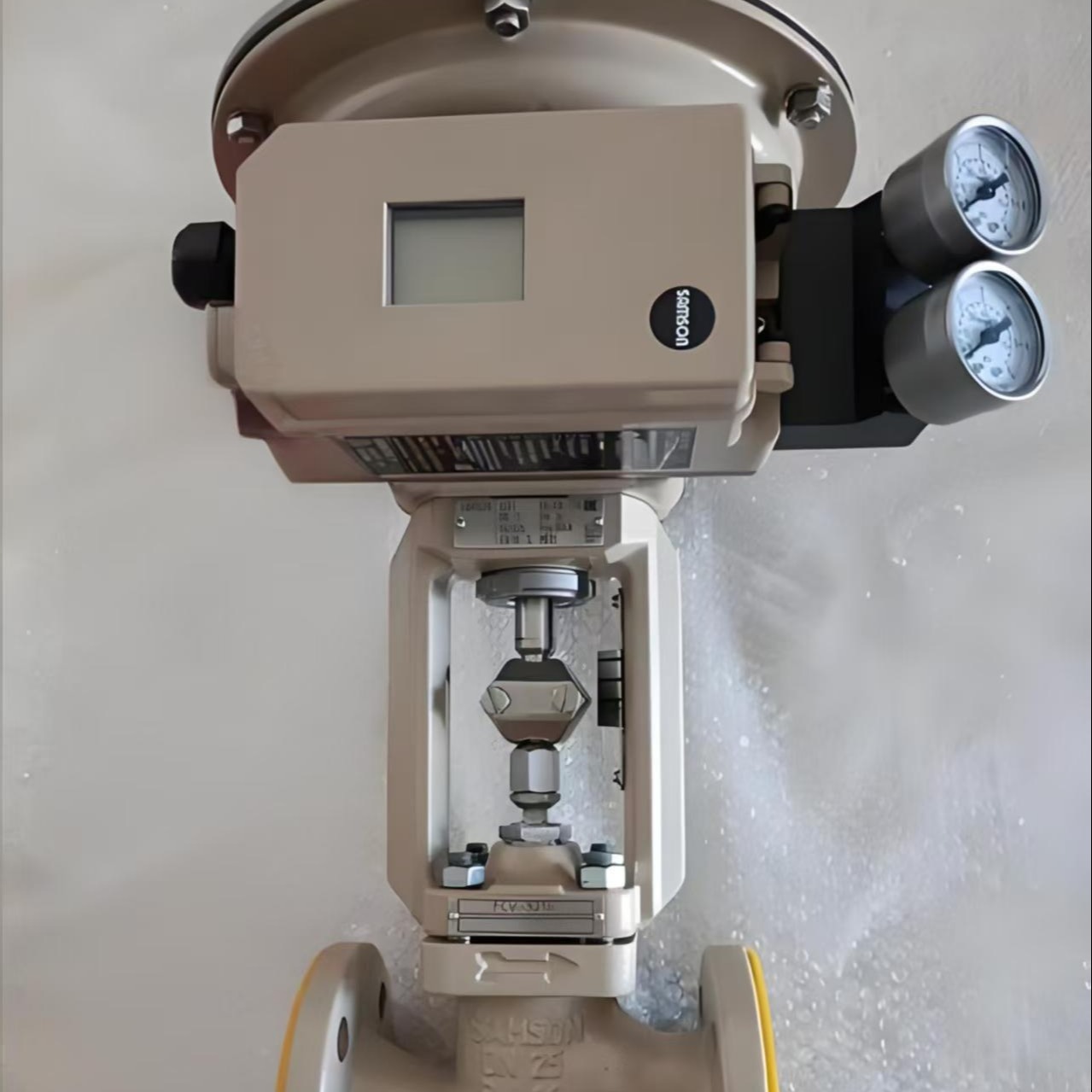

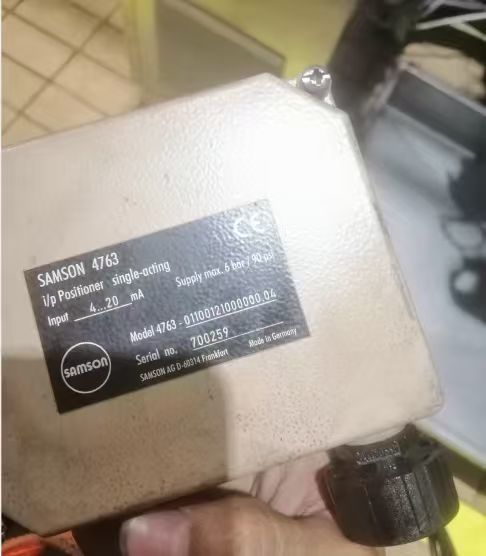

De Samson 4763 is een compacte elektropneumatische positioner bedoeld voor montage op pneumatische regelkleppen. Het is een enkelwerkend instrument dat het ingangssignaal van het regelsysteem vergelijkt met de werkelijke positie van de klepsteel en vervolgens een corresponderende pneumatische druk naar de actuator stuurt. De behuizing is van spuitgietaluminium en het apparaat kan in elke oriëntatie worden gemonteerd zonder te worden beïnvloed door mechanische trillingen. De bedrijfsrichting kan in het veld worden omgekeerd. Instelbare proportionele band en luchtuitlaatcapaciteit maken fijnafstemming voor specifieke toepassingen mogelijk. De 4763 accepteert een 4-20mA of 1-5mA elektrische ingang. Het maakt gebruik van een force-balance flapper-nozzle systeem. Optionele drukmeter maken monitoring van de toevoerlucht en signaaldruk mogelijk.

Technische Specificaties

Toepassingsindustrie

De Samson 4763 wordt gebruikt in de chemische en petrochemische verwerking, energieopwekking, pulp en papier, en algemene industriële automatisering. Het is geschikt voor smoorregeling en toepassingen die nauwkeurige kleppositionering vereisen. Het compacte ontwerp en de trillingsbestendigheid maken het geschikt voor veeleisende procesomgevingen.

Veelvoorkomende problemen

• Positioner reageert niet op ingangssignaal: Controleer of de toevoerdruk binnen 1,4~6 bar ligt. Verifieer dat de pneumatische aansluitingen stevig zijn. Controleer of de nozzle-assemblage niet verstopt is.

• Klepstand komt niet overeen met ingangssignaal: Controleer de instelling van de proportionele band (P-band). Verifieer dat de bedrijfsrichting (direct of omgekeerd) correct is ingesteld. Kalibreer het nulpunt opnieuw.

• Onregelmatige werking of oscillatie: Inspecteer op luchtlekken in leidingen en fittingen. Controleer op overmatige wrijving in de kleppakking of actuator. Verifieer dat de instelling van de luchtuitlaatcapaciteit geschikt is.

• Nulpuntkalibratiefout: Het nulpunt ligt buiten het bereik. Controleer de montage en stel het nulpunt opnieuw in.

• Lage toevoerdruk: Verifieer dat de toevoerdruk voldoet aan de minimale vereiste van 1,4 bar. Controleer de luchttoevoerregelaar.

Vervangende modellen

De Samson 4763 zal in de nabije toekomst worden stopgezet. De directe vervanging is de TROVIS 3730-1, de volgende generatie smart positioner met HART-communicatie en verbeterde functies. Type 3767 is ook beschikbaar als alternatief. De 4763 is een voorloper van de 3730-serie en deelt vergelijkbare montagecompatibiliteit. Voor cross-vendor alternatieven, verifieer de actuator montage, slagbereik en communicatieprotocol alvorens te bestellen.
