Spirax Sarco SP7 Smart Valve Positioner HART Fieldbus voor industriële stoomkleppen

Productoverzicht

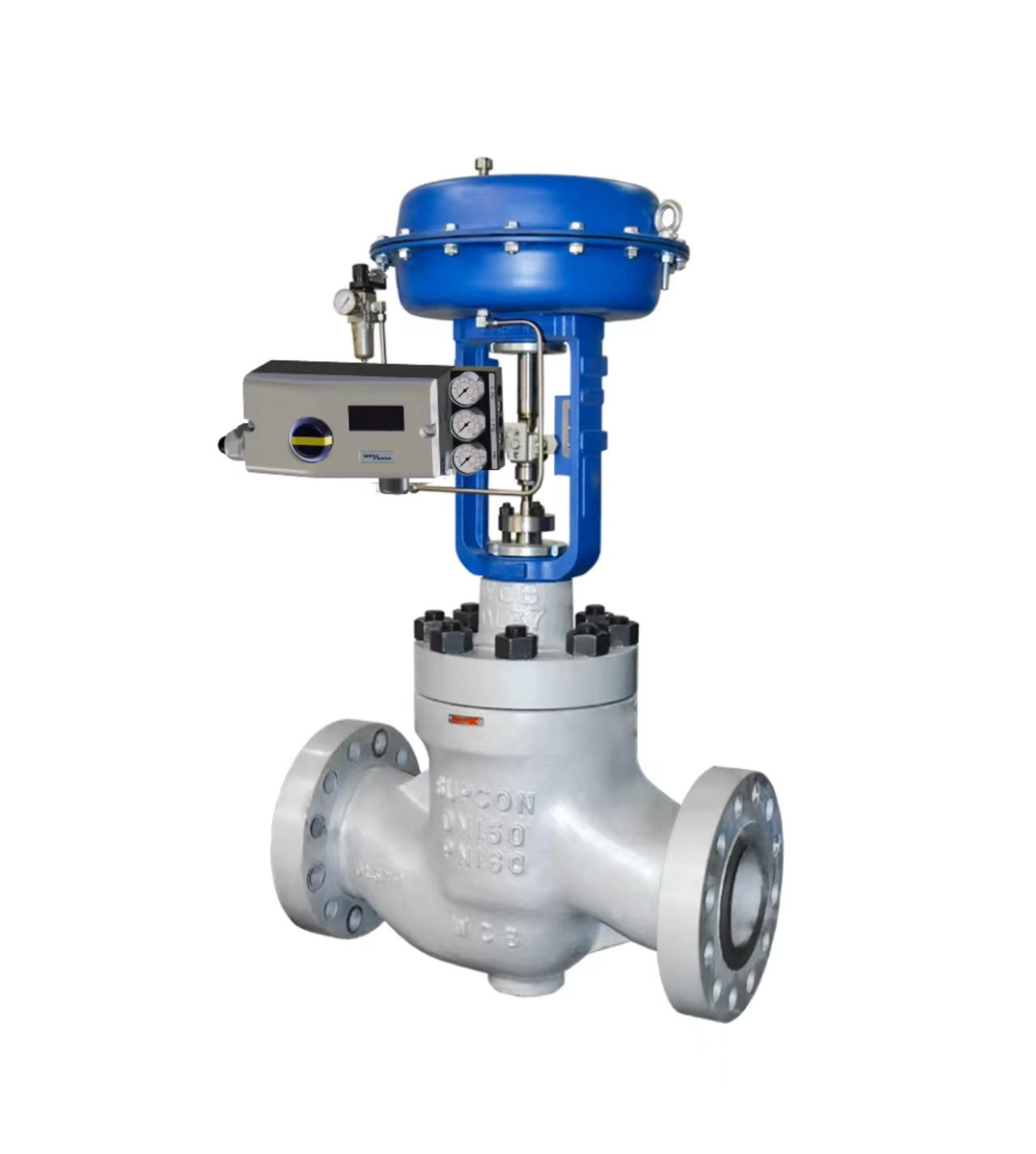

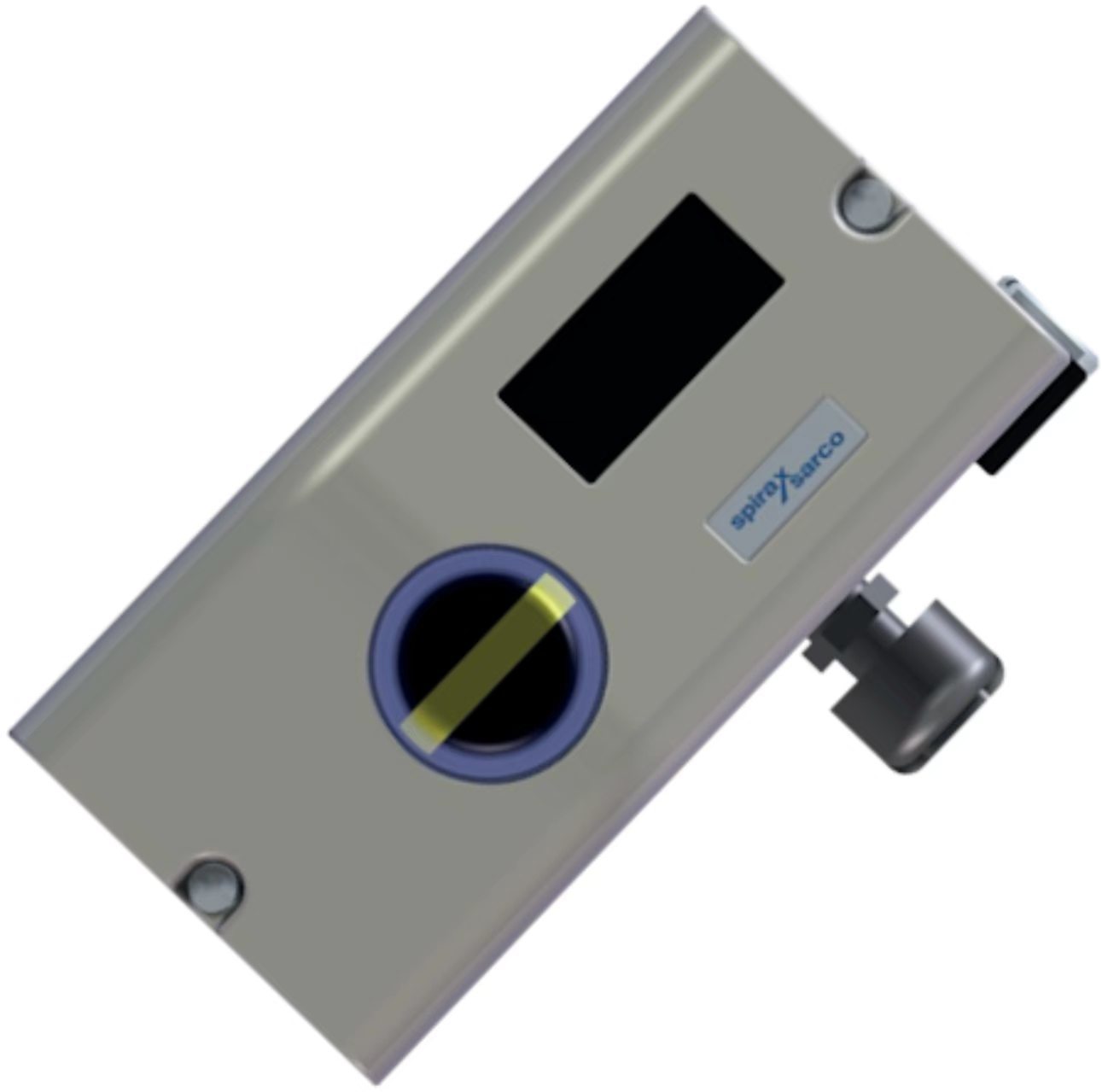

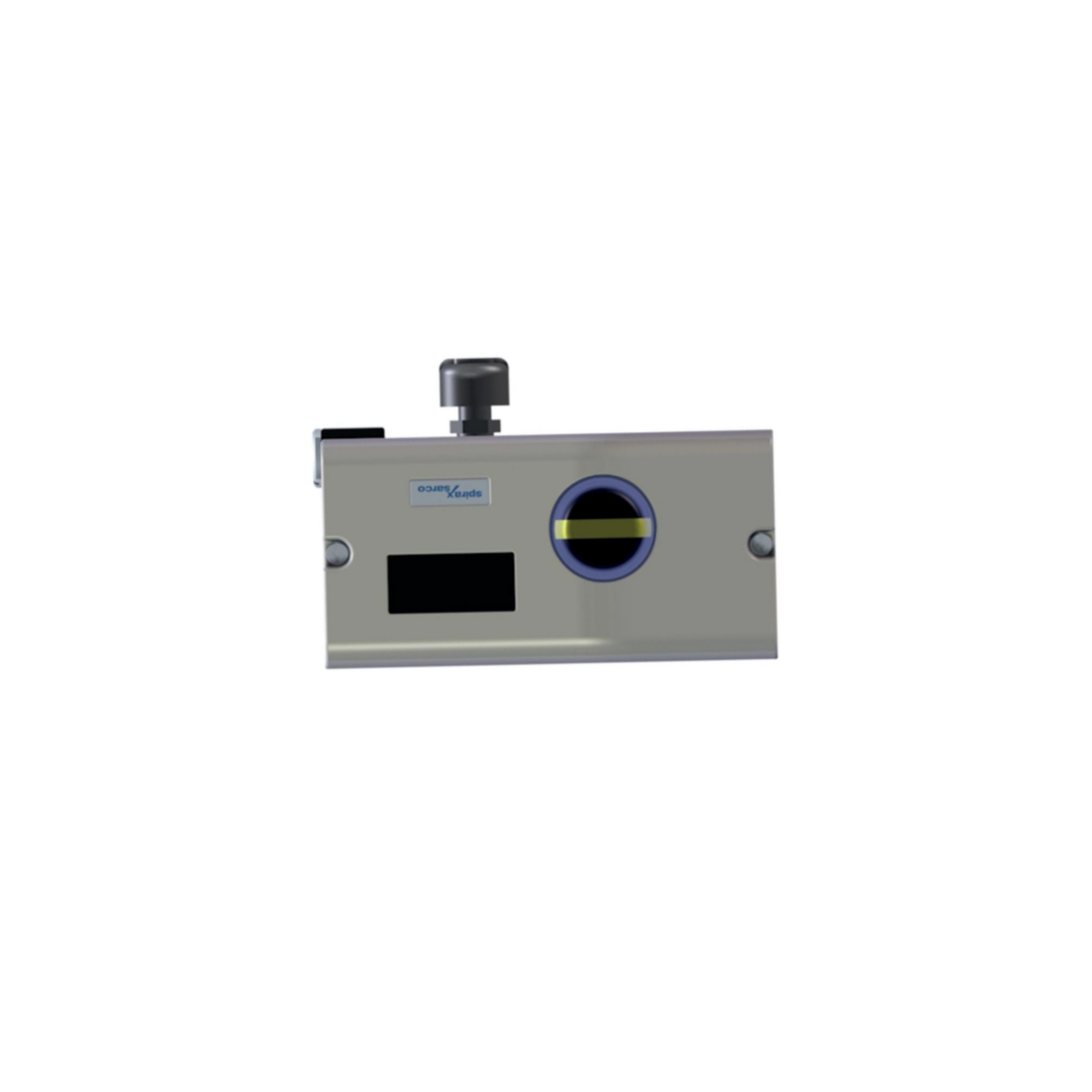

De Spirax Sarco SP7 is een slimme elektro-pneumatische kleppositie-indicator die elektronisch kan worden geconfigureerd. Hij monteert op pneumatische lineaire of roterende actuatoren die voldoen aan de NAMUR-standaard. De unit zorgt ervoor dat de klepslag en het binnenkomende mA-signaal exact proportioneel blijven.

De SP7-1* gebruikt een gegoten aluminium behuizing die is behandeld voor buitengebruik. Hij past op actuatoren met een rotatiebereik van -57 tot +57° of een lineair bereik van -28 tot +28°. Een montagekit en een drukmeterblok kunnen als opties worden geleverd. Het regelsignaal is in mA en de toevoerluchtdruk varieert van 1,4 tot 6 bar. De positie-indicator kan ook de actie van het regelsignaal omkeren.

De SP7-10 wordt standaard geleverd met een lokale communicatie-interface (LCI). Een optionele HART-module maakt communicatie mogelijk via het 20mA-signaal. HART 5 of HART 7 zijn beschikbaar. De SP7-11 gebruikt PROFIBUS PA en de SP7-12 gebruikt FOUNDATION Fieldbus. Een digitale ingang kan functies van het regelsysteem activeren, terwijl een digitale uitgang collectieve alarm- of foutmeldingen verzendt. De SP7 is een van de meest energiezuinige positie-indicatoren op de markt, met een maximale stationaire luchtverbruik van 0,015 SCFM — tot 50 keer beter dan vergelijkbare elektro-pneumatische positie-indicatoren.

Technische Specificaties

Toepassingsindustrie

De SP7 wordt gebruikt in stoomregelingssystemen, procesverwarming en -koeling, nutsvoorzieningen voor voedingsmiddelen en dranken, farmaceutische stoom voor cleanrooms en algemene industriële klepbesturing. Hij is geschikt voor toepassingen waar betrouwbare digitale positionering en laag energieverbruik belangrijk zijn. De positie-indicator werkt met elke NAMUR-conforme actuator, inclusief de Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000 en TN2000 series.

Veelvoorkomende problemen

• Positie-indicator reageert niet op ingangssignaal: Controleer of de toevoerluchtdruk binnen 1,4~6 bar valt. Verifieer dat de pneumatische aansluitingen stevig zijn. Bevestig dat de luchtkwaliteit voldoet aan ISO 8573-1:2010 Klasse 3:3:3.

• Kleppositie komt niet overeen met ingangssignaal: Controleer de instelling van de karakteristieke curve. Verifieer dat de bedrijfsrichting correct is ingesteld. Kalibreer het nulpunt opnieuw.

• Langzame kleprespons: Controleer de toevoerluchtdruk en het filter. Verifieer dat de luchttoevoerslang niet is beperkt.

• FOUT 10 (Voeding onderbroken): De voeding is onderbroken gedurende ten minste 20 ms. De actuator beweegt naar de veilige positie. Na ongeveer 5 seconden reset de positie-indicator automatisch.

• FOUT 11 (RAM-fout): De actuator beweegt naar de veilige positie. Na ongeveer 5 seconden reset de positie-indicator en wordt het RAM opnieuw geïnitialiseerd.

• SENS_ERR (Positiesensor defect): De positiesensor is defect. Neem contact op met de service voor vervanging.

• ALARM 1 (Lek tussen positie-indicator en actuator): Controleer de pneumatische leidingen en fittingen op lekken.

• ALARM 2 (Setpoint stroom buiten bereik): Controleer de bron van het ingangssignaal en de bedrading.

Vervangende modellen

De Spirax Sarco SP7 is een slimme positie-indicator van de huidige generatie. De SP8 Smart Positioner is de volgende optie uit dezelfde productlijn, met geavanceerde klepdiagnostiek met lange-termijn datatrending om de huidige klepprestaties te vergelijken met een nieuwe regelklep. Voor oudere installaties dient de SP7 als upgrade van oudere Spirax Sarco EP5/EP6 serie positie-indicatoren en puur pneumatische positie-indicatoren. Voor leveranciers-onafhankelijke alternatieven, verifieer de actuator montage, het bereik en het communicatieprotocol alvorens te bestellen.
