Fisher 3720 Elektro-pneumatische klep positioner met 4-20mA signaal voor het moduleren van controle en corrosiebestendige constructie

Productoverzicht

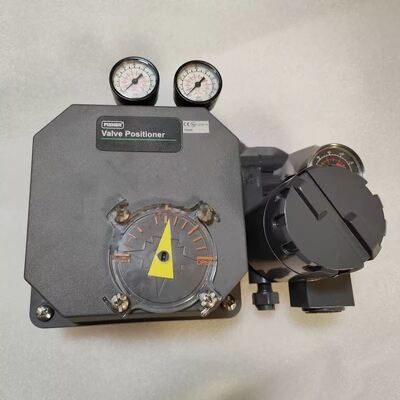

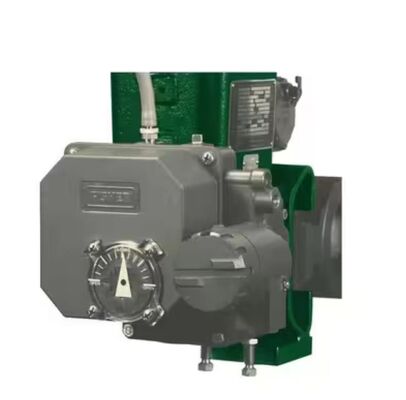

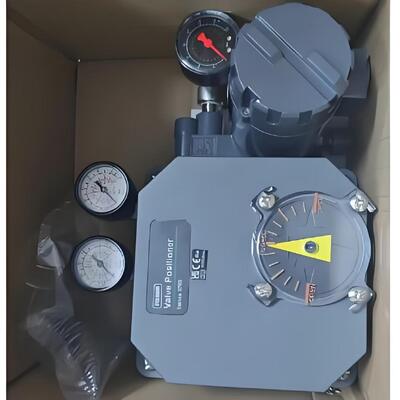

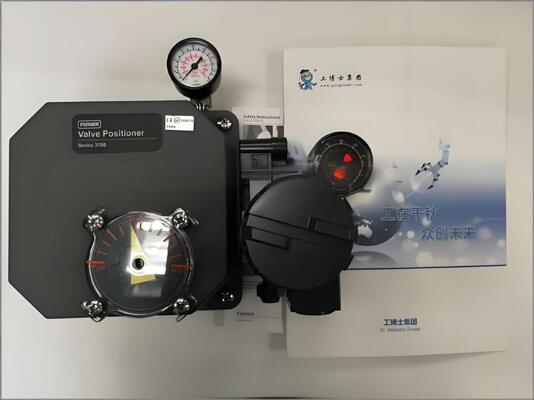

De Fisher 3720 is een elektro-pneumatische klepstandsteller voor roterende actuatoren met membraan of zuiger. Het combineert een 3710 pneumatische standsteller met een 3722 elektro-pneumatische omvormer. De omvormer accepteert een 4-20 mA DC-signaal en produceert een proportionele pneumatische uitgang (0,2 tot 1,0 bar / 3 tot 15 psig) die de pneumatische standsteller trap aanstuurt.

De 3720 werkt in enkelwerkende of dubbelwerkende configuraties. De actie kan in het veld worden geschakeld tussen direct en omgekeerd. Nul- en spaninstellingen worden handmatig zonder gereedschap uitgevoerd. De modulaire constructie maakt het mogelijk om een 3710 pneumatische standsteller om te bouwen naar een 3720 door de 3722 omvormer toe te voegen.

De standsteller maakt gebruik van schuifkleptechnologie voor nauwkeurige, snelle respons en een lange levensduur. Het is bestand tegen zware fabrieks trillingen. Corrosiebestendige constructie omvat spuitgietonderdelen van aluminiumlegering met een laag kopergehalte en componenten van 300-serie roestvrij staal. Ontluchtingslucht zuivert interne onderdelen. EPDM-afdichtingen maken gebruik bij lage en hoge temperaturen mogelijk, evenals toepassingen in de voedingsmiddelen-, dranken-, farmaceutische en tabaksverwerkende industrie.

Technische Specificaties

Toepassingsindustrie

De Fisher 3720 wordt gebruikt in algemene industriële procesbesturing, waaronder chemische verwerking, energieopwekking, pulp en papier, en andere industrieën die betrouwbare positionering van roterende kleppen vereisen. Met EPDM-afdichtingen kan het ook worden gebruikt in de voedingsmiddelen- en dranken-, farmaceutische en tabaksverwerkende industrie. Het is geschikt voor zowel enkelwerkende als dubbelwerkende roterende actuatoren.

Veelvoorkomende problemen

• Geen uitgangssignaal met aanwezige ingang: Controleer op verstopte nozzle. Reinig de nozzle. Controleer de luchtdruktoevoer.

• Langzame of abnormale uitgangsdruk: Controleer of de toevoerdruk binnen de specificaties valt. Controleer de pneumatische versterker en het nozzle/flapper-assemblage.

• Lineaire respons slecht: Controleer de nulveerinstelling. De nulveer heeft een beperkt lineair werkbereik. Controleer de positie van het bereikinstelmechanisme.

• Standsteller reageert niet: Verifieer de toevoerdruk en pneumatische aansluitingen. Controleer of de omvormer het 4-20 mA signaal ontvangt.

• Lekken van lucht: Controleer O-ringen, pakkingen en membraan op slijtage. Vervang indien nodig.

Vervangende modellen

De Fisher 3720 is een volwassen elektro-pneumatisch standsteller platform. Voor moderne digitale communicatie en geavanceerde diagnostiek zijn de Fisher DVC6200 of DVC2000 digitale klepcontrollers de alternatieven van de huidige generatie. Voor bestaande installaties dient de 3720 als directe vervanging voor de 3710 pneumatische standsteller wanneer een elektrische ingang vereist is. Voor leveranciersonafhankelijke alternatieven, verifieer de actuator montage, het slagbereik en de compatibiliteit van het ingangssignaal voordat u bestelt.
