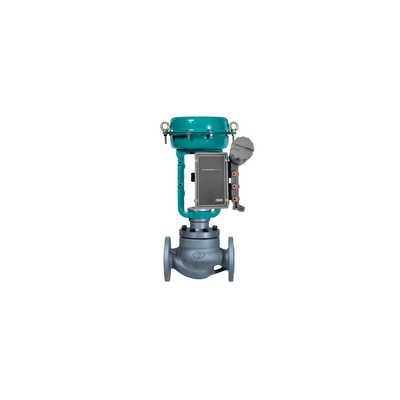

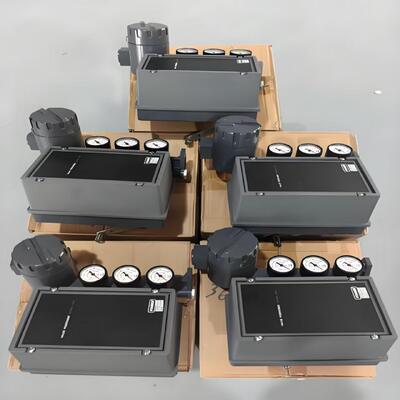

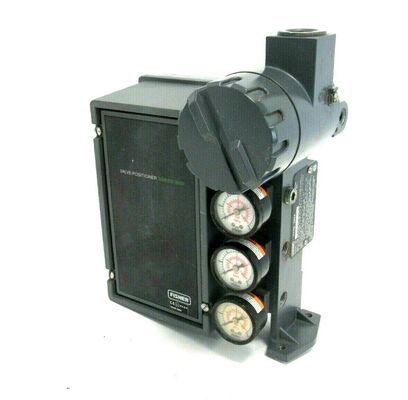

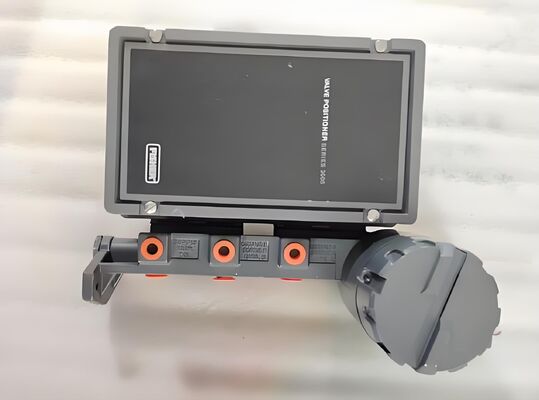

Fisher 3620J Enkelwerkende elektro-pneumatische positioner met 4-20 mA DC signaal en corrosiebestendig ontwerp

Productoverzicht

De Fisher 3620J is een elektropneumatische kleppositionair met één werking, ontworpen voor diafragma- of zuigerrotatie-aandrijvingen.Het combineert een 3610J pneumatische positioner met een 3622 elektro-pneumatische omvormerDe omvormer ontvangt een 4­20 mA gelijkstroomsignaal en produceert een evenredige pneumatische uitgang (0,2­1,0 bar/3­15 psig) die het positioneringsstadium aandrijft.

De 3620J is geïntegreerd in de aandrijflijn en kan zonder extra onderdelen worden overgeschakeld tussen direct en achteruit.en crossover aanpassingen zijn toegankelijk met een schroevendraaier na het verwijderen van het dekselEen kleine, verstelbare lusvergroting stelt gebruikers in staat de dynamische respons voor elke actuatorgrootte en toepassing te verfijnen.

De positioner zorgt voor een nauwkeurige, snelle werking en weerstaat trillingen in de meeste installatieomgevingen.en pakmateriaal worden geselecteerd voor ruwe omgevingen, met laag koper aluminium legering gietgieten voor corrosiebestendigheid.

Technische specificaties

Toepassingsindustrie

De Fisher 3620J wordt gebruikt in chemische en petrochemische verwerking, elektriciteitsopwekking, water- en afvalwaterbehandeling en algemene industriële procescontrole.Het is geschikt voor oudere pneumatische besturingslussen en toepassingen waarbij een betrouwbare positionering van draaivalven vereist isDe positioner wordt voor een compacte installatie integraal aan de aandrijflijn bevestigd.

Veel voorkomende problemen

• Geen uitgangssignaal met aanwezige invoerControleer of het spuitstuk verstopt is, reinig het spuitstuk, controleer de luchtdruk.

• Langzame of abnormale uitgangsdruk: Controleer of de voedingsdruk binnen de specificaties ligt.

• Slechte lineaire responsControleer de positie van het verstelmechanisme.

• Positioner reageert niet.: Controleer de voedingsdruk en de pneumatische verbindingen.

• Luchtlekken: Controleer of de O-ringen, pakkingen en diafragma slijtage vertonen.

Vervangingsmodellen

De Fisher 3620J is een volwassen elektro-pneumatisch positioneringsplatform voor moderne digitale communicatie en geavanceerde diagnostiek.de Fisher DVC6200 of DVC2000 digitale klepcontrollers zijn de alternatieven van de huidige generatieVoor oude installaties dient de 3620J als een directe vervanging voor de 3610J pneumatische positioner wanneer elektrische input vereist is.en de 3620JPR voegt afstandsmontage mogelijkheidVoor alternatieven van verschillende leveranciers, controleer de actuatormontage, het bereik en de compatibiliteit van het invoersignaal voordat u bestelt.
